E-لينك الصين التكنولوجيا المحدودة.
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| مسافة الإرسال: | 550 م - 20 كم | الطول الموجي: | 1310nm/1550nm |
|---|---|---|---|
| استهلاك الطاقة: | <5W | الأبعاد (الطول×العرض×الارتفاع): | 73 × 44 × 17 ملم |
| محول الطاقة: | تيار مستمر 5 فولت | نوع البيانات: | TALLY & Reverse RS485 |
| إبراز: | محول 3G/HD-SDI متعدد الوظائف للألياف البصرية,محول الصوت 3G / HD-SDI الألياف الضوئية,Audio 3G/HD-SDI Fiber Optic Converter |
||

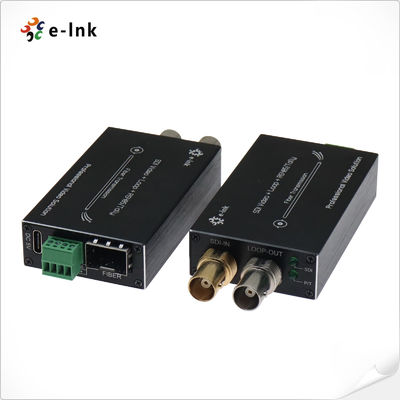

تحويل 3G-SDI من نوع صغير إلى الألياف مع Tally & Reverse RS485
لمحة عامة عن محول الألياف المصغرة 3G-SDI
محول الألياف المصغرة 3G / HD-SDI يدعم قناة 1 3G / HD-SDI الفيديو (مع الصوت المدمج) ، إشارة Tally ونقل إشارة RS485 العكسي عبر الألياف الضوئية ،ويمكنها أن تصدر إشارة مراقبة محلية عبر حلقة 3G / HD-SDI. يتضمن محول الألياف الفيديو 3G / HD-SDI إرسال ومستقبل ، يدعم نقل إشارات 1080P 3G / HD-SDI.
ميزات محول الألياف المصغرة 3G-SDI
كل قناة تتضمن 8 قنوات صوتية مضمنة
تعادل الكابلات التلقائي، يستخدم لجميع معدلات أقل من 3.2 جيجابايت/ثانية (Belden 1694A)
إعادة التشغيل الآلي 270Mbit/s - 1.48Gbit/s - 3Gbit/s
متوافقة مباشرة مع أنظمة الكاميرات SDI
القدرة على نقل الطرق الطويلة تصل إلى 80 كم
التبادل الساخن والسداد الساخن
-معالجة جميع الأنماط المرضية، الإرسال الرقمي بالكامل دون ضغط مستوى البث
إشارة حالة LED لمراقبة ظروف العمل
نطاق ديناميكي فائق البصري و خال من التعديل
طول الموجات CWDM 1470 ~ 1610nm اختياري.
- نطاق درجة الحرارة الواسع للغاية على مستوى الصناعة (-20 درجة مئوية ~ + 70 درجة مئوية) ، قابلة للتكيف مع مختلف البيئات.
المؤشرات التقنية لمحولات الألياف المصغرة 3G-SDI
| واجهة الألياف البصرية | |
| واجهة الألياف | سيبلكس LC |
| مسافة الإرسال | 550م-20كيلومتر |
| طول الموجة | 1310nm/1550nm |
| فيديو | |
| واجهة الفيديو | BNC |
| عائق مدخل/مخرج فيديو | 75Ω |
| فولتاج مدخل/مخرج فيديو | النموذجي:1Vpp، Min 0.5Vpp، Max 1.5Vpp |
| معدل بتات الفيديو | ماكس 3.2Gb/s |
| المكاسب التفاضلية (10٪ ٪ 90٪ APL) | < 1% |
| دعم تنسيق SDI | 625/25 PAL |
| 525/29.97 NTSC، 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| معيار فيديو SDI | 270Mbps (SD-SDI) ، 1.485Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s الرسم البياني ((3G-SDI) | |
| SMPTE424M 3Gb / s واجهة سلسلية ((3G-SDI) | |
| البيانات | |
| الواجهة الفيزيائية | محطة المسمار الصناعية القياسية |
| نوع البيانات | حساب و عكس RS485 |
| دعم التردد/المعدل |
الحد الأقصى 115200bps لـ RS422 |
| BER | <10 9 |
| الكهرباء | |
| محول الطاقة | 5 فولت متزامن |
| استهلاك الطاقة | < 5W |
| مؤشر LED | |
| SDI | فيديو SDI |
| الناتج | إمدادات الطاقة |
| الميكانيكية | |
| الأبعاد (LxWxH) |
73 × 44 × 17 ملم (TX) |
| الوزن |
75 غرام (TX) |
| الغلاف | غلاف من الألومنيوم |
| خيارات التثبيت | سطح المكتب |
| البيئة | |
| درجة حرارة العمل | -20 درجة مئوية+70 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية+80 درجة مئوية |
| رطوبة العمل | 0~95% |
| MTBF | ≥100000 ساعة |

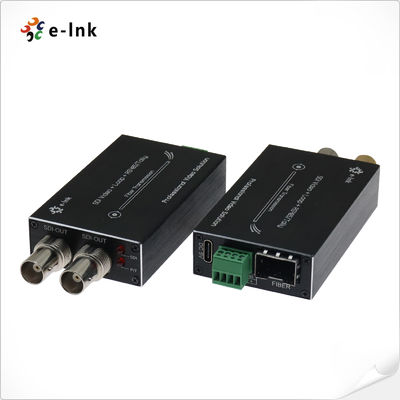

واجهة تحويل الألياف المصغرة 3G-SDI و LED
معلومات طلب محولات الألياف المصغرة 3G-SDI
| النموذج | الوصف |
| LNK-M3G-1 فولت-إم إم | نوع صغير3G-SDIإلى محول الألياف معحساب و عكس RS485و أخرجصندوق النقد، رابط الألياف الكهربائية500 متر، بما في ذلك جهاز الإرسال والإستقبال، تستخدم في أزواج |
| (إل إن كيه-إم 3 جي-1في-20) | نوع صغير3G-SDIإلى محول الألياف معحساب و عكس RS485و أخرجالـ SMF، رابط الألياف الكهربائية20 كيلومتر، بما في ذلك جهاز الإرسال والإستقبال، تستخدم في أزواج |
| (إل إن كي-إم 3 جي-1 في 40) | نوع صغير3G-SDIإلى محول الألياف معحساب و عكس RS485و أخرجالـ SMF، رابط الألياف الكهربائية40 كيلومتر، بما في ذلك جهاز الإرسال والإستقبال، تستخدم في أزواج |
تطبيق تحويل الألياف المصغرة 3G-SDI
سياسة ما بعد البيع والضمان
وهي تتكون منخدمة العملاء عبر الإنترنتوخدمة العملاء عبر الهاتفتوفيراستشارات المنتج,
الدعم الفني عن بعد,خدمات الصيانة والقبول.
سياسة الخدمات: استبدال لمدة ثلاثة أشهر وضمان لمدة ثلاث سنوات.
استبدال: خلال ثلاثة أشهر من شراء سلسلة من المنتجات، بعد اختبار فشل المنتج من قبل الفنيين والأضرار الناجمة عن الإنسان
بسبب الكوارث غير الطبيعية، يمكن للمشتري الذهاب مباشرة إلى نقطة الشراء لاستبدال نفس النوع من المنتجات.
أو منتج ذو أداء مماثل، إذا لم تكن هناك مشاكل في اختبار المنتج، سيتم إرجاع العينة الأصلية.
الضمان: الأضرار من صنع الإنسان الناجمة عن الكوارث غير الطبيعية، فترة الضمان المجانية لشركتنا هي سنة واحدة.
[الظروف التالية لا تدخل في نطاق استبدال الصيانة المجانية]
1الأضرار الناجمة عن التشغيل والصيانة غير وفقا لتعليمات دليل المنتج.
2الأضرار الناجمة عن العوامل البشرية، مثل إدخال الجهد غير المناسب، واستيعاب المياه والكسر.
3الأضرار التي لحقت بالمنتجات الناجمة عن الكوارث الطبيعية، مثل البرق والزلازل والحرائق، إلخ.
3التغيير غير المصرح به في الإعدادات المتأصلة أو الإصلاح دون إذن من الشركة
4المنتجات خارج نطاق الصيانة المجانية
5الأضرار الناجمة عن النقل، والتحميل والتفريغ أثناء الإصلاحات المرسلة من قبل العملاء.
6الرمز الشريطي للمنتج أو النموذج على بطاقة ضمان المنتج لا يتوافق مع المنتج نفسه.
7- الفشل أو الضرر الناجم عن مشاكل أخرى غير المنتج مثل التصميم والتكنولوجيا والتصنيع والجودة.
