E-لينك الصين التكنولوجيا المحدودة.
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| مسافة الإرسال: | 20 كم | الطول الموجي: | 1310nm/1550nm |
|---|---|---|---|
| الأبعاد (WXDXH): | 120 × 105 × 28 مم | وزن: | 1.5 كجم/زوج |
| محول الطاقة: | تيار مستمر 5 ~ 25 فولت | استهلاك الطاقة: | <5W |
| إبراز: | تحويل ألياف البيانات RS485,محول الألياف الصناعية 3G HD-SDI,محول ثنائي الاتجاه 3G HD-SDI,Industrial 3G HD-SDI Fiber Converter,Bidirectional 3G HD-SDI Fiber Converter |
||

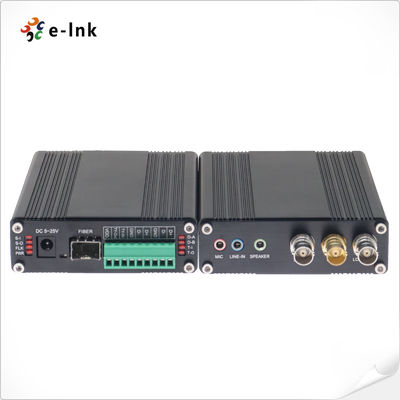

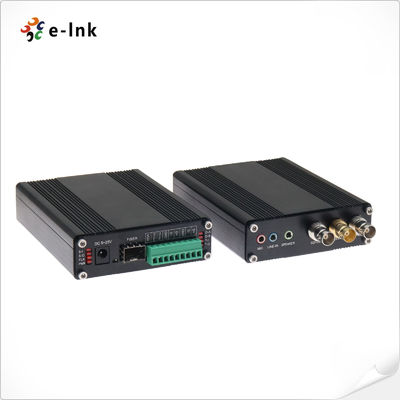

1Ch ثنائي الاتجاه 3G-SDI مع Loop-out + 1Ch Tally + 2Ch ثنائي الاتجاه RS485 أو RS422 + 2Ch صوت ستيريو + 1Ch الميكروفونoمحول الألياف
مُطول الألياف SDIنظرة عامة
سلسلة LNK-3G-1BV1T2BD2A1M هي جهاز استقبال فيديو بصري عالي الأداء 3G / HD-SDI.
إنه يدعمبث فيديو ثلاثي الاتجاه 3G/HD-SDI قناة واحدة (مع صوت مضمن),
انقطاع فيديو,إشارة إحصاء واحدة,بيانات RS485/RS422 ثنائية القنوات,قناة مزدوجة
صوت ستيريو خارجي، وإشارة ميكروفون واحدة، إرسال الفيديو عالية الوضوح
وإشارات الصوت عبر الألياف البصرية.
هذه السلسلة تتضمن جهاز إرسال واحد ومستقبل واحد، يدعم1080P Full HD 3G/HD-SDI إشارة
النقل، والعروضاستقرار عالية وصور واضحة.مؤشرات حالة LEDيتم تضمينها في
جهاز مراقبة حالة التشغيل في الوقت الحقيقي.
قابلة للتطبيق على: مراقبة المرور الذكية، أنظمة الأمن، المراقبة الصناعية
(الكهرباء، الصناعة الكيميائية، الصلب، النفط، السكك الحديدية، الخ) ، المراقبة العسكرية (المستودعات، الحدود، الخ) ،
شبكات الحرم الجامعي ، البث المباشر للملاعب ، بث البرامج التلفزيونية وغيرها من مقاطع الفيديو ذات الطلب الكبير
وحالات نقل الصوت.
مُطول الألياف SDIالخصائص
1Ch فيديو ثنائي الاتجاه 3G-SDI مع حلول
إشارة 1Ch Tally
بيانات 2Ch ثنائية الاتجاه RS485 أو RS422
صوت ستيريو 2Ch
ميكروفون 1Ch
إعادة التشغيل الآلي 270Mbit/s - 1.48Gbit/s - 3Gbit/s
دعم HDTV 720P، 1080I، 1080P، 1920*1080@60Hz
القدرة على نقل الطرق الطويلة تصل إلى 20 كم (SMF)
التبادل الساخن والسداد الساخن
إرسال مستوى البث الرقمي بالكامل دون ضغط
- نطاق درجة الحرارة الواسع للغاية على مستوى الصناعة (-20 درجة مئوية ~ + 70 درجة مئوية) ، قابلة للتكيف مع مختلف البيئات.
مُطول الألياف SDI المؤشرات التقنية
| واجهة الألياف البصرية | |
| واجهة الألياف | سيبلكس LC |
| مسافة الإرسال | 0-20 كم |
| طول الموجة | 1310nm/1550nm |
| فيديو | |
| واجهة الفيديو | BNC |
| عائق مدخل/مخرج فيديو | 75Ω |
| فولتاج مدخل/مخرج فيديو | النموذجي:1Vpp، Min 0.5Vpp، Max 1.5Vpp |
| معدل بتات الفيديو | ماكس 3.2Gb/s |
| المكاسب التفاضلية (10٪ ٪ 90٪ APL) | < 1% |
| دعم تنسيق SDI | 625/25 PAL |
| 525/29.97 NTSC، 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| معيار فيديو SDI | 270Mbps (SD-SDI) ، 1.485Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s الرسم البياني ((3G-SDI) | |
| SMPTE424M 3Gb / s واجهة سلسلية ((3G-SDI) | |
| البيانات أو الحسابات | |
| الواجهة الفيزيائية | محطة المسمار الصناعية القياسية |
| نوع البيانات | إشارة RS485 (المعيار الافتراضي) أو RS422 (اختياري) ، إشارة Tally |
| دعم التردد/المعدل |
الحد الأقصى 115200bps لـ RS422 أقصى 57600bps لـ RS485 |
| BER | <10 9 |
| صوت ستيريو أو ميكروفون | |
| مدخلات ومخرجات الصوت | 3.5 ملم صوت |
| تنسيق الصوت | @48KHz |
| الكهرباء | |
| محول الطاقة | التيار المتردد 5 ~ 25 فولت |
| استهلاك الطاقة | < 5W |
| مؤشر LED | |
| ب/س | إمدادات الطاقة |
| DAT | البيانات |
| الميكانيكية | |
| الأبعاد (LxWxH) | 120 × 105 × 28 مم |
| الوزن | 1.5 كجم لكل زوج |
| الغلاف | غلاف من الألومنيوم |
| خيارات التثبيت | صلّة الجدار |
| البيئة | |
| درجة حرارة العمل | -20 درجة مئوية+70 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية+80 درجة مئوية |
| رطوبة العمل | 0~95% |
| MTBF | ≥100000 ساعة |
مُطول الألياف SDI معلومات الطلب
| النموذج | الوصف |
| (إل إن كي-3 جي-1 بي في1 تي2 بي دي2 أيه1 إم) | 1Ch ثنائي الاتجاه 3G-SDI مع الحلقة + 1Ch Tally + 2Ch ثنائي الاتجاه RS485 أو RS422 + 2Ch ستيريو الصوت + 1Ch الميكروفون عبر محول الألياف ، الألياف النمط الواحد ، LC ، 20km ،بما في ذلك جهاز الإرسال والإستقبال، تستخدم من قبل الأزواج |
مُطول الألياف SDI لوحة
ملاحظة:
1. إلى+/إلى- يمكن تشغيل LED مع التيار 50MA
2TIN/TCM لترابط إشارة التالي
3. T+/R- لـ RS485 (المعيار الافتراضي) أو RS422 (اختياري)
سياسة ما بعد البيع والضمان
وهي تتكون منخدمة العملاء عبر الإنترنتوخدمة العملاء عبر الهاتفتوفيراستشارات المنتج,
الدعم الفني عن بعد,خدمات الصيانة والقبول.
سياسة الخدمات: استبدال لمدة ثلاثة أشهر وضمان لمدة ثلاث سنوات.
استبدال: خلال ثلاثة أشهر من شراء سلسلة من المنتجات، بعد اختبار فشل المنتج من قبل الفنيين والأضرار الناجمة عن الإنسان
بسبب الكوارث غير الطبيعية، يمكن للمشتري الذهاب مباشرة إلى نقطة الشراء لاستبدال نفس النوع من المنتجات.
أو منتج ذو أداء مماثل، إذا لم تكن هناك مشاكل في اختبار المنتج، سيتم إرجاع العينة الأصلية.
الضمان: الأضرار من صنع الإنسان الناجمة عن الكوارث غير الطبيعية، فترة الضمان المجانية لشركتنا هي سنة واحدة.
[الظروف التالية لا تدخل في نطاق استبدال الصيانة المجانية]
1الأضرار الناجمة عن التشغيل والصيانة غير وفقا لتعليمات دليل المنتج.
2الأضرار الناجمة عن العوامل البشرية، مثل إدخال الجهد غير المناسب، واستيعاب المياه والكسر.
3الأضرار التي لحقت بالمنتجات الناجمة عن الكوارث الطبيعية، مثل البرق والزلازل والحرائق، إلخ.
3التغيير غير المصرح به في الإعدادات المتأصلة أو الإصلاح دون إذن من الشركة
4المنتجات خارج نطاق الصيانة المجانية
5الأضرار الناجمة عن النقل، والتحميل والتفريغ أثناء الإصلاحات المرسلة من قبل العملاء.
6الرمز الشريطي للمنتج أو النموذج على بطاقة ضمان المنتج لا يتوافق مع المنتج نفسه.
7- الفشل أو الضرر الناجم عن مشاكل أخرى غير المنتج مثل التصميم والتكنولوجيا والتصنيع والجودة.
