E-لينك الصين التكنولوجيا المحدودة.
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| موصل: | 4 منافذ مع وظيفة حقن 802.3at PoE + (الموانئ 1 إلى 4) | منفذ بصري: | 2 x SFP 1000Base-X أو 100Base-FX (الكشف التلقائي) |
|---|---|---|---|
| مدخل الطاقة: | 48 ~ 57VDC (كتلة المحطة) | الأبعاد (WxDxH): | 95 × 88 × 46 ملم |
| الوزن: | 300 غرام | خيارات التركيب:: | DIN- السكك الحديدية |
نظرة عامة

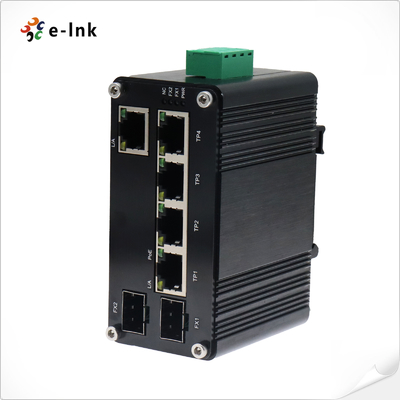

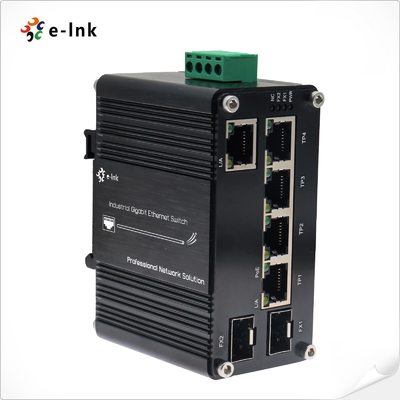

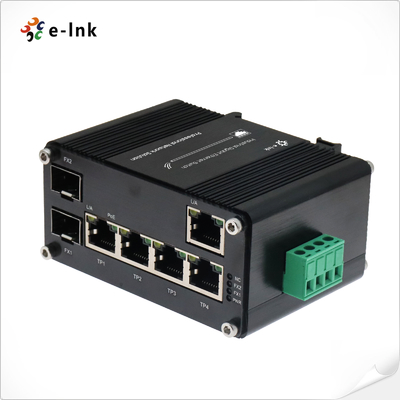

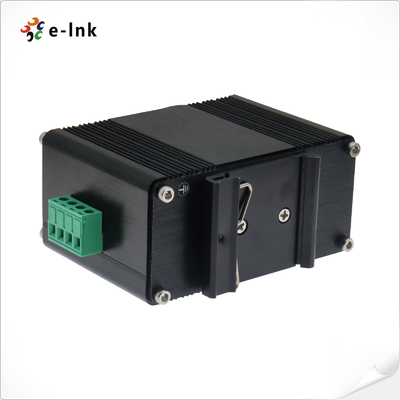

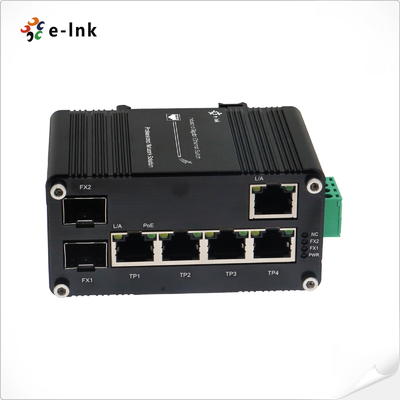

الـLNK-IMC205GPD-SFPهومبدل إثنتر صناعي مصغّر PoEيظهر5 منافذ RJ45 جيجابيت (10/100/1000T)و2 فتحة للياف SFP (100/1000X).إنه يدمج كلاالجهاز المزود بالكهرباء (PD)ومعدات مصدر الطاقة (PSE)وظائف، مما يسمح لهاتلقي الطاقة والبيانات من مصدر IEEE 802.3bt PoE++ (حتى 95W)وتوفير ما يصل إلى 71W PoE ميزانية الطاقةعبر4 موانئ PoE(متوافق مع IEEE 802.3af/at/bt).
مصممة لتطبيقات PoE، هذا التبديل يلغي الحاجة إلى مصادر الطاقة المحلية في البيئات الصعبة.تمديد PoE إلى 200m، مضاعفة المسافة القياسية 100 متر دون أسلاك إضافية. وهذا يقلل من تكاليف التثبيت ويتجنب كابلات الكهرباء المرئية في السقوف أو الجدران30 واطإلى أجهزة متوافقة، مثل كاميرات IP، ومواقع اتصال لاسلكية، وأجهزة PoE الأخرى.
مثاليالشبكات الصناعية,عمليات النشر عن بعد، والمنشآت ذات المساحة المحدودة، LNK-IMC205GPD-SFP يضمنموثوقية عالية,إعداد plug-and-play، وأداء قوي في البيئات القاسية.
الخصائص
واحدة من منفذ IEEE 802.3bt (PoE++ / 4PPoE) PD PoE مع مدخل طاقة 95 واط
أربعة موانئ PSE PoE ، ميزانية طاقة PoE تصل إلى 71 واط
️ فتحتين SFP 100/1000BASE-X للكشف التلقائي عن نوع SFP
موسع POE: لا يلزم أي محول AC ، يتم تشغيله بواسطة مفتاح PoE أو حقن PoE
توسيع وتكرار شبكة PoE الخاصة بك لحد 4 أجهزة IP
إصدار متوافق مع الـ IEEE 802.3af/at/bt
يدعم تركيب DIN-Rail
تصميم ضيق بدون مروحة يمنع الإفراط في الحرارة
حاوية معدنية عالية القوة صلبة IP40
درجة حرارة التشغيل من -40°C إلى 80°C (-40°F إلى 176°F)
المؤشرات التقنية
| الايثرنت | |
| المعايير: | الـ IEEE 802.3 Ethernet |
| الـ IEEE 802.3u Fast Ethernet | |
| الـ IEEE 802.3ab جيجابيت إثنتر | |
| IEEE 802.3x Full-Duplex تدفق التحكم | |
| الـ IEEE 802.3az الـ Ethernet الكفاءة من حيث الطاقة (EEE) | |
| IEEE 802.3bt 4 أزواج الطاقة عبر Ethernet | |
| IEEE 802.3at الطاقة عبر الايثنتر بالإضافة إلى PSE | |
| IEEE 802.3af الطاقة عبر Ethernet Plus | |
| معدل الإرسال والفلتر: | 14,880pps (10Mbps) |
| 148,800pps (100Mbps) | |
| 1,488,000pps (1000Mbps) | |
| عازل الحزم: | 2Mbits |
| طول الحزمة: | 10 كيلوبايت |
| جدول عناوين MAC: | 4K |
| مادة التبديل: | 14 جيجابايت في الثانية / غير محظورة |
| الممتلكات المبادلة |
عرض النطاق الترددي للصفحة الخلفية: 14Gbps معدل إرسال الحزم: 14.88Mpps |
| رابط: | 4 منافذ مع وظيفة حقن 802.3at PoE + (الموانئ 1 إلى 4) |
| كابلات الشبكة |
الزوج الملتوي: 10BASE-T: 2 أزواج UTP Cat. 3،4,5، حتى 100 متر 100BASE-TX: 2 أزواج UTP Cat. 5، تصل إلى 100m 1000BASE-T: 4 أزواج STP Cat 5 حتى 100m
كابلات الألياف البصرية 1000BASE-SX: 50/125μm أو 62.5/125μm كابلات الألياف متعددة الأوضاع، تصل إلى 220/550m/2km. 1000BASE-LX: كابل 9/125μm أحادي الوضع، يوفر مسافة طويلة من 2/10/20/40/80/120km (اعتمادًا على وحدة SFP) 100BASE-FX: 50/125μm أو 62.5/125μm كابلات الألياف متعددة الأوضاع لمدة تصل إلى 2km (اعتمادًا على وحدة SFP) كابل 9/125μm أحادي الوضع لـ 20/40/60/120km (يختلف على وحدة SFP) |
| واجهة | |
| رابط: | 5 × RJ45 (1-Port PoE In، 4-Port PoE Out) |
| الميناء البصري | 2 × SFP 1000Base-X أو 100Base-FX (الكشف التلقائي) |
| PoE (السلطة عبر Ethernet) | |
| القياسية: | IEEE802.3af/at/bt |
| الميناء: | RJ45 |
| تعيين دبوس الطاقة | 4/5 ((+) ، 7/8 ((-) |
| ميزانية PoE: | ميزانية PoE تصل إلى 71 واط |
| البيئة | |
| درجة حرارة العمل: | -40°C إلى 80°C (-40°F إلى 176°F) |
| درجة حرارة التخزين: | -40°C إلى 85°C (-40°F إلى 185°F) |
| الرطوبة النسبية: | 5-95% غير مكثفة |
| MTBF | > 200،000 ساعة |
| الكهربائية والميكانيكية | |
| قوة الدخول: |
مرر عبر PoE: إدخال طاقة 95W من حقن PoE أو مفتاح |
| 48 ~ 57VDC (الكتلة النهائية) | |
| استهلاك الطاقة: | < 5W (غير PoE) |
| إدخال الطاقة المفرطة: | يمكن إعادة تعيينها تلقائيًا |
| قطبية عكسية | الحاضر |
| الأبعاد (LxWxH): | 95 × 88 × 46 ملم |
| وزن: | 300 غرام |
| الغلاف: | غلاف من الألومنيوم |
| خيارات التثبيت: | DIN-Rail |
| مؤشرات LED: | |
| (بي دبليو آر): | القوة |
| (لوس أنجلوس) | الرابط/النشاط |
| (بوي): | حالة PoE |
| FX1/FX2: | حالة وصلة SFP Fiber |
| الموافقات التنظيمية | |
| ISO9001، CE، FCC، RoHS | |
| EN55022:2010+AC: 2011، الفئة A | |
| EN 61000-3-2: 2006+A1: 2009+A2: 2009 | |
| EN 61000-3-3: 2013 | |
| EN55032:2017 | |
| IEC 61000-4-2: 2008 (ESD) | |
| IEC 61000-4-3: 2010 (RS) | |
| IEC 61000-4-4: 2012 (EFT) | |
| IEC 61000-4-5: 2014 (الارتفاع) | |
| IEC 61000-4-6: 2013 (CS) | |
| IEC 61000-4-8: 2009 (PFMF) | |
معلومات الطلب
| النموذج | الوصف |
| LNK-IMC205GPD-SFP | صناعية PoE مدعومة بـ 5 منافذ 10/100/1000T + 2-Port 100/1000X SFP Ethernet Switch مع PoE Passthrough |
| خيارات SFP | خيار SFP. يرجى تحديد SFP الخاص بك على صفحة خيارات SFP لدينا (SFP الصناعية). |
| يجب شراء وحدة SFP بشكل منفصل. | |
| خيارات التثبيت | تم تثبيت دعامة DIN-Rail الافتراضية |
| خيارات الطاقة | ️ PoE يمر من خلال |
| يجب شراء إمدادات الطاقة بشكل منفصل |
