E-لينك الصين التكنولوجيا المحدودة.
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| وزن: | 1.2 كجم | الأبعاد (WXDXH): | 155mm × 115 مم × 85 مم (W x D X H) |
|---|---|---|---|
| مدخلات الطاقة: | DC 48-57V ، قوة زائدة (كتلة طرفية 6 أسنان) | درجة حرارة التشغيل: | -40 ℃ ~ 80 ℃ |
| وضع التثبيت: | DIN RAIL MOUNT | الفيبر: | منفذ جيجابت SFP: F17 ~ F20 |
| ميزانية بو: | ما يصل إلى 480 واط بويز بوي | نوع البيانات: | 1CH RS485 ثنائية الاتجاه |
| إبراز: | مفتاح إثنتر متصلب مُدار,شبكة مراقبة صناعية مفتاح إيثرنت,مفتاح إيثرنت صناعي POE,Industrial Surveillance Networks Ethernet Switch,Industrial Ethernet PoE Switch |
||

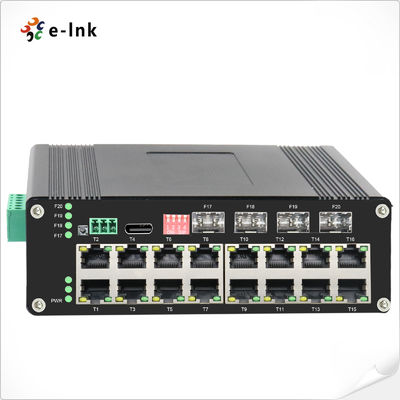

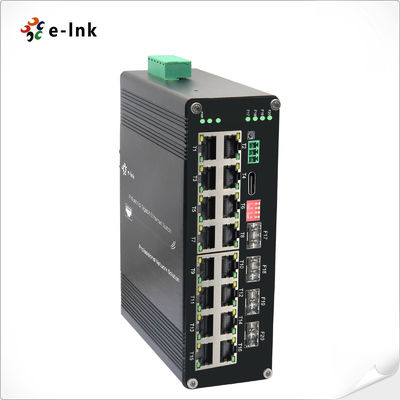

الصناعية L2+ 16-البوابة 10/100/1000T 802.3at PoE + 4-البوابة 1000X SFP إدارة إثنترنيت التبديل
تحويلات الايثرنت المدارة
هذا"L2+ Managed Hardened Ethernet Switch"is equipped with 16 Gigabit RJ45 ports (10/100/1000Base-T) supporting IEEE 802.3at PoE+ and 4 Gigabit SFP uplink ports (1000Base-X) for fiber connectivity. The RJ45 ports feature يحتوي على مجموعة من المواقع المتوفرة في جميع أنحاء العالم.وضع كامل/نصف مزدوجوالسيارةMDI/MDI-X، في حين أن فتحات SFP تدعم الألياف أحادي الوضعية أو متعددة الوضعية ، مما يوفر خيارات نشر متعددة الأبعاد.
تم تصميم هذا التبديل من أجل البيئات الصناعية والتحديات، ويتم توفير الطاقة والبيانات من خلال كابل واحد، مما يقلل من تعقيد التثبيت للكاميرات IP،نقاط الوصول اللاسلكية، و أجهزة PoE الأخرى عبر المواقع البعيدة. إدارة L2+ المتقدمة لهذا المنتج ، التي تتضمن VLAN و QoS و ميزات الأمن ، تضمنand secure network performance for critical applications (وأمن أداء الشبكة للتطبيقات الحرجة).
البوابة الإلكترونية المدارةالخصائص
دعم 16x10/100/1000Base-T + 4x1000Base-X SFP +
10/100/1000Mbps RJ45 موانئ كاملة / نصف مزدوجة ، مفاوضات تلقائية ، MDI تلقائي / MDIX
️ متوافق مع IEEE802.3af/at
يدعم DIP Switch VLAN مفتاح واحد وإدارة حلقة مفتاح واحد و PoE Reset و 250m PoE Network
دعم توصيل منفذ USB-C لإدارة سهلة ، دون الحاجة إلى الوصول إلى منفذ RS232 المتسلسل على الإطلاق
10K بايتات Jumbo Frame
IEEE 802.3az الايثنر كفء بالطاقة (EEE)
هيكل الألومنيوم
دعامات DIN-Rail
-40°C إلى 80°C (-40°F إلى 176°F) درجة حرارة تشغيل
البوابة الإلكترونية المدارةالمؤشرات التقنية
| الايثرنت | ||||
| المعايير: | IEEE802.3 10BASE-T | |||
| أيه إي إي 802.3 يو 100BASE-TX/FX | ||||
| IEEE802.3ab 1000BASE-T | ||||
| IEEE802.3z 1000BASE-X | ||||
| IEEE802.3p QoS | ||||
| IEEE802.1d شجرة التداول | ||||
| تقدم وتصفية معدل: | 14,880pps (10Mbps) | |||
| 148,800pps (100Mbps) | ||||
| 1,488,000pps (1000Mbps) | ||||
| ذاكرة عازلة الحزم: | 12M بت | |||
| نوع المعالجة: | التخزين والتحويل | |||
| عرض النطاق الترددي للخلفية | 110 جيجابت في الثانية | |||
| أقصى طول للحزمة: | 10K بايتات Jumbo Frame | |||
| حجم جدول العناوين: | 8K MAC عناوين | |||
| واجهة | ||||
| رابط: | 16 × RJ45 | |||
| الرسائل الرقمية 485 | 1 × RS485 (اختياري) | |||
| الميناء البصري | 4 × 1000Base-X SFP | |||
| USB-C: | 1 × USB-C (لإدارة) | |||
| RS485 واجهة سلسلة (اختياري) | ||||
| الواجهة الفيزيائية | الصناعة القياسية 3-pin محطة المسمار | |||
| نوع البيانات | 1Ch RS485 ثنائي الاتجاه | |||
| إشارات RS-485 | البيانات +، البيانات +، GND | |||
| مسافة خط الميناء المتسلسلة (النحاس) | ألف متر | |||
| (بود ريت) | 0 ~ 800kbps | |||
| PoE (السلطة عبر Ethernet) | ||||
| القياسية: | IEEE 802.3at الطاقة عبر الايثنتر بلس | |||
| IEEE 802.3af الطاقة عبر الايثنتر | ||||
| الميناء: | RJ45 | |||
| تعيين دبوس الطاقة | 4/5 ((+) ، 7/8 ((-) | |||
| ميزانية PoE: | ما يصل إلى 480 واط PoE الميزانية | |||
| البيئةالنتال | ||||
| درجة حرارة العمل: | -40°C إلى 80°C (-40°F إلى 176°F) | |||
| درجة حرارة التخزين: | -40°C إلى 85°C (-40°F إلى 185°F) | |||
| الرطوبة النسبية: | 5-95% غير مكثفة | |||
| MTBF | > 200،000 ساعة | |||
| الكهربائية والميكانيكية | ||||
| قوة الدخول: | 48 ~ 57VDC ، الطاقة الزائدة (6-pin Terminal Block) | |||
| استهلاك الطاقة: | 8W Max.(PoE in Use<480W) | |||
| الحماية: | ||||
| إدخال الطاقة المفرطة: | يمكن إعادة تعيينها تلقائيًا | |||
| قطبية عكسية | الحاضر | |||
| إدP التبديل | ||||
|
وظيفة التبديل DIP ذات 4 أرقام
|
DIP | الوظيفة | الإعدادات | |
| SW 1 | VLAN | تم تمكين | OFF - معاق | |
| SW 2 | إدارة الحلبة | تم تمكين | OFF - معاق | |
| SW 3 (للتطوير) | 250m شبكة PoE | تم تمكين | OFF - معاق | |
| SW 4 (للتطوير) | إعادة تشغيل PoE | تم تمكين | OFF - معاق | |
| مؤشرات LED: | ||||
| (بي دبليو آر): | حالة الطاقة | |||
| الايثنتر (على كل منفذ): | الرابط/النشاط | |||
| (بوي): | حالة PoE | |||
| الألياف: | بوابة Gigabit SFP: F17~F20 | |||
| الأبعاد (WxDxH): | 155 × 115 × 85 ملم | |||
| وزن: | 1.2 كيلوغرام | |||
| الغلاف: | غلاف من الألومنيوم | |||
| خيارات التثبيت: | صلّة DIN-Rail | |||
| ميزات البرنامج | ||||
| بروتوكولات الإعفاء | دعم STP/RSTP/MSTP/ERPSv2، تجميع الروابط | |||
| دعم البث المتعدد | دعم IGMP Snooping V1/V2/V3، دعم GMRP، GVMP،802.1Q | |||
| VLAN | دعم IEEE 802.1Q 4K VLAN، دعم QINQ، VLAN مزدوج، | |||
| إدارة الوقت | SNTP | |||
| QOS |
إعادة التوجيه القائمة على التدفق الحد من المعدل القائم على التدفق |
|||
| الـ ACL |
البوابة القائمة على إصدار ACL ACL على أساس الميناء و VLAN |
|||
| إدارة الشركة |
الحد الكلي للطاقة من PoE تخصيص طاقة الإنتاج PoE |
|||
| التشخيص والصيانة | دعم مرايا الموانئ، سيسلوغ، بينغ | |||
| وظيفة الإدارة | دعم CLI، WEB، SNMPv1/v2/v3، Telnet server for management، EEE، LLDP، DHCP Server/Client (IPv4/IPv6), Cloud/MQTT | |||
| إدارة الإنذار | دعم 1 طريق إرسال إنتاج إنذار، RMON، TRAP | |||
| الأمن |
حماية العواصف الإذاعية، HTTPS/SSLv3، AAA و RADIUS، SSH2.0 دعم DHCP Snooping، الخيار 82،802.1X الوصول الأمني، |
|||
| التقدم الطبقة 2+ الميزات |
إدارة IPv4/IPv6 طريق ثابت |
|||
| الموافقات التنظيمية | ||||
| ISO9001 ، CE ، RoHS ، FCC | ||||
| EN55022:2010+AC: 2011، الفئة A | ||||
| EN 61000-3-2: 2006+A1: 2009+A2: 2009 | ||||
| EN 61000-3-3: 2013 | ||||
| EN55024:2010 | ||||
| IEC 61000-4-2: 2008 (ESD) | ||||
| IEC 61000-4-3: 2010 (RS) | ||||
| IEC 61000-4-4: 2012 (EFT) | ||||
| IEC 61000-4-5: 2014 (الارتفاع) | ||||
| IEC 61000-4-6: 2013 (CS) | ||||
| IEC 61000-4-8: 2009 (PFMF) | ||||
البوابة الإلكترونية المدارةمعلومات الطلب
| النموذج | الوصف |
| ETH-DIMC2416MP | الصناعية L2+ 16-البوابة 10/100/1000T 802.3at PoE + 4-البوابة 1000X SFP إدارة إثنترنيت التبديل |
| خيارات SFP | خيار SFP. يرجى تحديد SFP الخاص بك على صفحة خيارات SFP لدينا |
| يجب شراء وحدة SFP بشكل منفصل. | |
| خيارات التثبيت | الـ DIN-Rail Bracket المُثبت |
| خيارات الطاقة | إمدادات الطاقة للسكك الحديدية |
| يجب شراء إمدادات الطاقة بشكل منفصل. |
التطبيق
سياسة ما بعد البيع والضمان
وهي تتكون منخدمة العملاء عبر الإنترنتوخدمة العملاء عبر الهاتفتوفيراستشارات المنتج,
الدعم الفني عن بعد,خدمات الصيانة والقبول.
سياسة الخدمات: استبدال لمدة ثلاثة أشهر وضمان لمدة ثلاث سنوات.
استبدال: خلال ثلاثة أشهر من شراء سلسلة من المنتجات، بعد اختبار فشل المنتج من قبل الفنيين والأضرار الناجمة عن الإنسان
بسبب الكوارث غير الطبيعية، يمكن للمشتري الذهاب مباشرة إلى نقطة الشراء لاستبدال نفس النوع من المنتجات.
أو منتج ذو أداء مماثل، إذا لم تكن هناك مشاكل في اختبار المنتج، سيتم إرجاع العينة الأصلية.
الضمان: الأضرار من صنع الإنسان الناجمة عن الكوارث غير الطبيعية، فترة الضمان المجانية لشركتنا هي سنة واحدة.
[الظروف التالية لا تدخل في نطاق استبدال الصيانة المجانية]
1الأضرار الناجمة عن التشغيل والصيانة غير وفقا لتعليمات دليل المنتج.
2الأضرار الناجمة عن العوامل البشرية، مثل إدخال الجهد غير المناسب، واستيعاب المياه والكسر.
3الأضرار التي لحقت بالمنتجات الناجمة عن الكوارث الطبيعية، مثل البرق والزلازل والحرائق، إلخ.
3التغيير غير المصرح به في الإعدادات المتأصلة أو الإصلاح دون إذن من الشركة
4المنتجات خارج نطاق الصيانة المجانية
5الأضرار الناجمة عن النقل، والتحميل والتفريغ أثناء الإصلاحات المرسلة من قبل العملاء.
6الرمز الشريطي للمنتج أو النموذج على بطاقة ضمان المنتج لا يتوافق مع المنتج نفسه.
7- الفشل أو الضرر الناجم عن مشاكل أخرى غير المنتج مثل التصميم والتكنولوجيا والتصنيع والجودة.
