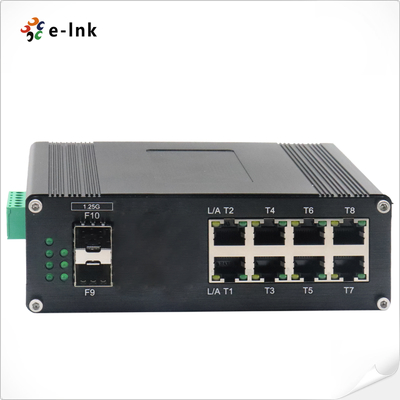

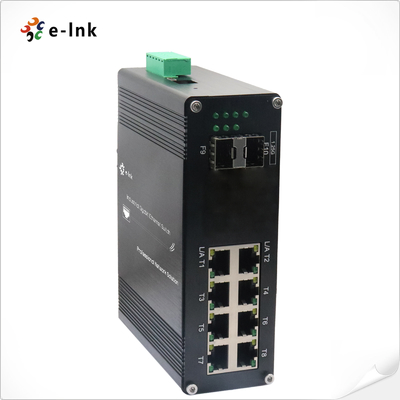

مُبدِّل إيثرنت مُدار صناعي L2+ بـ 8 منافذ TP و منفذي ألياف ضوئية SFP

مفتاح إيثرنت مُدار من المستوى L2+ الصناعي بـ 8 منافذ 10/100/1000T + 2-منفذ 1000X SFP

نظرة عامة

سلسلة ETH-IMC208M عبارة عن مفتاح إيثرنت مُدار من المستوى L2+ صناعي مصمم لشبكات قوية و

عالية الأداء في البيئات القاسية. يتميز بـ 8 منافذ نحاسية 10/100/1000Base-T(X)

مع التفاوض التلقائي، ووضع الازدواج الكامل/نصف الازدواج، ودعم MDI/MDI-X التلقائي، بالإضافة إلى

2 فتحات 1000Base-X SFP لاتصال الألياف المرن (يدعم الوضع الفردي أو متعدد الأوضاع،

1/2 نواة).

تم تصميمه من أجل الموثوقية، يعمل هذا المفتاح المقوى بسلاسة في الظروف الصعبة، مما يجعله مثاليًا

للتشغيل الآلي الصناعي والمراقبة (كاميرات IP) ونشر نقاط الوصول اللاسلكية في جميع أنحاء

المواقع البعيدة. بفضل قدرات الإدارة المتقدمة من المستوى L2+، فإنه يضمن التحكم الفعال في حركة المرور،

والأمان، وتحسين الشبكة مع الحفاظ على سهولة الاستخدام.

الميزات الرئيسية:
✔ 8 منافذ نحاسية جيجابت + 2 منافذ ألياف SFP لاتصال متعدد الاستخدامات
✔ التفاوض التلقائي و MDI/MDI-X للنشر والتشغيل الفوري
✔ موثوقية من الدرجة الصناعية (تشغيل من -40 درجة مئوية إلى +75 درجة مئوية)
✔ ميزات مُدارة من المستوى L2+ (VLAN، QoS، الأمان، إلخ.)
✔ مثالي لكاميرات IP و WAPs والشبكات البعيدة

حل فعال من حيث التكلفة وعالي الأداء لدمج شبكات الوسائط المختلطة في التطبيقات الصناعية و

الخارجية.

الميزات

► IEEE 802.3az إيثرنت موفر للطاقة (EEE)

► علبة ألومنيوم IP40

► يدعم تركيب DIN-Rail

      ► تشغيل من -40 درجة مئوية إلى 80 درجة مئوية (-40 درجة فهرنهايت إلى 176 درجة فهرنهايت)

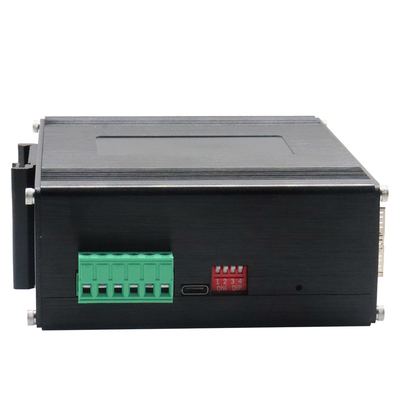

► دعم توصيل منفذ USB-C للإدارة السهلة، دون الحاجة إلى الوصول إلى RS232

المنفذ التسلسلي على الإطلاق

► إطار جامبو 9K بايت

► دعم 8x10/100/1000Base-T + 2x1000Base-X SFP

► يدعم منفذ RJ45 بسرعة 10/100/1000 ميجابت في الثانية الازدواج الكامل/نصف الازدواج، والتفاوض التلقائي، و MDI/MDIX التلقائي

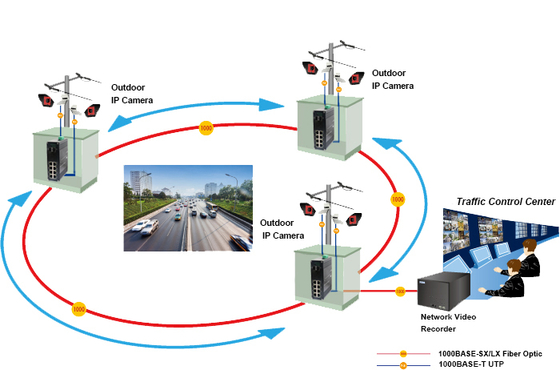

التطبيق

الفهارس الفنية

إيثرنت
المعايير:	IEEE802.3 10BASE-T
	IEEE802.3u 100BASE-TX/FX
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3p QoS
	IEEE802.1d Spanning Tree
معدل التمرير والتصفية:	14,880pps (10 ميجابت في الثانية)
	148,800pps (100 ميجابت في الثانية)
	1,488,000pps (1000 ميجابت في الثانية)
ذاكرة مخزن مؤقت للحزم:	12 ميغابايت
نوع المعالجة:	التخزين والتمرير
عرض النطاق الترددي للوحة الخلفية	110 جيجابت في الثانية
الحد الأقصى لطول الحزمة:	إطار جامبو 9K بايت
حجم جدول العناوين:	8K عناوين MAC
الواجهة
الموصل:	8 x RJ45
RS485:	1 x RS485 (اختياري)
المنفذ البصري:	2 x 1000Base-X SFP
USB-C:	1 x USB-C (للإدارة)
واجهة تسلسلية RS485 (اختياري)
الواجهة المادية	طرف لولبي قياسي صناعي بـ 3 سنون
نوع البيانات	1Ch RS485 ثنائي الاتجاه
إشارات RS-485	بيانات+، بيانات-، GND
مسافة خط المنفذ التسلسلي (نحاس)	1000 متر
معدل الباود	0 ~ 800 كيلوبت في الثانية
البيئةدرجة حرارة التشغيل:
-40 درجة مئوية إلى 80 درجة مئوية (-40 درجة فهرنهايت إلى 176 درجة فهرنهايت)	درجة حرارة التخزين:
-40 درجة مئوية إلى 85 درجة مئوية (-40 درجة فهرنهايت إلى 185 درجة فهرنهايت)	الرطوبة النسبية:
5% إلى 95% بدون تكثف	MTBF
> 200,000 ساعة	الكهربائية والميكانيكية
طاقة الإدخال:
12~48VDC، طاقة زائدة عن الحاجة (كتلة طرفية بـ 6 سنون)	استهلاك الطاقة:
8 واط كحد أقصى	الحماية:
زيادة حمل طاقة الإدخال:
إعادة الضبط التلقائي	القطبية العكسية:
موجود	DI
مفتاح Pوظيفة مفتاح DIP بـ 4 أرقام
DIP	الوظيفة	الإعدادات	SW 1
	VLAN	دعم IEEE 802.1Q 4K VLAN، دعم QINQ، VLAN مزدوج،	OFF - معطل	SW 3
	إدارة الحلقة	ON - تم التمكين	OFF - معطل	SW 3
	محجوز	ON - محجوز	OFF - محجوز	مؤشرات LED:
	محجوز	ON - محجوز	OFF - محجوز	مؤشرات LED:
PWR:
حالة الطاقة	إيثرنت (لكل منفذ):
الرابط/النشاط	الألياف:
منفذ Gigabit SFP: F9~F10	الأبعاد (العرض × العمق × الارتفاع):
149 × 114 × 50 مم	الوزن:
0.55 كجم	الغلاف:
علبة ألومنيوم	خيارات التركيب:
تركيب DIN-Rail	ميزات البرنامج
بروتوكولات التكرار
دعم STP/RSTP/MSTP/ERPSv2، تجميع الارتباط	دعم البث المتعدد
دعم IGMP Snooping V1/V2/V3، دعم GMRP، GVMP، 802.1Q	VLAN
دعم IEEE 802.1Q 4K VLAN، دعم QINQ، VLAN مزدوج،	إدارة الوقت
SNTP	QOS
إعادة توجيه قائمة على التدفق	تحديد معدل قائم على التدفق تصفية الحزم القائمة على التدفق 8* قوائم انتظار إخراج لكل منفذ 802.1p/DSCP تعيين الأولوية Diff-Serv QoS، علامة/ملاحظة الأولوية خوارزمية جدولة قائمة الانتظار (SP، WRR، SP+WRR) ACL
إصدار ACL قائم على المنفذ	ACL بناءً على المنفذ و VLAN تصفية الحزم من L2 إلى L4، مطابقة أول 80 بايت من الرسالة. توفير ACL بناءً على MAC، عنوان MAC الوجهة، IP المصدر، IP الوجهة، نوع بروتوكول IP، منفذ TCP/UDP، نطاق منفذ TCP/UDP، و VLAN، إلخ الصيانة التشخيصية
دعم انعكاس المنفذ، Syslog، Ping	وظيفة الإدارة
دعم CLI، WEB، SNMPv1/v2/v3، خادم Telnet للإدارة، EEE، LLDP، خادم/عميل DHCP (IPv4/IPv6)، Cloud/MQTT	إدارة الإنذار
دعم مخرج إنذار الترحيل في اتجاه واحد، RMON، TRAP	الأمان
حماية عاصفة البث، HTTPS/SSLv3، AAA و RADIUS، SSH2.0	دعم DHCP Snooping، الخيار 82، وصول أمان 802.1X، دعم الإدارة الهرمية للمستخدم، قائمة التحكم في الوصول ACL، دعم DDOS، تصفية/ربط MAC المستندة إلى المنفذ، الثقوب السوداء MAC، حماية مصدر IP، تحديد سرعة رسالة ARP ميزات الطبقة 2+ المتقدمة
إدارة IPv4/IPv6	مسار ثابت الموافقات التنظيمية
ISO9001، CE، RoHS، FCC
EN55022:2010+AC: 2011، الفئة A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
معلومات الطلب

الموديل
