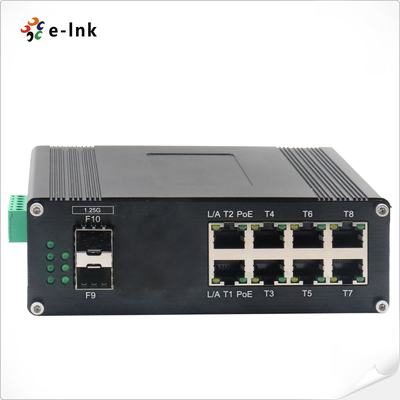

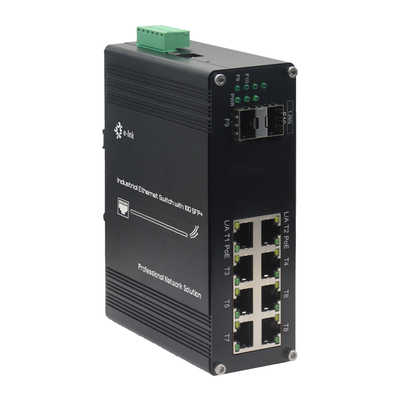

مُبدِّل إيثرنت مُدار مُحكم 8 منافذ صناعية 10/100/1000Base-T 802.3at PoE + منفذي 1000Base-X SFP مُقسّى

الصناعية L2+ 8-البوابة 10/100/1000T 802.3at PoE +2-المنفذ 1000X SFP مفتاح إيثيرنت المدار

نظرة عامة

سلسلة ETH-IMC208MP هي مفتاح إثنتر إدارة L2 + من الدرجة الصناعية التي تجمع

شبكات عالية الأداء مع قدرات قوية للطاقة عبر Ethernet (PoE).

منافذ 8 × 10/100/1000Base-T (((X) مع دعم IEEE 802.3at PoE + (حتى 30W لكل منفذ) ، و

2 × 1000بايس إكس SFP فتحات، وهذا المفتاح المقاوم يوفر الاتصال مرنة لكل من النحاس

وشبكات الألياف

مصممة للبيئات الصناعية القاسية ، يدعم المفتاح وضع Full / Half Duplex ،

MDI/MDI-X، ومجموعة واسعة من وحدات SFP أحادية الوضع/متعددة الوضع (1/2 قلب) ، مما يضمن

التكامل السلس في تطبيقات متنوعة. ميزات إدارة L2+ المتقدمة (VLAN،

توفير التحكم الدقيق في حركة المرور على الشبكة، مما يجعلها مثالية لمراقبة IP

(كاميرات PoE) ، نقاط الوصول اللاسلكية، والشبكات الصناعية البعيدة.
✔ 8 × منافذ Gigabit PoE + (802.3at ، 30W لكل منفذ) لتزويد PDs بالطاقة
✔ 2 × SFP أوبلينكس الألياف للاتصال لمسافات طويلة أو مقاومة للضوضاء
✔ تصميم صناعي صلب (عمل من -40 درجة مئوية إلى +75 درجة مئوية)
✔ التفاوض التلقائي ونشر plug-and-play
✔ التبديل المدار L2+ لتحسين الأداء

حل متعدد الطاقة عالية لنشر أجهزة PoE والحوائض الشوكية الألياف في المطالبة

البيئات.

الخصائص

9K بايتات إطار جمبو

إيه إي إي 802.3az إيثيرنت كفاءة في استخدام الطاقة (إيه إي)

‬ غلاف الألومنيوم IP40

يدعم تركيب DIN-Rail

درجة حرارة التشغيل من -40°C إلى 80°C (-40°F إلى 176°F)

متوافقة مع الـ IEEE802.3af/at

يدعم DIP Switch VLAN ذو مفتاح واحد ، وإدارة الحلقة ذو مفتاح واحد ، إعادة تعيين PoE و 250m PoE

الشبكة

دعم توصيل منفذ USB-C لإدارة سهلة ، دون الحاجة إلى الوصول إلى RS232

البوابة المتسلسلة على الإطلاق

دعم 8x10/100/1000Base-T + 2x1000Base-X SFP

10/100/1000Mbps RJ45 يدعم منفذ Full/Half-duplex ، التفاوض التلقائي ، MDI / MDIX التلقائي

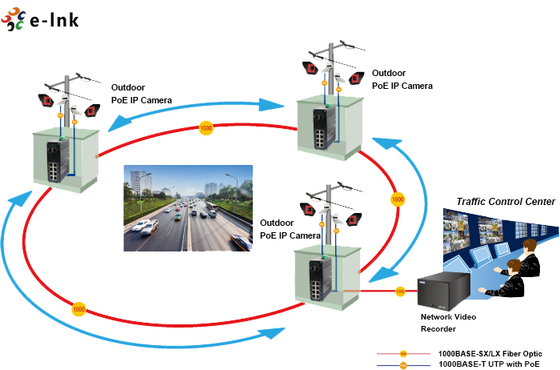

التطبيق

المؤشرات التقنية

الايثرنت
المعايير:	IEEE802.3 10BASE-T
	IEEE802.3u 100BASE-TX/FX
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3ae 10GBase-R
	IEEE802.3p QoS
	IEEE802.1d شجرة العرض
معدل الإرسال والفلتر:	14,880pps (10Mbps)
	148,800pps (100Mbps)
	1,488,000pps (1000Mbps)
	1,488,000,000pps (10000Mbps)
ذاكرة عازلة الحزم:	12M بت
نوع المعالجة:	التخزين والتحويل
عرض النطاق الترددي للخلفية	110 جيجابايت في الثانية
أقصى طول للحزمة:	إطار 9K بايتات جمبو
حجم جدول العناوين:	عناوين ماك 8K
واجهة
رابط:	8 × RJ45
RS485:	1 × RS485 (اختياري)
الميناء البصري	2 × 1000Base-X SFP
USB-C:	1 × USB-C (لإدارة)
الواجهة المتسلسلة RS485 (اختياري)
الواجهة الفيزيائية	محطة المسمار الثلاثية الدبوس الصناعية القياسية
نوع البيانات	1Ch RS485 ثنائي الاتجاه
إشارات RS-485	البيانات +، البيانات-، GND
مسافة خط الميناء التسلسلي (النحاس)	1000 متر
معدل البود	0 ~ 800kbps
PoE (السلطة عبر Ethernet)
القياسية:	IEEE 802.3at الطاقة عبر الايثنتر بلس
	IEEE 802.3af الطاقة عبر الايثنتر
الميناء:	RJ45
تعيين دبوس الطاقة	4/5 ((+) ، 7/8 ((-)
ميزانية PoE:	ما يصل إلى ميزانية PoE 240 واط
البيئةنطال
درجة حرارة العمل:	-40°C إلى 80°C (-40°F إلى 176°F)
درجة حرارة التخزين:	-40°C إلى 85°C (-40°F إلى 185°F)
الرطوبة النسبية:	5-95% غير مكثفة
MTBF	> 200،000 ساعة
الكهربائية والميكانيكية
قوة الدخول:	48 ~ 57VDC ، الطاقة الزائدة (6-pin Terminal Block)
استهلاك الطاقة:	8W Max. ((PoE في الاستخدام <240W)
الحماية:
إدخال الطاقة المفرطة:	يمكن إعادة تعيينها تلقائيًا
قطبية عكسية	الحاضر
إدالبديل

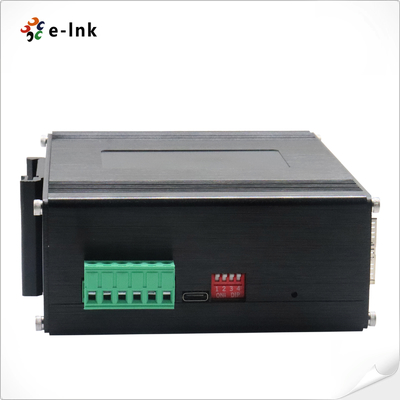

وظيفة مفتاح DIP ذات الأرقام الأربعة	DIP	الوظيفة	الإعدادات
	SW 1	شبكة VLAN	تشغيل	OFF - معاق
	SW 2	إدارة الحلقات	تشغيل	OFF - معاق
	SW 3 (يتم ترقيتها)	250m شبكة PoE	تشغيل	OFF - معاق
	SW 4 (يتم ترقيتها)	إعادة تعيين PoE	تشغيل	OFF - معاق
مؤشرات LED:
(بي دبليو آر):	حالة الطاقة
الايثنتر (على كل منفذ):	الرابط/النشاط
(بوي):	حالة PoE
الألياف:	منفذ SFP جيجابيت: F9 ~ F10
الأبعاد (WxDxH):	149 × 114 × 50 مم
وزن:	0.55 كجم
الغلاف:	غلاف من الألومنيوم
خيارات التثبيت:	صلّة DIN-Rail
ميزات البرنامج
بروتوكولات الإفراج	دعم STP/RSTP/MSTP/ERPSv2، تجميع الروابط
دعم البث المتعدد	دعم IGMP Snooping V1/V2/V3, دعم GMRP, GVMP,802.1Q
شبكة VLAN	دعم IEEE 802.1Q 4K VLAN، دعم QINQ، VLAN مزدوج،
إدارة الوقت	SNTP
QOS	إعادة التوجيه القائم على التدفق الحد من المعدل القائم على التدفق تصفية الحزم على أساس التدفق 8*صفوف الإخراج لكل منفذ 802.1p/DSCP تعيين الأولوية تقييم الجودة للخدمة المختلفة، علامة الأولوية/الملاحظة خوارزمية جدولة الطابور (SP، WRR، SP+WRR)
خط الجهاز	إصدار ACL من الميناء ACL القائمة على المنفذ و VLAN تصفية الحزم من L2 إلى L4، مطابقة لأول 80 بايت من الرسالة. توفير ACL على أساس MAC ، عنوان MAC الوجهة ، مصدر IP ، IP الوجهة ، نوع بروتوكول IP ، TCP / UDP Port ، TCP / UDP Port Range ، و VLAN ، الخ
إدارة PoE	الحد الأقصى للطاقة الكلية لمصدر الطاقة PoE تخصيص الطاقة الخارجة PoE تكوين أولوية مخرج PoE حالة عمل PoE جدولة عملية PoE
الصيانة التشخيصية	دعم مرايا الموانئ، سيسلوغ، بينغ
وظيفة الإدارة	دعم CLI، WEB، SNMPv1/v2/v3، خادم Telnet للإدارة، EEE، LLDP، DHCP Server/Client (IPv4/IPv6) ، Cloud/MQTT
إدارة الإنذار	دعم إطلاق إنذار إرسال واحد، RMON، TRAP
الأمن	حماية العواصف الإذاعية، HTTPS/SSLv3، AAA و RADIUS، SSH2.0 دعم DHCP Snooping، الخيار 82،802.1X الوصول الأمني دعم إدارة التسلسل الهرمي للمستخدم، قائمة تحكم وصول ACL، دعم DDOS، تصفية / ربط MAC القائم على الموانئ، الثقوب السوداء MAC، حماية مصدر IP، عزل الموانئ، حد سرعة رسالة ARP
الميزات المتقدمة الطبقة 2+	إدارة IPv4/IPv6 مسار ثابت
الموافقات التنظيمية
ISO9001، CE، RoHS، FCC
EN55022:2010+AC: 2011، الفئة A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (الارتفاع)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
