الصناعية L2 + إدارة 16-البوابة 10/100/1000Base-T + 4-البوابة 1000Base-X SFP صلبة إدارة إثنترات التبديل

مفتاح إيثرنت مُدار L2+ صناعي بـ 16 منفذ 10/100/1000T + 4 منافذ 1000X مفتاح إيثرنت مُدار SFP

نظرة عامة

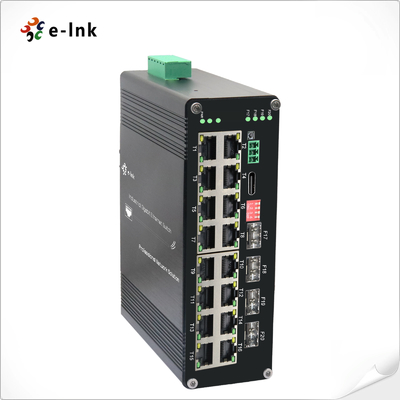

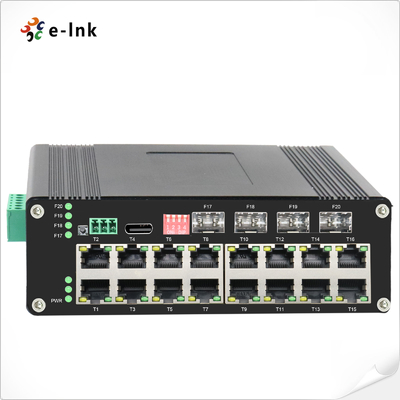

سلسلة ETH-DIMC2416M هي مفتاح إيثرنت مُدار L2+ صناعي مصمم لـ

تطبيقات الشبكات الهامة. يتميز هذا المفتاح عالي الكثافة بـ 16 منفذًا 10/100/1000Base-T(X)

منافذ نحاسية و 4 فتحات ألياف SFP 1000Base-X، مما يوفر خيارات اتصال مرنة لبيئات صناعية متنوعة.

صُمم لتحقيق الموثوقية، ويدعم المفتاح:

- منافذ نحاسية ذات تفاوض تلقائي مع وضع الازدواج الكامل/نصف الازدواج و MDI/MDI-X التلقائي
- خيارات SFP متعددة الاستخدامات (أحادي الوضع/متعدد الأوضاع، 1/2 نواة)
- إدارة L2+ متقدمة بما في ذلك VLAN و QoS وميزات الأمان
- تصميم مُحسّن صناعيًا للتشغيل في الظروف القاسية
مثالي لـ:

✓ أنظمة الأتمتة الصناعية
✓ شبكات المراقبة عبر بروتوكول الإنترنت (تدعم كاميرات متعددة)
✓ عمليات نشر نقاط الوصول اللاسلكية
✓ اتصال المواقع البعيدة
✓ تطبيقات البيئات القاسية
بفضل مزيجه من كثافة المنافذ العالية وقدرة الربط الليفي والبناء القوي، فإن

سلسلة ETH-DIMC2416M توفر أداء شبكة موثوقًا به حيث تفشل مفاتيح الشبكات التجارية القياسية.

تتيح ميزات إدارة المفتاح التحكم الدقيق في الشبكة، بينما يضمن تصميمه الصناعي

التشغيل المستمر في درجات حرارة تتراوح من -40 درجة مئوية إلى +75 درجة مئوية، مما يجعله مثاليًا للخارج

التركيبات والإعدادات الصناعية الصعبة.

الميزات

► دعم توصيل منفذ USB-C للإدارة السهلة، دون الحاجة إلى الوصول إلى المنفذ التسلسلي RS232

على الإطلاق

► إطار جامبو 10 كيلو بايت

► IEEE 802.3az إيثرنت موفر للطاقة (EEE)

► علبة ألومنيوم IP40

► يدعم تركيب DIN-Rail

      ► -40 درجة مئوية إلى 80 درجة مئوية (-40 درجة فهرنهايت إلى 176 درجة فهرنهايت) تشغيل

► دعم 16x10/100/1000Base-T + 4x1000Base-X SFP

► منفذ RJ45 10/100/1000 ميجابت في الثانية يدعم الازدواج الكامل/نصف الازدواج، والتفاوض التلقائي، و MDI/MDIX التلقائي

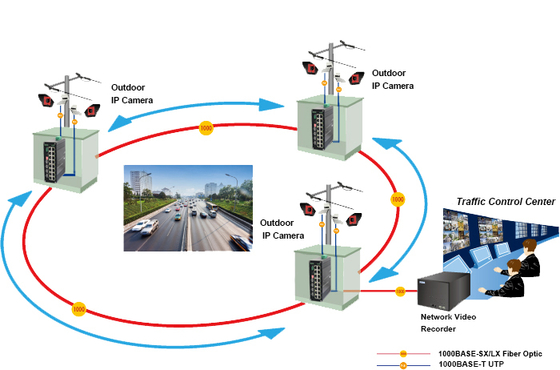

التطبيق

الفهارس الفنية

إيثرنت

المعايير:
IEEE802.3 10BASE-T	IEEE802.3u 100BASE-TX/FX
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3p QoS
	IEEE802.1d Spanning Tree
	معدل التمرير والتصفية:
14,880pps (10 ميجابت في الثانية)	148,800pps (100 ميجابت في الثانية)
	1,488,000pps (1000 ميجابت في الثانية)
	ذاكرة مخزن مؤقت للحزم:
12 ميجابت	نوع المعالجة:
التخزين والتمرير	نطاق التردد الخلفي
110 جيجابت في الثانية	الحد الأقصى لطول الحزمة:
إطار جامبو 10 كيلو بايت	حجم جدول العناوين:
8 آلاف عنوان MAC	الواجهة
الموصل:
16 × RJ45	RS485:
1 × RS485 (اختياري)	المنفذ البصري:
4 × 1000Base-X SFP	USB-C:
1 × USB-C (للإدارة)	واجهة تسلسلية RS485 (اختياري)
الواجهة المادية
طرف لولبي قياسي صناعي بـ 3 سنون	نوع البيانات
1Ch RS485 ثنائي الاتجاه	إشارات RS-485
بيانات+، بيانات-، GND	مسافة خط المنفذ التسلسلي (نحاس)
1000 متر	معدل الباود
0 ~ 800 كيلوبت في الثانية	بيئي
درجة حرارة التشغيل:-40 درجة مئوية إلى 80 درجة مئوية (-40 درجة فهرنهايت إلى 176 درجة فهرنهايت)
درجة حرارة التخزين:	-40 درجة مئوية إلى 85 درجة مئوية (-40 درجة فهرنهايت إلى 185 درجة فهرنهايت)
الرطوبة النسبية:	5% إلى 95% بدون تكثف
MTBF	> 200,000 ساعة
كهربائي وميكانيكي	طاقة الإدخال:

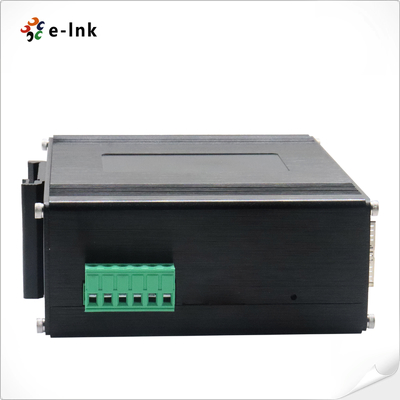

12~48VDC، طاقة زائدة عن الحاجة (كتلة طرفية بـ 6 سنون)
استهلاك الطاقة:	8 واط كحد أقصى.
الحماية:	زيادة حمل طاقة الإدخال:
إعادة الضبط التلقائي
القطبية العكسية:	موجود
DI	مفتاح P
وظيفة مفتاح DIP بـ 4 أرقامDIP
الوظيفة	الإعدادات	SW 1	VLAN
	تشغيل - تمكين	إدارة الوقت	SW 3	محجوز
	تشغيل - تمكين	إيقاف - تعطيل	SW 3	محجوز
	تشغيل - محجوز	إيقاف - محجوز	مؤشرات LED:	PWR:
	تشغيل - محجوز	إيقاف - محجوز	مؤشرات LED:	PWR:
حالة الطاقة
إيثرنت (لكل منفذ):	الرابط/النشاط
الألياف:	منفذ Gigabit SFP: F17~F20
الأبعاد (العرض × العمق × الارتفاع):	155 × 115 × 85 ملم
الوزن:	1.2 كجم
الغلاف:	علبة ألومنيوم
خيارات التركيب:	تركيب DIN-Rail
ميزات البرنامج	بروتوكولات التكرار
دعم STP/RSTP/MSTP/ERPSv2، تجميع الارتباط
دعم البث المتعدد	دعم IGMP Snooping V1/V2/V3، دعم GMRP، GVMP، 802.1Q
VLAN	دعم IEEE 802.1Q 4K VLAN، دعم QINQ، VLAN مزدوج،
إدارة الوقت	SNTP
QOS	إعادة توجيه قائمة على التدفق
تحديد معدل قائم على التدفق	تصفية الحزم القائمة على التدفق 8* قوائم انتظار الإخراج لكل منفذ 802.1p/DSCP تعيين الأولوية Diff-Serv QoS، علامة/ملاحظة الأولوية خوارزمية جدولة قائمة الانتظار (SP، WRR، SP+WRR) ACL إصدار ACL قائم على المنفذ
ACL بناءً على المنفذ و VLAN	تصفية الحزم من L2 إلى L4، مطابقة رسالة 80 بايت الأولى. توفير ACL بناءً على MAC، عنوان MAC الوجهة، IP المصدر، IP الوجهة، نوع بروتوكول IP، منفذ TCP/UDP، نطاق منفذ TCP/UDP، و VLAN، إلخ إدارة PoE الحد الأقصى للطاقة الإجمالية لإمداد طاقة PoE
تخصيص طاقة خرج PoE	تكوين أولوية خرج PoE حالة عمل PoE جدولة تشغيل PoE الصيانة التشخيصية دعم انعكاس المنفذ، Syslog، Ping
وظيفة الإدارة	دعم CLI، WEB، SNMPv1/v2/v3، خادم Telnet للإدارة، EEE، LLDP، خادم/عميل DHCP (IPv4/IPv6)، Cloud/MQTT
إدارة الإنذار	دعم إخراج إنذار الترحيل في اتجاه واحد، RMON، TRAP
الأمان	حماية عاصفة البث، HTTPS/SSLv3، AAA و RADIUS، SSH2.0
دعم DHCP Snooping، الخيار 82، وصول أمان 802.1X،	دعم إدارة المستخدم الهرمية، قائمة التحكم في الوصول ACL، دعم DDOS، تصفية/ربط MAC المستندة إلى المنفذ، الثقوب السوداء لـ MAC، حماية مصدر IP، عزل المنفذ، تحديد سرعة رسالة ARP ميزات الطبقة 2+ المتقدمة إدارة IPv4/IPv6
المسار الثابت	الموافقات التنظيمية ISO9001، CE، RoHS، FCC
EN55022:2010+AC: 2011، الفئة A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
معلومات الطلب
الموديل

الوصف
