مفتاح إيثيرنت الصناعي الصلب مع PoE للكاميرات IP ونقاط الوصول اللاسلكية

خيارات SFP

نظرة عامة

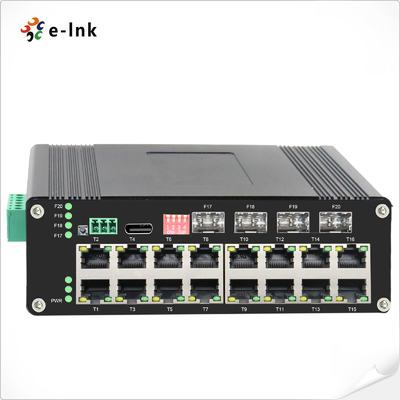

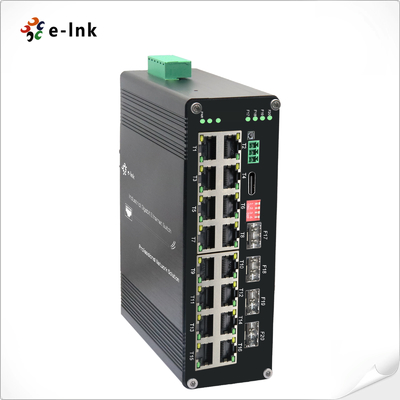

سلسلة ETH-DIMC2416MP هي مفتاح إيثرنت PoE+ مُدار L2+ صناعي مصمم لـ

بيئات الشبكات المتطلبة. يجمع هذا المفتاح عالي الأداء بين 16 منفذًا PoE+ جيجابت

(IEEE 802.3at، 30 واط لكل منفذ) مع 4 فتحات ألياف SFP 1000Base-X، مما يوفر الطاقة و

الاتصال في جهاز واحد مُحكم.

الميزات الرئيسية:
- تكوين PoE+ عالي الكثافة: 16 منفذًا 10/100/1000Base-T(X) مع التفاوض التلقائي، مزدوج كامل/نصف

دوبلكس، و MDI/MDI-X تلقائي
- اتصال ألياف مرن: 4 فتحات SFP تدعم وحدات أحادية الوضع/متعددة الأوضاع (1/2 نواة)
- إدارة L2+ متقدمة: إمكانات VLAN و QoS والأمان والمراقبة الشاملة
- موثوقية صناعية: تعمل في درجات حرارة قصوى (-40 درجة مئوية إلى +75 درجة مئوية) مع حماية قوية من EMI

التطبيقات المثالية:
✓ أنظمة مراقبة IP واسعة النطاق (تدعم كاميرات متعددة عالية الطاقة)
✓ عمليات نشر الشبكات اللاسلكية (تشغيل نقاط وصول متعددة)
✓ شبكات التشغيل الآلي الصناعي
✓ اتصال الموقع البعيد مع النقل الخلفي للألياف لمسافات طويلة
✓ تركيبات البيئات القاسية

بفضل ميزانية PoE العالية وسعة الوصلة الصاعدة للألياف، توفر سلسلة ETH-DIMC2416MP حلاً كاملاً

للشبكات لتشغيل وتوصيل أجهزة متعددة مع ضمان بيانات موثوقة

الإرسال. إن بناء المفتاح من الدرجة الصناعية وميزات الإدارة المتقدمة تجعله

مناسبًا بشكل خاص للتطبيقات الهامة حيث يكون كل من توصيل الطاقة وموثوقية الشبكة

ضروريين.

الميزات

► إطار جامبو 10K بايت

► IEEE 802.3az إيثرنت موفر للطاقة (EEE)

► علبة ألومنيوم IP40

► يدعم تركيب DIN-Rail

► -40 درجة مئوية إلى 80 درجة مئوية (-40 درجة فهرنهايت إلى 176 درجة فهرنهايت) درجة حرارة التشغيل

► دعم 16x10/100/1000Base-T + 4x1000Base-X SFP +

► منفذ RJ45 10/100/1000Mbps يدعم ازدواج كامل/نصف، تفاوض تلقائي، MDI/MDIX تلقائي

► متوافق مع IEEE802.3af/at

► يدعم مفتاح DIP شبكة VLAN بمفتاح واحد، وإدارة الحلقة بمفتاح واحد، وإعادة تعيين PoE، وشبكة PoE بمسافة 250 متر

► دعم توصيل منفذ USB-C لسهولة الإدارة، دون الحاجة إلى الوصول إلى المنفذ التسلسلي RS232 على الإطلاق

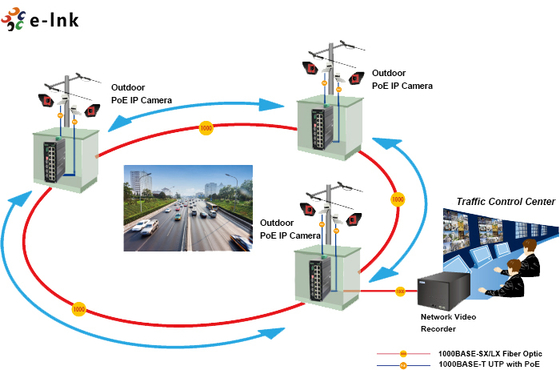

التطبيق

الفهارس الفنية

إيثرنت
المعايير:	IEEE802.3 10BASE-T
	IEEE802.3u 100BASE-TX/FX
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3p QoS
	IEEE802.1d Spanning Tree
معدل التمرير والتصفية:	14,880pps (10Mbps)
	148,800pps (100Mbps)
	1,488,000pps (1000Mbps)
ذاكرة مخزن مؤقت للحزم:	12M بت
نوع المعالجة:	التخزين والتمرير
عرض النطاق الترددي للوحة الخلفية	110 جيجابت في الثانية
الحد الأقصى لطول الحزمة:	إطار جامبو 10K بايت
حجم جدول العناوين:	8K عناوين MAC
الواجهة
الموصل:	16 × RJ45
RS485:	1 × RS485 (اختياري)
المنفذ البصري:	4 × 1000Base-X SFP
USB-C:	1 × USB-C (للإدارة)
واجهة تسلسلية RS485 (اختياري)
الواجهة المادية	طرف لولبي قياسي صناعي بـ 3 سنون
نوع البيانات	1Ch RS485 ثنائي الاتجاه
إشارات RS-485	Data+، Data-، GND
مسافة خط المنفذ التسلسلي (النحاس)	1000 متر
معدل الباود	0 ~ 800 كيلوبت في الثانية
PoE (الطاقة عبر الإيثرنت)
المعيار:	IEEE 802.3at Power over Ethernet Plus
	IEEE 802.3af Power over Ethernet
المنفذ:	RJ45
تعيين دبابيس الطاقة	4/5(+), 7/8(-)
ميزانية PoE:	ما يصل إلى 480 واط ميزانية PoE
البيئةدرجة حرارة التشغيل:
-40 درجة مئوية إلى 80 درجة مئوية (-40 درجة فهرنهايت إلى 176 درجة فهرنهايت)	درجة حرارة التخزين:
-40 درجة مئوية إلى 85 درجة مئوية (-40 درجة فهرنهايت إلى 185 درجة فهرنهايت)	الرطوبة النسبية:
5% إلى 95% بدون تكاثف	MTBF
> 200,000 ساعة	كهربائي وميكانيكي
طاقة الإدخال:

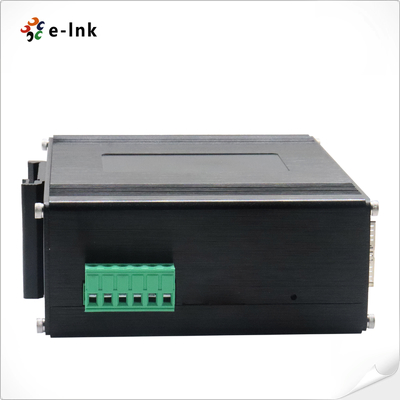

48~57VDC، طاقة زائدة عن الحاجة (كتلة طرفية بـ 6 سنون)	استهلاك الطاقة:
8 واط كحد أقصى (PoE قيد الاستخدام	<480 واط)الحماية:
زيادة حمل طاقة الإدخال:
إعادة تعيين تلقائي	القطبية العكسية:
موجود	مفتاح DI
مفتاح DIPوظيفة مفتاح DIP بـ 4 أرقام
DIP	الوظيفة	الإعدادات	SW 1
	VLAN	دعم IEEE 802.1Q 4K VLAN، دعم QINQ، VLAN مزدوج	إيقاف - تعطيل	مؤشرات LED:
	إدارة الحلقة	تشغيل - تمكين	إيقاف - تعطيل	مؤشرات LED:
	شبكة PoE بمسافة 250 متر	تشغيل - تمكين	إيقاف - تعطيل	مؤشرات LED:
	إعادة تعيين PoE	تشغيل - تمكين	إيقاف - تعطيل	مؤشرات LED:
PWR:
حالة الطاقة	إيثرنت (لكل منفذ):
الرابط/النشاط	PoE:
حالة PoE	الألياف:
منفذ Gigabit SFP: F17~F20	الأبعاد (العرض × العمق × الارتفاع):
155 × 115 × 85 ملم	الوزن:
1.2 كجم	الغلاف:
علبة ألومنيوم	خيارات التركيب:
تركيب DIN-Rail	ميزات البرنامج
بروتوكولات التكرار
دعم STP/RSTP/MSTP/ERPSv2، تجميع الارتباط	دعم البث المتعدد
دعم IGMP Snooping V1/V2/V3، دعم GMRP، GVMP، 802.1Q	VLAN
دعم IEEE 802.1Q 4K VLAN، دعم QINQ، VLAN مزدوج	إدارة الوقت
SNTP	QOS
إعادة توجيه قائمة على التدفق	تحديد معدل قائم على التدفق تصفية الحزم القائمة على التدفق 8* قوائم انتظار إخراج لكل منفذ 802.1p/DSCP تعيين الأولوية Diff-Serv QoS، علامة/ملاحظة الأولوية خوارزمية جدولة قائمة الانتظار (SP، WRR، SP+WRR) ACL
إصدار ACL قائم على المنفذ	ACL بناءً على المنفذ و VLAN تصفية الحزم L2 إلى L4، مطابقة رسالة 80 بايت الأولى. توفير ACL بناءً على MAC، عنوان MAC الوجهة، IP المصدر، IP الوجهة، نوع بروتوكول IP، منفذ TCP/UDP، نطاق منفذ TCP/UDP، و VLAN، إلخ إدارة PoE
الحد الأقصى للطاقة الإجمالية لإمداد طاقة PoE	تخصيص طاقة إخراج PoE تكوين أولوية إخراج PoE حالة عمل PoE جدولة تشغيل PoE الصيانة التشخيصية
دعم انعكاس المنفذ، Syslog، Ping	وظيفة الإدارة
دعم CLI، WEB، SNMPv1/v2/v3، خادم Telnet للإدارة، EEE، LLDP، خادم/عميل DHCP (IPv4/IPv6)، Cloud/MQTT	إدارة الإنذار
دعم إخراج إنذار الترحيل في اتجاه واحد، RMON، TRAP	الأمان
حماية عاصفة البث، HTTPS/SSLv3، AAA & RADIUS، SSH2.0	دعم DHCP Snooping، الخيار 82، وصول أمان 802.1X, دعم الإدارة الهرمية للمستخدم، قائمة التحكم في الوصول ACL, دعم DDOS، تصفية/ربط MAC المستندة إلى المنفذ، الثقوب السوداء MAC، حماية مصدر IP، عزل المنفذ، حد سرعة رسالة ARP ميزات الطبقة 2+ المتقدمة
إدارة IPv4/IPv6	المسار الثابت الموافقات التنظيمية
ISO9001، CE، RoHS، FCC
EN55022:2010+AC: 2011، الفئة A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
معلومات الطلب

الموديل
