محولات SFP 24 TP المدارة صناعياً و 4 منافذ الألياف الإيثيرنتية لتكامل الشبكات

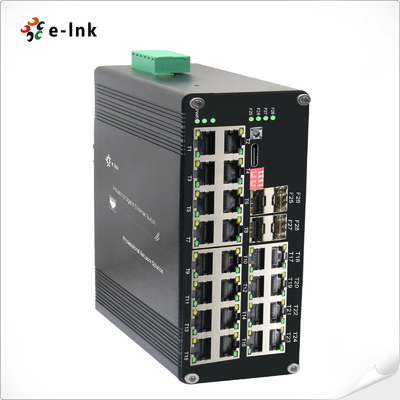

مفتاح إيثرنت مُدار من الفئة الصناعية L2+ بـ 24 منفذ 10/100/1000T + 4 منافذ 1000X SFP

نظرة عامة

سلسلة ETH-DIMC2424M عبارة عن مفتاح إيثرنت مُدار من الفئة الصناعية L2+ مصمم لـ

عمليات نشر الشبكات عالية الكثافة في البيئات الصعبة. يتميز بـ 24 منفذًا 10/100/1000Base-T(X)

منافذ نحاسية و 4 فتحات ألياف ضوئية 1000Base-X SFP، يوفر هذا المفتاح المتين اتصالاً استثنائيًا

وأداءً للتطبيقات الصناعية.

الميزات الرئيسية:
- كثافة منافذ عالية: 24 منفذ إيثرنت جيجابت مع تفاوض تلقائي مع دعم مزدوج كامل/نصف مزدوج وتلقائي

دعم MDI/MDI-X
- وصلات ألياف مرنة: 4 فتحات SFP متوافقة مع وحدات أحادية الوضع/متعددة الأوضاع (1/2 نواة)
- إدارة L2+ متقدمة: ميزات شاملة بما في ذلك VLAN و QoS والأمان والشبكة

المراقبة
- متانة صناعية: مصمم للتشغيل الموثوق به في الظروف القاسية (-40 درجة مئوية إلى +75 درجة مئوية)

التطبيقات المثالية:
✓ أنظمة التشغيل الآلي الصناعية واسعة النطاق
✓ شبكات المراقبة IP عالية الكثافة
✓ عمليات نشر نقطة الوصول اللاسلكية للمؤسسات
✓ اتصال الموقع البعيد مع النقل الخلفي بالألياف
✓ البنية التحتية الهامة التي تتطلب معدات مُحصّنة

بفضل مزيجه من عدد المنافذ العالي واتصال الألياف، توفر سلسلة ETH-DIMC2424M حلاً

قابلاً للتطوير للشبكات التي تتطلب كلاً من الوصول النحاسي وقدرات العمود الفقري للألياف. الـ

يضمن بناء المفتاح من الدرجة الصناعية أداءً موثوقًا به في البيئات القاسية، بينما

تمكن ميزات الإدارة المتقدمة من التحكم الدقيق في الشبكة والتحسين. هذا يجعله

مناسبًا بشكل خاص للتطبيقات التي تكون فيها موثوقية الشبكة وقابليتها للتوسع والإدارة عن بُعد

متطلبات حاسمة.

الميزات

► إطار جامبو 10K بايت

► IEEE 802.3az إيثرنت موفر للطاقة (EEE)

► علبة ألومنيوم IP40

► يدعم تركيب DIN-Rail

      ► -40 درجة مئوية إلى 80 درجة مئوية (-40 درجة فهرنهايت إلى 176 درجة فهرنهايت) تشغيل

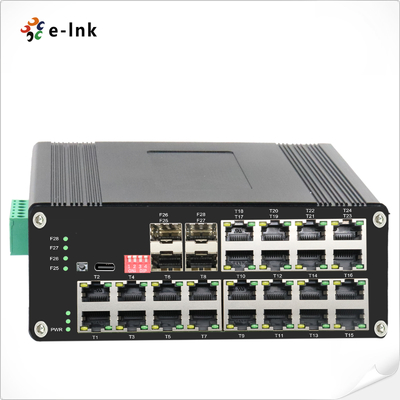

► دعم 24x10/100/1000Base-T + 4x1000Base-X SFP

► يدعم منفذ 10/100/1000Mbps RJ45 الازدواج الكامل/نصف الازدواج، والتفاوض التلقائي، و MDI/MDIX التلقائي

► دعم توصيل منفذ USB-C للإدارة السهلة، دون الحاجة إلى الوصول إلى RS232

المنفذ التسلسلي على الإطلاق

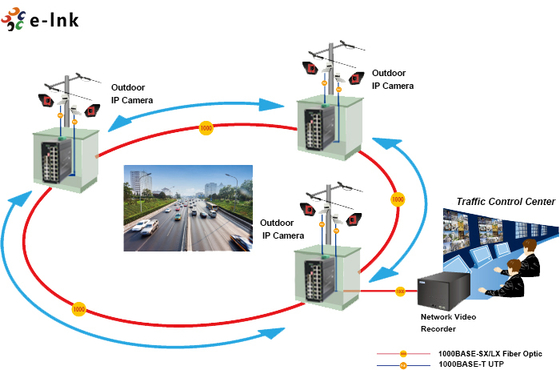

التطبيق

الفهارس الفنية

إيثرنت
المعايير:	IEEE802.3 10BASE-T
	IEEE802.3u 100BASE-TX/FX
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3p QoS
	IEEE802.1d Spanning Tree
معدل التمرير والتصفية:	14,880pps (10Mbps)
	148,800pps (100Mbps)
	1,488,000pps (1000Mbps)
ذاكرة مخزن مؤقت للحزم:	12M بت
نوع المعالجة:	التخزين والتمرير
عرض النطاق الترددي للوحة الخلفية	110 جيجابت في الثانية
الحد الأقصى لطول الحزمة:	إطار جامبو 10K بايت
حجم جدول العناوين:	8K عناوين MAC
الواجهة
الموصل:	24 x RJ45
RS485:	1 x RS485 (اختياري)
المنفذ البصري:	4 x 1000Base-X SFP
USB-C:	1 x USB-C (للإدارة)
واجهة RS485 التسلسلية (اختياري)
الواجهة المادية	طرف لولبي قياسي صناعي ثلاثي المسامير
نوع البيانات	1Ch RS485 ثنائي الاتجاه
إشارات RS-485	بيانات+، بيانات-، GND
مسافة خط المنفذ التسلسلي (النحاس)	1000 متر
معدل الباود	0 ~ 800 كيلوبت في الثانية
البيئةدرجة حرارة التشغيل:
-40 درجة مئوية إلى 80 درجة مئوية (-40 درجة فهرنهايت إلى 176 درجة فهرنهايت)	درجة حرارة التخزين:
-40 درجة مئوية إلى 85 درجة مئوية (-40 درجة فهرنهايت إلى 185 درجة فهرنهايت)	الرطوبة النسبية:
5% إلى 95% بدون تكثف	MTBF
> 200,000 ساعة	الكهربائية والميكانيكية
طاقة الإدخال:

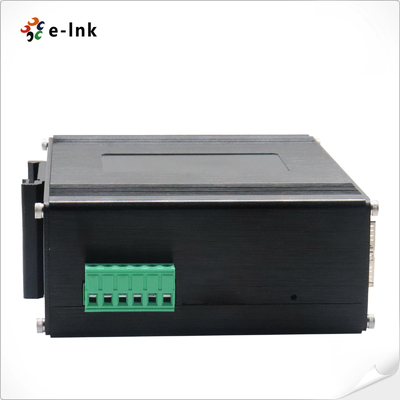

12~48VDC، طاقة زائدة عن الحاجة (كتلة طرفية ذات 6 سنون)	استهلاك الطاقة:
8 واط كحد أقصى	الحماية:
زيادة حمل طاقة الإدخال:
إعادة الضبط التلقائي	القطبية العكسية:
موجود	DI
مفتاح Pوظيفة مفتاح DIP رباعي الأرقام
DIP	الوظيفة	الإعدادات	SW 1
	VLAN	دعم IEEE 802.1Q 4K VLAN، دعم QINQ، VLAN مزدوج،	OFF - معطل	SW 3
	إدارة الحلقة	ON - تم التمكين	OFF - معطل	SW 3
	محجوز	ON - محجوز	OFF - محجوز	مؤشرات LED:
	محجوز	ON - محجوز	OFF - محجوز	مؤشرات LED:
PWR:
حالة الطاقة	إيثرنت (لكل منفذ):
الرابط/النشاط	منفذ RJ45
(T1~T24)	الألياف:
منفذ Gigabit SFP: F25~F28	الأبعاد (العرض × العمق × الارتفاع):
155 × 115 × 85 ملم	الوزن:
1.2 كجم	الغلاف:
علبة ألومنيوم	خيارات التركيب:
تركيب DIN-Rail	ميزات البرنامج
بروتوكولات التكرار
دعم STP/RSTP/MSTP/ERPSv2، تجميع الارتباط	دعم البث المتعدد
دعم IGMP Snooping V1/V2/V3، دعم GMRP، GVMP، 802.1Q	VLAN
دعم IEEE 802.1Q 4K VLAN، دعم QINQ، VLAN مزدوج،	إدارة الوقت
SNTP	QOS
إعادة التوجيه المستند إلى التدفق	تحديد معدل التدفق المستند إلى التدفق تصفية الحزم المستندة إلى التدفق 8* قوائم انتظار الإخراج لكل منفذ 802.1p/DSCP تعيين الأولوية Diff-Serv QoS، علامة/ملاحظة الأولوية خوارزمية جدولة قائمة الانتظار (SP، WRR، SP+WRR) ACL
إصدار ACL المستند إلى المنفذ	ACL بناءً على المنفذ و VLAN تصفية الحزم من L2 إلى L4، مطابقة أول 80 بايت من الرسالة. توفير ACL بناءً على MAC، عنوان MAC الوجهة، IP المصدر، IP الوجهة، نوع بروتوكول IP، منفذ TCP/UDP، نطاق منفذ TCP/UDP، و VLAN، إلخ الصيانة التشخيصية
دعم انعكاس المنفذ، Syslog، Ping	وظيفة الإدارة
دعم CLI، WEB، SNMPv1/v2/v3، خادم Telnet للإدارة، EEE، LLDP، خادم/عميل DHCP (IPv4/IPv6)، Cloud/MQTT	إدارة الإنذار
دعم مخرج إنذار الترحيل أحادي الاتجاه، RMON، TRAP	الأمان
حماية عاصفة البث، HTTPS/SSLv3، AAA و RADIUS، SSH2.0	دعم DHCP Snooping، الخيار 82، وصول أمان 802.1X، دعم الإدارة الهرمية للمستخدم، قائمة التحكم في الوصول ACL، دعم DDOS، تصفية/ربط MAC المستندة إلى المنفذ، الثقوب السوداء MAC، حماية مصدر IP، تحديد سرعة رسالة ARP ميزات الطبقة 2+ المتقدمة
إدارة IPv4/IPv6	المسار الثابت الموافقات التنظيمية
ISO9001، CE، RoHS، FCC
EN55022:2010+AC: 2011، الفئة أ
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
معلومات الطلب

الموديل
