E-لينك الصين التكنولوجيا المحدودة.
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| محول الطاقة:: | تيار مستمر 5 ~ 12 فولت | استهلاك الطاقة:: | <5 واط |
|---|---|---|---|
| البعد:: | 80 × 40 × 20 ملم | وزن:: | 0.8 كجم / زوج |
| تصاعد:: | سطح المكتب |
نظرة عامة

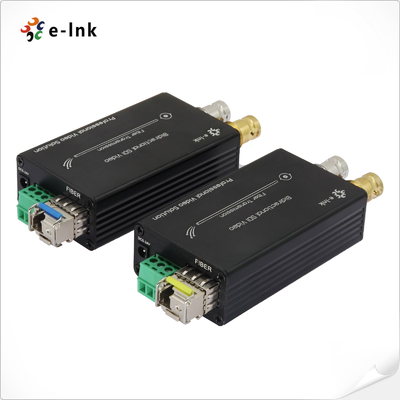

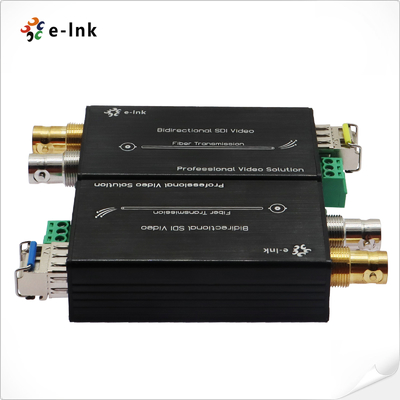

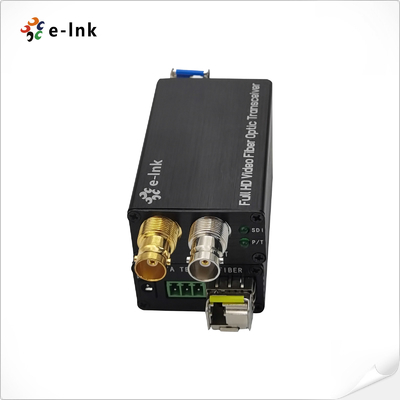

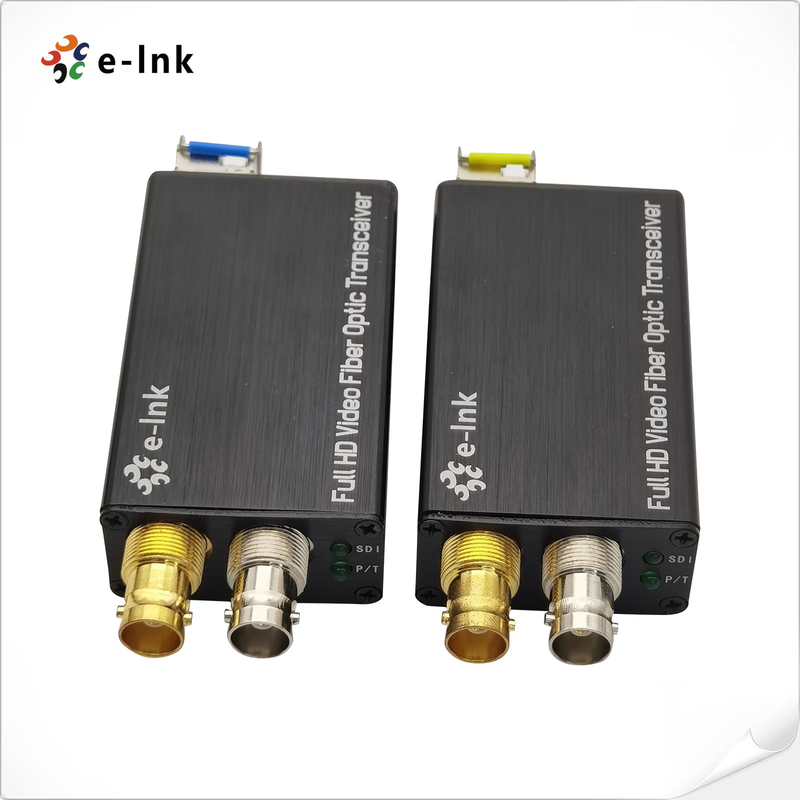

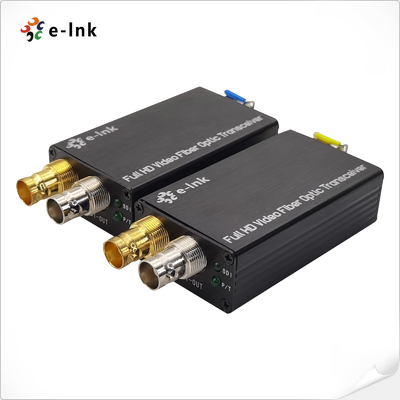

الـمحولات الألياف 3G/HD-SDI من النوع الصغيرمصممة لنقل الفيديو المهني، تدعم
فيديو 3G/HD-SDI ثنائي الاتجاه بقناة واحدة(مع صوت مضمن) عبر كابل واحد من الألياف البصرية.
يتضمن هذا الحل زوج من جهاز الإرسال والإستقبالفي الوقت الحقيقي,بدون خسارة,
فيديو رقمي غير مضغوطفي جودة البث، يدعم بشكل كامل جميع الأنماط المرضية،
ضمان نقل إشارة مستقرة وموثوقةإشارات 1080P 3G / HD-SDIمثالي لمراقبة الأمن,
مؤتمرات الفيديو,البث المباشر، والحدثتطبيقات الإنتاج.
الخصائص
كل قناة تشمل4 قنواتالصوت المدمج
تعادل الكابلات التلقائي، يستخدم لجميع معدلات أقل من 3.2 جيجابايت/ثانية (Belden 1694A)
إعادة التشغيل التلقائي 270Mbit/s - 1.48Gbit/s - 3Gbit/s
متوافقة مباشرة معأنظمة الكاميرات HD-SDI
القدرة على نقل الطاقة لفترة طويلةما يصل إلى 80 كم
التبادل الساخن والسداد الساخن
-معالجة جميع الأنماط المرضية، الإرسال الرقمي بالكامل دون ضغط مستوى البث
إشارة حالة LED لمراقبة ظروف العمل
نطاق ديناميكي فائق البصري و خال من التعديل
- نطاق درجة الحرارة الواسع للغاية على مستوى الصناعة (-20 درجة مئوية ~ + 70 درجة مئوية) ، قابلة للتكيف مع مختلف البيئات.
| واجهة الألياف البصرية | |
| واجهة الألياف | سيبلكس LC |
| مسافة الإرسال | 0-20 كيلومتر (مسافة أخرى متاحة) |
| طول الموجة | 1310nm/1550nm |
| فيديو | |
| واجهة الفيديو | BNC |
| عائق مدخل/مخرج فيديو | 75Ω |
| فولتاج مدخل/مخرج فيديو | النموذجي:1Vpp، Min 0.5Vpp، Max 1.5Vpp |
| معدل بتات الفيديو | ماكس 3.2Gb/s |
| المكاسب التفاضلية (10٪ ٪ 90٪ APL) | < 1% |
| دعم تنسيق SDI | 625/25 PAL |
| 525/29.97 NTSC، 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| معيار فيديو SDI | 270Mbps (SD-SDI) ، 1.485Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s الرسم البياني ((3G-SDI) | |
| SMPTE424M 3Gb / s واجهة سلسلية ((3G-SDI) | |
| الكهرباء | |
| محول الطاقة | التيار المستمر 5 ~ 12 فولت |
| استهلاك الطاقة | < 5W |
| مؤشر LED | |
| SDI | فيديو SDI |
| الناتج | إمدادات الطاقة |
| الميكانيكية | |

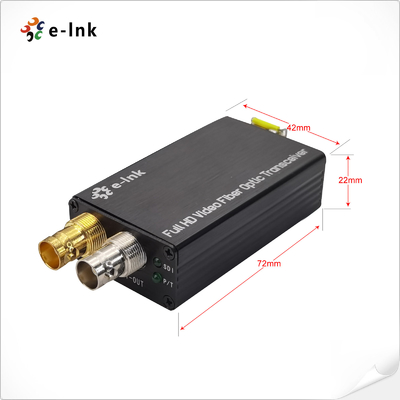

| الأبعاد (LxWxH) | 80 × 40 × 20 ملم |
| الوزن | 0.8 كجم لكل زوج |
| الغلاف | غلاف من الألومنيوم |
| خيارات التثبيت | سطح المكتب |
| البيئة | |
| درجة حرارة العمل | -20 درجة مئوية+70 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية+80 درجة مئوية |
| رطوبة العمل | 0~95% |
| MTBF | ≥100000 ساعة |
معلومات الطلب
| النموذج | الوصف |
| LN K-MHD-BIMM | نوع صغير HD-SDI ثنائي الاتجاه إلى محولات الألياف، MMF، LC Fiber Connector 500 متر، بما في ذلك جهاز الإرسال والإستقبال، تستخدم من قبل الأزواج |
| LNK-MHD-BI20 | نوع مصغر HD-SDI ثنائي الاتجاه إلى محول الألياف، SMF، LC Fiber Connector 20KM، بما في ذلك جهاز الإرسال والمستقبل، تستخدم من قبل الأزواج |
| LNK-MHD-BI40 | نوع مصغر HD-SDI ثنائي الاتجاه إلى محول الألياف، SMF، LC Fiber Connector 40KM، بما في ذلك جهاز الإرسال والمستقبل، تستخدم من قبل الأزواج |
| النموذج | الوصف |
| LNK-M3G-BIMM | نوع صغير ثنائي الاتجاه 3G-SDI إلى محول الألياف، MMF، LC Fiber Connector 500 متر، بما في ذلك جهاز الإرسال والقبول، يستخدم من قبل الأزواج |
| (LNK-M3G-BI20) | نوع صغير ثنائي الاتجاه 3G-SDI إلى محول الألياف، SMF، LC Fiber Connector 20KM، بما في ذلك جهاز الإرسال والمتلقي، تستخدم من قبل الأزواج |
| LNK-M3G-BI40 | نوع صغير ثنائي الاتجاه 3G-SDI إلى محول الألياف، SMF، LC Fiber Connector 40KM، بما في ذلك جهاز الإرسال والمتلقي، تستخدم من قبل الأزواج |
التطبيق
