E-لينك الصين التكنولوجيا المحدودة.
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| واجهة الألياف: | Simplex LC | مسافة الإرسال: | 550 م - 20 كم |
|---|---|---|---|
| طول الموجة: | 1310 نانومتر / 1550 نانومتر | الأبعاد (LxWxH): | 79 × 27 × 18 ملم |
| الوزن: | 0.5 كجم/زوج | الغلاف: | حالة الألومنيوم |
| خيارات التركيب: | سطح المكتب | درجة حرارة العمل: | -20 درجة مئوية +70 درجة مئوية |
نظرة عامة

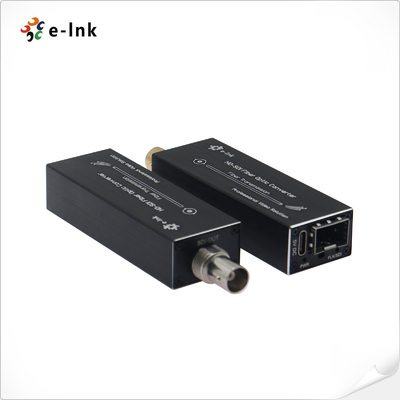

سلسلة LNK-MHD هي مُوسع ألياف HD-SDI مضغوط وموثوق به مصمم للفيديو المهني
هذا الحل يحتوي على مجموعة جهاز إرسال واستقبال تدعم:
- فيديو HD-SDI من قناة واحدة مع صوت مضمن
- الإرسال لمسافات طويلة عبر كابل واحد للألياف الضوئية
مع تصميم توفير المساحة يمكن دمج الموسع بسهولة في الأنظمة أو المعدات القائمة
الرفوف مثالية للتطبيقات المتطلبة في:
• بيئات البث والإنتاج المباشر
• أنظمة مراقبة مهنية
• استوديوات وإعدادات البث الخارجي
يقدم هذا الحل plug-and-play نقل إشارة HD-SDI مستقر مع الحفاظ على فيديو متفوق
الجودة على مسافات طويلة. عامل الشكل المدمج يجعله مناسبًا بشكل خاص للخدمات المتنقلة
وحدات الإنتاج والمنشآت ذات المساحة المحدودة.
المزايا الرئيسية تشمل:
- أداء بطء منخفض
- سهولة التثبيت والتشغيل
- بناء صلب للاستخدام المهني
- التوافق مع معدات HD-SDI القياسية
حل فعال من حيث التكلفة لتوسيع إشارات HD-SDI عبر البنية التحتية للألياف
تطبيقات الفيديو
الخصائص
الموازنة التلقائية للأسلاك لضمان سلامة الإشارة
الإعادة التلقائية 270Mbit/s - 1.48Gbit/s
كل قناة تتضمن 8-قناة الصوت المضمنة
نقل مستوى البث الرقمي الكامل دون ضغط
نطاق درجة الحرارة الواسع للغاية على مستوى الصناعة (-20 °C ~ + 70 °C) ، قابلة للتكيف مع مختلف البيئات
التطبيق
المؤشرات التقنية
| واجهة الألياف البصرية | |
| واجهة الألياف | سيبلكس LC |
| مسافة الإرسال | 550م-20كيلومتر |
| طول الموجة | 1310nm/1550nm |
| فيديو | |

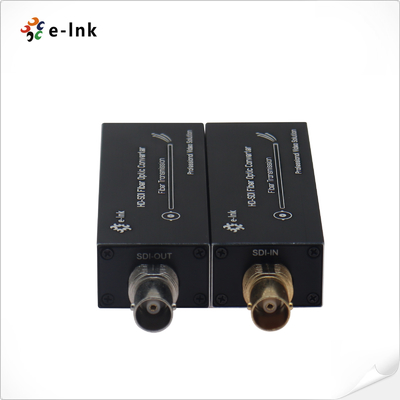

| واجهة الفيديو | BNC |
| عائق مدخل/مخرج فيديو | 75Ω |
| فولتاج مدخل/مخرج فيديو | النموذجي:1Vpp، Min 0.5Vpp، Max 1.5Vpp |
| معدل بتات الفيديو | ماكس 1.48 جيجابايت/ثانية |
| المكاسب التفاضلية (10٪ ٪ 90٪ APL) | < 1% |
| دعم تنسيق SDI | 625/25 PAL |
| 525/29.97 NTSC، 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| معيار فيديو SDI | 270Mbps (SD-SDI) |
| 1.485 جيجابايت في الثانية (HD-SDI) | |
| الكهرباء | |

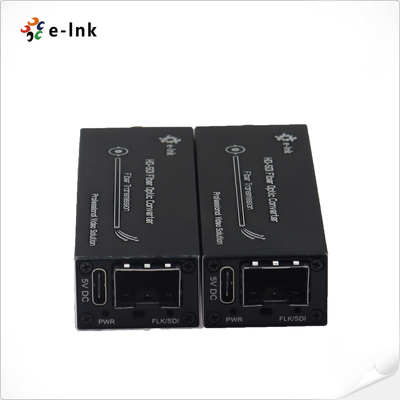

| محول الطاقة | 5 فولت متزامن، واجهة من النوع C |
| استهلاك الطاقة | <3W |
| مؤشر LED | |
| SDI | فيديو SDI |
| الناتج | إمدادات الطاقة |
| الميكانيكية | |
| الأبعاد (LxWxH) | 79 × 27 × 18 ملم |
| الوزن | 0.5 كجم لكل زوج |
| الغلاف | غلاف من الألومنيوم |
| خيارات التثبيت | سطح المكتب |
| البيئة | |
| درجة حرارة العمل | -20 درجة مئوية+70 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية+80 درجة مئوية |
| رطوبة العمل | 5٪ إلى 90٪ غير مكثفة |
| رطوبة التخزين | 5% ~ 90% غير مكثفة |
| MTBF | ≥100000 ساعة |
معلومات الطلب
| النموذج | الوصف |
| LNK-MHD-MM | تحويل HD-SDI إلى الألياف المصغرة ، MMF ، LC Fiber Connector 500 متر ، بما في ذلك جهاز الإرسال والإستقبال ، يستخدم من قبل الأزواج |
| LNK-MHD-20 | تحويل HD-SDI المصغر إلى الألياف ، SMF ، LC Fiber Connector 20KM ، بما في ذلك جهاز الإرسال والإستقبال ، يستخدم بالأزواج |
