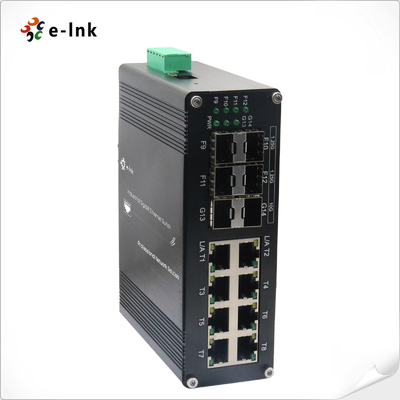

صناعية SFP + 8 موانئ TP و 6 موانئ الألياف الإدارة إثنترانيت المفتاح لدمج الشبكات

خيارات SFP

نظرة عامة

سلسلة ETH-IMC2408M هي مُبدِّل إيثرنت مُدار متعدد الجيجابت صناعي مُصمم لـ

شبكات عالية الأداء في البيئات الصعبة. يجمع بين 8× منافذ نحاسية جيجابت، و 4× 1G

فتحات SFP، و 2× منافذ 10G SFP+، يوفر هذا المُبدِّل المُقوّى مرونة اتصال استثنائية لـ

التطبيقات كثيفة النطاق الترددي.

الميزات والفوائد الرئيسية:
✔ تكوين المنفذ الهجين:
- 8× منافذ 10/100/1000Base-T(X) RJ45 مع MDI/MDI-X تلقائي
- 4× فتحات 1000Base-X SFP (1G)
- 2× منافذ 10G SFP+ لوصلات الربط عالية السرعة

✔ دعم الألياف المُستقبلي:
- متوافق مع كل من بصريات 1G و 10G
- يدعم وحدات SFP/SFP+ أحادية الوضع/متعددة الأوضاع (1/2 نواة)
- يُمكّن الاتصال لمسافات طويلة تصل إلى 80 كم (مع البصريات المناسبة)

✔ موثوقية من الدرجة الصناعية:
- نطاق درجة حرارة التشغيل من -40 درجة مئوية إلى +75 درجة مئوية
- خيارات تركيب على سكة DIN أو على الحائط
- حماية من الاندفاع ومقاومة الاهتزازات

✔ إدارة متقدمة:
- VLAN و QoS و IGMP snooping
- انعكاس المنفذ وأولوية حركة المرور
- واجهات إدارة الويب/CLI/SNMP

التطبيقات المثالية:
• أنظمة المراقبة ذات النطاق الترددي العالي مع كاميرات IP بدقة 4K
• شبكات العمود الفقري الصناعية التي تتطلب وصلات ربط 10G
• نقاط تجميع لاسلكية لتطبيقات 5G/Wi-Fi 6
• أنظمة النقل الذكية (ITS، اتصالات السكك الحديدية)

بفضل مزيجه الفريد من منافذ الوصول 1G ووصلات الألياف 10G، فإن سلسلة ETH-IMC2408M

تسد الفجوة بين أجهزة الحافة والشبكات الأساسية. يضمن تصميم المُبدِّل المُقوّى

تشغيلاً موثوقًا به في الظروف القاسية مع توفير نطاق ترددي قابل للتطوير للشبكة المتزايدة

المطالب.

الميزات

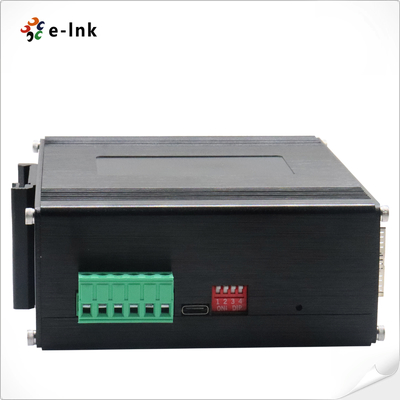

► دعم توصيل منفذ USB-C للإدارة السهلة، دون الحاجة إلى الوصول إلى RS232

المنفذ التسلسلي على الإطلاق

► إطار جامبو 9K بايت

► IEEE 802.3az إيثرنت موفر للطاقة (EEE)

► علبة ألومنيوم IP40

► يدعم تركيب سكة DIN

► درجة حرارة التشغيل من -40 درجة مئوية إلى 80 درجة مئوية (-40 درجة فهرنهايت إلى 176 درجة فهرنهايت)

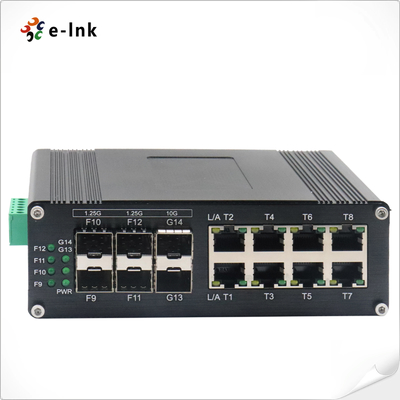

► يدعم 8x10/100/1000Base-T + 4x1000Base-X SFP + 2x 10GBase-SR/LR SFP

► منفذ RJ45 10/100/1000Mbps يدعم الازدواج الكامل/نصف الازدواج، والتفاوض التلقائي، و MDI/MDIX التلقائي

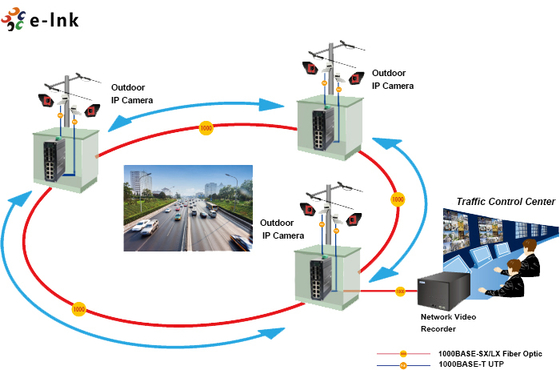

التطبيق

الفهارس الفنية

إيثرنت
المعايير:	IEEE802.3 10BASE-T
	IEEE802.3u 100BASE-TX/FX
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3ae 10GBase-R
	IEEE802.3p QoS
	IEEE802.1d Spanning Tree
معدل التمرير والتصفية:	14,880pps (10Mbps)
	148,800pps (100Mbps)
	1,488,000pps (1000Mbps)
	1,488,000,000pps (10000Mbps)
ذاكرة مخزن مؤقت للحزم:	12M بت
نوع المعالجة:	التخزين والتمرير
نطاق التردد الخلفي	110 جيجابت في الثانية
الحد الأقصى لطول الحزمة:	إطار جامبو 9K بايت
حجم جدول العناوين:	8K عناوين MAC
الواجهة
الموصل:	8 x RJ45
RS485:	1 x RS485 (اختياري)
المنفذ البصري:	4 x 1000Base-X SFP 2 x 10G Base-SR/LR SFP+
USB-C:	1 x USB-C (للإدارة)
واجهة تسلسلية RS485 (اختياري)
الواجهة المادية	طرف لولبي قياسي صناعي بـ 3 سنون
نوع البيانات	1Ch RS485 ثنائي الاتجاه
إشارات RS-485	Data+، Data-، GND
مسافة خط المنفذ التسلسلي (النحاس)	1000 متر
معدل الباود	0 ~ 800 كيلوبت في الثانية
البيئةدرجة حرارة التشغيل:
-40 درجة مئوية إلى 80 درجة مئوية (-40 درجة فهرنهايت إلى 176 درجة فهرنهايت)	درجة حرارة التخزين:
-40 درجة مئوية إلى 85 درجة مئوية (-40 درجة فهرنهايت إلى 185 درجة فهرنهايت)	الرطوبة النسبية:
5% إلى 95% بدون تكثف	MTBF
> 200,000 ساعة	كهربائي وميكانيكي
مدخلات الطاقة:
12~48VDC، طاقة زائدة عن الحاجة (كتلة طرفية بـ 6 سنون)	استهلاك الطاقة:
8 واط كحد أقصى (PoE قيد الاستخدام	<240 واط)الحماية:
زيادة تحميل مدخلات الطاقة:
إعادة ضبط تلقائية	القطبية العكسية:
موجود	DI
مفتاح Pوظيفة مفتاح DIP بـ 4 أرقام
DIP	الوظيفة	الإعدادات	SW 1
	VLAN	دعم IEEE 802.1Q 4K VLAN، دعم QINQ، VLAN مزدوج,	OFF - مُعطّل	SW 3
	إدارة الحلقة	ON - مُفعّل	OFF - مُعطّل	SW 3
	محجوز	ON - محجوز	OFF - محجوز	مؤشرات LED:
	محجوز	ON - محجوز	OFF - محجوز	مؤشرات LED:
PWR:
حالة الطاقة	إيثرنت (لكل منفذ):
الرابط/النشاط	الألياف:
منفذ Gigabit SFP: F9~F12	منفذ 10G SFP+: F13, F14
	الأبعاد (العرض × العمق × الارتفاع):
149 × 114 × 50 مم	الوزن:
0.55 كجم	الغلاف:
علبة ألومنيوم	خيارات التركيب:
تركيب سكة DIN	ميزات البرنامج
بروتوكولات التكرار
دعم STP/RSTP/MSTP/ERPSv2، تجميع الارتباط	دعم البث المتعدد
دعم IGMP Snooping V1/V2/V3، دعم GMRP، GVMP، 802.1Q	VLAN
دعم IEEE 802.1Q 4K VLAN، دعم QINQ، VLAN مزدوج,	إدارة الوقت
SNTP	QOS
إعادة توجيه قائمة على التدفق	تحديد معدل قائمة على التدفق تصفية الحزم قائمة على التدفق 8* قوائم انتظار إخراج لكل منفذ 802.1p/DSCP تعيين الأولوية Diff-Serv QoS، علامة/إعادة تحديد الأولوية خوارزمية جدولة قائمة الانتظار (SP، WRR، SP+WRR) ACL
إصدار ACL قائم على المنفذ	ACL بناءً على المنفذ و VLAN تصفية الحزم من L2 إلى L4، مطابقة أول 80 بايت من الرسالة. توفير ACL بناءً على MAC، عنوان MAC الوجهة، IP المصدر، IP الوجهة، نوع بروتوكول IP، منفذ TCP/UDP، نطاق منفذ TCP/UDP، و VLAN، إلخ الصيانة التشخيصية
دعم انعكاس المنفذ، Syslog، Ping	وظيفة الإدارة
دعم CLI، WEB، SNMPv1/v2/v3، خادم Telnet للإدارة، EEE، LLDP، خادم/عميل DHCP (IPv4/IPv6)، Cloud/MQTT	إدارة الإنذار
دعم إخراج إنذار الترحيل في اتجاه واحد، RMON، TRAP	الأمان
حماية عاصفة البث، HTTPS/SSLv3، AAA و RADIUS، SSH2.0	دعم DHCP Snooping، الخيار 82، وصول أمان 802.1X, دعم الإدارة الهرمية للمستخدم، قائمة التحكم في الوصول ACL, دعم DDOS، تصفية/ربط MAC قائم على المنفذ، ثقوب سوداء MAC، حماية مصدر IP، تحديد سرعة رسالة ARP ميزات الطبقة 2+ المتقدمة
إدارة IPv4/IPv6	مسار ثابت الموافقات التنظيمية
ISO9001، CE، RoHS، FCC
EN55022:2010+AC: 2011، الفئة A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
معلومات الطلب

الموديل
