E-لينك الصين التكنولوجيا المحدودة.
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| موصل: | 3 × RJ45 مع وظيفة 802.3at PoE + حاقن (المنافذ 1 إلى 3) | منفذ بصري: | 1 × SFP 1000Base-X أو 100Base-FX (الكشف التلقائي) |
|---|---|---|---|
| الميناء: | منفذ RJ45 | تعيين دبوس الطاقة: | 4/5 (+) ، 7/8 (-) |
| الأبعاد (WxDxH): | 95 × 70 × 30 ملم | الوزن: | 0.3 كجم |
خيارات SFP
نظرة عامة

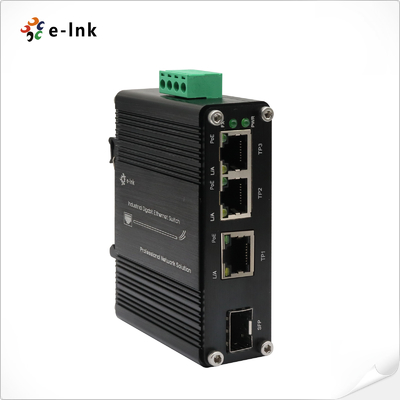

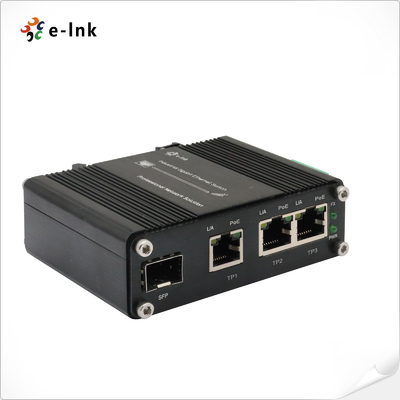

سلسلة LNK-IMC103GP-SFP عبارة عن محول PoE+ غير مُدار من الدرجة الصناعية ومصمم لـ
عمليات النشر في البيئات القاسية. يتميز بـ 3 × منافذ 10/100/1000Base-T PoE+ (IEEE 802.3at، 30W/port)
و 1 × فتحة 100/1000Base-X SFP، يوفر هذا المحول القوي طاقة واتصالًا مرنين في الظروف القاسية.
الخصائص والمزايا الرئيسية:
✔ طاقة PoE+ صناعية:
- 3 × منافذ Gigabit PoE+ (حتى 30 واط لكل منها) لكاميرات IP/WAPs
- مدخل واسع 12-48VDC مع معزز الجهد
- مثالي للتطبيقات التي تعمل بالطاقة الشمسية/الرياح والتطبيقات المتنقلة
✔ اتصال ألياف مرن:
- 1 × فتحة SFP تدعم بصريات 100M/1G متعددة الأوضاع/أحادية الوضع
- يتيح وصلات الألياف قصيرة المدى وطويلة المدى
✔ تصميم مُحسّن:
- نطاق درجة حرارة التشغيل من -40 درجة مئوية إلى +75 درجة مئوية
- مقاوم للاهتزاز/الصدمات (IEC 60068-2-27/6)
- غلاف معدني مع حماية IP30
✔ أداء موثوق:
- حاصل على شهادة CE/FCC
- تم اختباره بنسبة 100%
- تشغيل التوصيل والتشغيل
التطبيقات المثالية:
• أنظمة المراقبة التي تعمل بالطاقة الشمسية
• شبكات الهاتف المحمول/النقل
• المراقبة الصناعية عن بعد
• عمليات النشر اللاسلكية في البيئات القاسية
بفضل حجمه الصغير وقدرة PoE+ ومرونة SFP، توفر سلسلة LNK-IMC103GP-SFP
حلًا فعالًا من حيث التكلفة وخاليًا من الصيانة لشبكات الحافة. مدخل الجهد الواسع للمحول و
التصلب الصناعي يجعله مثاليًا للتركيبات خارج الشبكة والصعبة حيث تكون الموثوقية هي
الأهم.
الميزات
► ما يصل إلى 90 واط ميزانية PoE (48VDC)، 90 واط ميزانية PoE (24VDC)، 60 واط ميزانية PoE (12VDC)
► يدعم الازدواج الكامل/نصف الازدواج، التفاوض التلقائي
► IEEE 802.3az إيثرنت موفر للطاقة (EEE)
► علبة ألومنيوم IP40

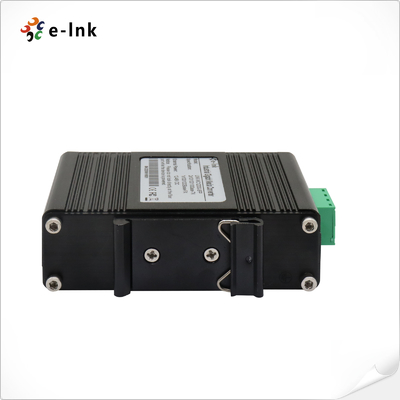

► يدعم تركيب DIN-Rail و Wall-mount
► مُحسّن بيئيًا -40 درجة مئوية إلى 75 درجة مئوية (-40 درجة فهرنهايت إلى 167 درجة فهرنهايت) درجة حرارة التشغيل
► 3 منافذ 10/100/1000BASET RJ45 auto-MDI/MDI-X مع حقن IEEE 802.3at PoE+ (المنفذ-1
إلى المنفذ-3)
► 1 منفذ SFP، وضع مزدوج 100Base-FX أو 1000Base-X (كشف تلقائي)
► مدخل طاقة واسع النطاق 12~48VDC مع وظيفة معزز الطاقة

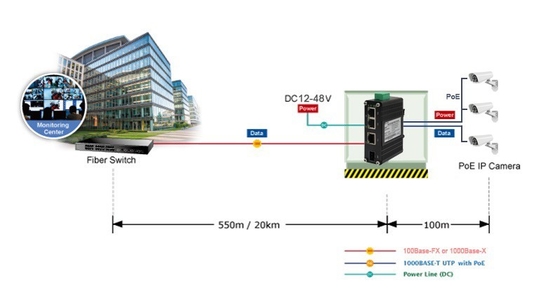

التطبيق
الفهارس الفنية
إيثرنت
| المعايير: | |
| IEEE802.3 10Base-T | IEEE802.3u 100Base-TX/FX |
| IEEE802.3ab 1000Base-T | |
| IEEE802.3z 1000Base-X | |
| IEEE 802.3x التحكم في التدفق مزدوج الاتجاه | |
| IEEE 802.3az إيثرنت موفر للطاقة (EEE) | |
| نوع المعالجة: | |
| التخزين وإعادة التوجيه | معدل تصفية التمرير: |
| 14,880pps (10Mbps) | 148,800pps (100Mbps) |
| 1,488,000pps (1000Mbps) | |
| ذاكرة مخزن مؤقت للحزم: | |
| 4 ميغابت | مفتاح النسيج: |
| 12 جيجابت في الثانية | الحد الأقصى لطول الحزمة: |
| 9K بايت | حجم جدول العنوان |
| 2K عناوين MAC | الواجهة |
| الموصل: | |
| 3 × RJ45 مع وظيفة حقن 802.3at PoE+ (المنافذ 1 إلى 3) | المنفذ البصري: |
| 1 × SFP 1000Base-X أو 100Base-FX (كشف تلقائي) | PoE (الطاقة عبر الإيثرنت) |
| المعيار: | |
| IEEE 802.3at الطاقة عبر الإيثرنت بلس | IEEE 802.3af الطاقة عبر الإيثرنت |
| المنفذ: | |
| RJ45 | تعيين دبابيس الطاقة |
| 4/5(+), 7/8(-) | ميزانية PoE: |
| ما يصل إلى 90 واط ميزانية PoE (48VDC)، 90 واط ميزانية PoE (24VDC)، 60 واط ميزانية PoE (12VDC) | كهربائي وميكانيكي |
| طاقة الإدخال: | |
| 12~48VDC، كتلة طرفية ذات 2 سن | استهلاك الطاقة: |
| <95W (غير PoE<6W) | مؤشرات LED: |
| PWR: | |
| حالة الطاقة | L/A: |
| حالة رابط إيثرنت | FX: |
| حالة رابط الألياف | PoE: |
| حالة PoE | الأبعاد (العرض × العمق × الارتفاع): |
| 95 × 70 × 30 مم | الوزن: |
| 0.3 كجم | الغلاف: |
| علبة ألومنيوم | خيارات التركيب: |
| DIN-Rail / Wall-mount | بيئي |
| درجة حرارة التشغيل: | |
| -40 درجة مئوية إلى 75 درجة مئوية (-40 درجة فهرنهايت إلى 167 درجة فهرنهايت) | درجة حرارة التخزين: |
| -40 درجة مئوية إلى 85 درجة مئوية (-40 درجة فهرنهايت إلى 185 درجة فهرنهايت) | الرطوبة النسبية: |
| 5% إلى 95% بدون تكاثف | MTBF |
| > 200,000 ساعة | الموافقات التنظيمية |
| ISO9001، CE، FCC، RoHS | |
| EMI: | |
EN55022:2010+AC: 2011، الفئة A | |
IEC 61000-4-2: 2008 (ESD) | |
الموديل
| الوصف | LNK-IMC103GP-SFP |
| ميني صناعي 3 منافذ 10/100/1000T 802.3at PoE + 1 منفذ 100/1000X SFP محول إيثرنت مع مدخل 12~48VDC ومعزز الجهد | خيارات SFP |
| ► خيار SFP. يرجى تحديد SFP الخاص بك في صفحة خيارات SFP (SFP الصناعي). | ► يجب شراء وحدة SFP بشكل منفصل. |
| خيارات التركيب | |
| ► مثبت قوس DIN-Rail الافتراضي؛ يتم تضمين قوس تثبيت الحائط. | خيارات الطاقة |
| ► مزود طاقة 12~48VDC. سلك مفتوح للكتلة الطرفية | ► يجب شراء مزود الطاقة بشكل منفصل. |
