E-لينك الصين التكنولوجيا المحدودة.
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| موصل: | 3 منافذ RJ45 | منفذ بصري: | 1 × SC 1000Base-X |
|---|---|---|---|
| مدخل الطاقة: | 12 ~ 48VDC ، كتلة طرفية 2 دبوس | الأبعاد (WxDxH): | 95 × 70 × 30 ملم |
| الوزن: | 0.25 كجم | الغلاف: | حالة الألومنيوم |

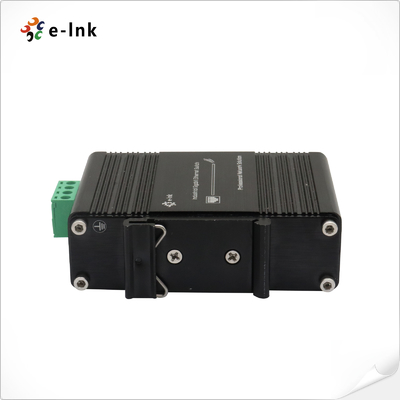

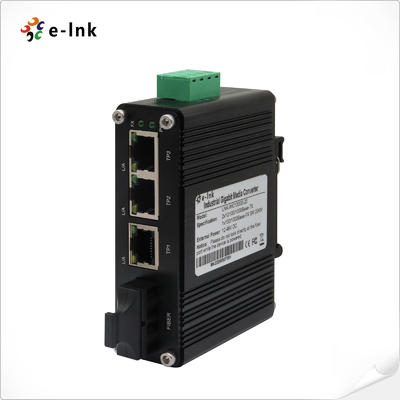

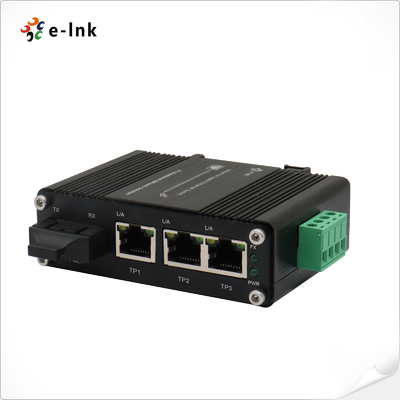

ميني صناعي 3 منافذ 10/100/1000T + منفذ واحد 1000X SC جيجابت إيثرنت سويتش
نظرة عامة
سلسلة LNK-IMC103G هي مفتاح إيثرنت جيجابت صناعي متين يجمع بين
اتصال النحاس والألياف في تصميم مضغوط وصلب. يتميز بـ 3 × 10/100/1000BASE-T
منافذ و 1 × منفذ ألياف SC 1000BASE-X ، تم تصميم هذا المفتاح الموثوق به لتحمل الظروف القاسية
الظروف البيئية مع توفير أداء شبكة مستقر.
الميزات والفوائد الرئيسية:
✔ اتصال وسائط هجين:
- 3 × منافذ نحاسية جيجابت ذات تفاوض تلقائي (نصف / مزدوج كامل)
- منفذ ألياف SC واحد للوصلات بعيدة المدى المقاومة للضوضاء (يدعم الوضع الفردي / المتعدد)
✔ تصميم صناعي متين:
- نطاق درجة حرارة التشغيل من -40 درجة مئوية إلى +75 درجة مئوية
- غلاف معدني مصنف IP40
- هيكل مقاوم للاهتزاز والصدمات
✔ تبسيط النشر:
- تشغيل التوصيل والتشغيل
- خيارات تركيب السكك الحديدية DIN أو الحائط
- إدخال جهد واسع (12-48VDC)
التطبيقات المثالية:
• شبكات التشغيل الآلي الصناعي
• أنظمة المراقبة الخارجية
• البنية التحتية للنقل
• عمليات النشر اللاسلكية في البيئات القاسية
بفضل عامل الشكل الصغير والموثوقية الصناعية ، توفر سلسلة LNK-IMC103G
حلاً فعالاً من حيث التكلفة لتوسيع اتصال الشبكة في البيئات الصعبة. الـ
مجموعة المفتاح من الوصول إلى النحاس والوصلة الصاعدة للألياف تجعلها مناسبة بشكل خاص للتطبيقات
تتطلب كلاً من اتصالات الأجهزة المحلية وروابط العمود الفقري لمسافات طويلة.
الشهادات: CE ، FCC ، متوافق مع RoHS | تم اختباره بنسبة 100٪
الميزات
► IEEE 802.3az إيثرنت موفر للطاقة (EEE)
► 12 ~ 48VDC إدخال طاقة كتلة طرفية
► علبة ألومنيوم IP40
► يدعم تركيب DIN-Rail و Wall-mount
► مقاوم للبيئة -40 درجة مئوية إلى 75 درجة مئوية (-40 درجة فهرنهايت إلى 167 درجة فهرنهايت) درجة حرارة التشغيل
► 3 منافذ 10/100 / 1000BASE-T RJ45 مع وظيفة MDI / MDI-X التلقائية
► 1 منفذ 1000Base-X SC Fiber
► يدعم الازدواج الكامل / نصف الازدواج ، التفاوض التلقائي

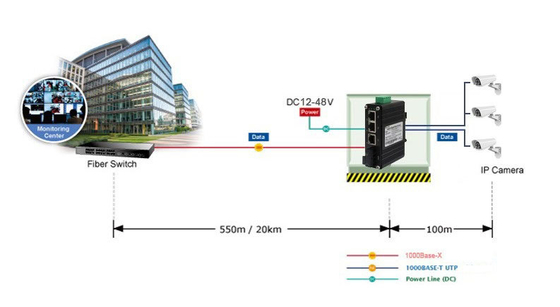

تطبيق
الفهارس الفنية
| إيثرنت | |
| المعايير: | IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX / FX | |
| IEEE802.3ab 1000Base-T | |
| IEEE802.3z 1000Base-X | |
| IEEE 802.3x التحكم في التدفق المزدوج الكامل | |
| IEEE 802.3az إيثرنت موفر للطاقة (EEE) | |
| نوع المعالجة: | التخزين وإعادة التوجيه |
| معدل تصفية التمرير: | 14880pps (10 ميجابت في الثانية) |
| 148800pps (100 ميجابت في الثانية) | |
| 1488000pps (1000 ميجابت في الثانية) | |
| ذاكرة مخزن مؤقت للحزم: | 4 ميغابت |
| مفتاح النسيج: | 12 جيجابت في الثانية |
| الحد الأقصى لطول الحزمة: | 9 كيلو بايت |
| حجم جدول العناوين | 2K عناوين MAC |
| واجهة | |
| موصل: | 3 × RJ45 |
| المنفذ البصري: | 1 × SC 1000Base-X |
| كهربائي وميكانيكي | |
| طاقة الإدخال: | 12 ~ 48VDC ، كتلة طرفية ذات 2 سنون |
| استهلاك الطاقة: | 5 واط كحد أقصى. |
| مؤشرات LED: | |
| PWR: | حالة الطاقة |
| L / A: | حالة رابط إيثرنت |
| FX: | حالة رابط الألياف |
| الأبعاد (العرض × العمق × الارتفاع): | 95 × 70 × 30 مم |
| وزن: | 0.25 كجم |
| غلاف: | علبة ألومنيوم |
| خيارات التركيب: | DIN-Rail / Wall-mount |
| بيئي | |
| درجة حرارة التشغيل: | -40 درجة مئوية إلى 75 درجة مئوية (-40 درجة فهرنهايت إلى 167 درجة فهرنهايت) |
| درجة حرارة التخزين: | -40 درجة مئوية إلى 85 درجة مئوية (-40 درجة فهرنهايت إلى 185 درجة فهرنهايت) |
| الرطوبة النسبية: | 5٪ إلى 95٪ بدون تكاثف |
| MTBF | > 200000 ساعة |
| الموافقات التنظيمية | |
| ISO9001 ، CE ، FCC ، RoHS | |
EMI: | |
EMS: | |
معلومات الطلب
| نموذج | وصف |
| LNK-IMC103G | ميني صناعي 3 منافذ 10/100/1000T + منفذ واحد 1000X SC جيجابت إيثرنت سويتش ، منفذ ألياف SC ، متعدد الأوضاع ، ألياف مزدوجة ، 850 نانومتر ، 550 متر |
| LNK-IMC103G-20 | ميني صناعي 3 منافذ 10/100/1000T + منفذ واحد 1000X SC جيجابت إيثرنت سويتش ، منفذ ألياف SC ، وضع واحد ، ألياف مزدوجة ، 1310 نانومتر ، 20 كم |
| LNK-IMC103GS-20A | ميني صناعي 3 منافذ 10/100/1000T + منفذ واحد 1000X SC جيجابت إيثرنت سويتش ، منفذ ألياف SC ، وضع واحد ، ألياف مفردة ، 1310 نانومتر TX / 1550 نانومتر RX ، 20 كم |
| LNK-IMC103GS-20B | ميني صناعي 3 منافذ 10/100/1000T + منفذ واحد 1000X SC جيجابت إيثرنت سويتش ، منفذ ألياف SC ، وضع واحد ، ألياف مفردة ، 1550 نانومتر TX / 1310 نانومتر RX ، 20 كم |
| خيارات التركيب | ► مثبت قوس DIN-Rail افتراضي ؛ يتم تضمين قوس تثبيت الحائط. |
| خيارات الطاقة | ► 24W / 1A 24VDC مزود الطاقة. سلك مفتوح للكتلة الطرفية |
| ► يجب شراء مصدر الطاقة بشكل منفصل. |
