تفاصيل المنتج:
شروط الدفع والشحن:
|
| موصل: | 8 منافذ RJ45 | منفذ بصري: | 1 × 100Base-FX (SFP ، SC ، FC ، ST اختياري) |
|---|---|---|---|
| منفذ إيثرنت: | RJ45 الميناء 1 ~ الميناء 8 | درجة حرارة العمل: | -40 درجة مئوية إلى 80 درجة مئوية (-40 درجة فهرنهايت إلى 176 درجة فهرنهايت) |
| الأبعاد (WxDxH): | 150 × 115 × 50 ملم | الوزن: | 0.6 كجم |
| الغلاف: | حالة المعادن | خيارات التركيب: | DIN- سكة تعليق / حائط |
| إبراز: | مفتاح إيثيرنت الصناعي من منفذ الألياف,دمج الشبكات التبديل الصناعي الايثنر,8 منافذ TP التبديل الالكتروني الصناعي,Integrating Networks Industrial Ethernet Switch,8 TP ports Industrial Ethernet Switch |
||
نظرة عامة

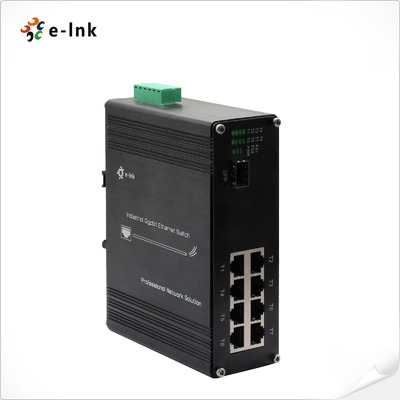

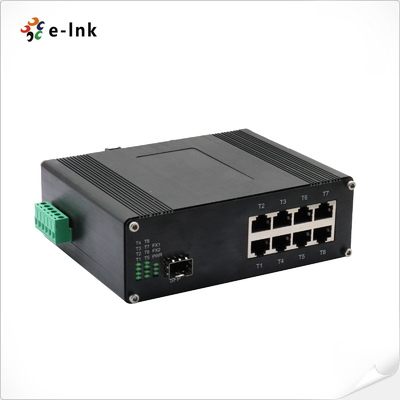

LNK-IMC108 هو مفتاح Ethernet السريع ذو 8 منافذ من الدرجة الصناعية يضم 8 × 10 / 100Base-TX
منافذ النحاس و 1 × 100Base-FX منفذ الألياف المصممة لربط شبكة موثوق بها في ظروف صعبة
البيئات. موانئ RJ45 تدعم 10/100Mbps التفاوض التلقائي، كامل/نصف عمل مزدوج،
التقاطع التلقائي MDI/MDI-X، مما يضمن التثبيت plug-and-play.
كل من الألياف أحادية الوضعية والمتعددة الوضعية (قلب واحد أو اثنين) ، مما يتيح نقل مستقر لمسافات طويلة يصل إلى 2 كم
(متعدد الوضع) أو 20km/40km (الوضع الواحد).
بنيت لتطبيقات صناعية، هذا المفتاح صلب يعمل بشكل موثوق في نطاقات واسعة من درجات الحرارة والخصائص
غطاء معدني صلب بدون مروحة مع حماية عالية من EMI. تصميمه المدمج ومستدام يجعل من المثالي
أنظمة المراقبة (كاميرات IP) ، الشبكات اللاسلكية (APs) ، أتمتة المصانع ، وغيرها من المهمات الحرجة
توزيعات الشبكات التي تتطلب تمديد المسافة والحماية من الضوضاء.
مع سهولة تركيب DIN-السكك الحديدية، وانخفاض استهلاك الطاقة، والصمت الألياف البصرية ضوضاء، LNK-IMC108 يوفر
حل فعال من حيث التكلفة ومؤكد للمستقبل لشبكات Ethernet الصناعية.
الخصائص
الـ SFP، SC، FC، ST اختياري
يدعم 802.3x التحكم في التدفق
إيه إي إي 802.3az إيثيرنت كفاءة في استخدام الطاقة (إيه إي)
إدخالات الطاقة الزائدة
يدعم تركيب الجدار و DIN-Rail
درجة حرارة التشغيل من -40°C إلى 80°C (-40°F إلى 176°F)
8 10/100Base-TX + 1 100Base-FX
دعم منفذ RJ45 10/100Mbps كامل / نصف مزدوج ، التفاوض التلقائي ، MDI / MDIX التلقائي

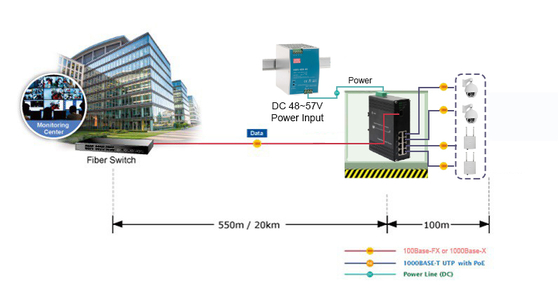

التطبيق
المؤشرات التقنية
| الايثرنت | |
| المعايير: | IEEE802.3 10BASE-T |
| IEEE802.3u 100BASE-TX/FX | |
| الـ IEEE 802.3az الـ Ethernet الكفاءة من حيث الطاقة (EEE) | |
| IEEE802.3x تحكم التدفق | |
| معدل الإرسال والفلتر: | 14,880pps (10Mbps) |
| 148,800pps (100Mbps) | |
| ذاكرة عازلة الحزم: | 512K بت |
| نوع المعالجة: | التخزين والتحويل |
| حجم جدول العناوين: | 1024 عناوين ماك |
| واجهة | |
| رابط: | 8 × RJ45 |
| الميناء البصري | 1 × 100Base-FX (SFP، SC، FC، ST اختياري) |
| منفذ إيثيرنت | RJ45 الميناء 1 ~ الميناء 8 |
| البيئة | |
| درجة حرارة العمل: | -40°C إلى 80°C (-40°F إلى 176°F) |
| درجة حرارة التخزين: | -40°C إلى 85°C (-40°F إلى 185°F) |
| الرطوبة النسبية: | 5-95% غير مكثفة |
| MTBF | > 200،000 ساعة |
| الكهربائية والميكانيكية | |
| قوة الدخول: | 12~58VDC ، طاقة إضافية (بلوك الطرفية ذو 6 أقلام) |
| استهلاك الطاقة: | 5 واط كحد أقصى |
| الحماية: | |
| إدخال الطاقة المفرطة: | يمكن إعادة تعيينها تلقائيًا |
| قطبية عكسية | الحاضر |
| مؤشرات LED: | |
| الطاقة: | حالة الطاقة1، الطاقة2 |
| الايثنتر (على كل منفذ): | الرابط/النشاط |
| الألياف: | FX1 |
| الأبعاد (WxDxH): | 150 × 115 × 50 مم |
| وزن: | 0.6 كجم |
| الغلاف: | غلاف معدني |
| خيارات التثبيت: | DIN-Rail / الجدار |
| الموافقات التنظيمية | |
| ISO9001 | |
| EN55022:2010+AC: 2011، الفئة A | |
| EN 61000-3-2: 2006+A1: 2009+A2: 2009 | |
| EN 61000-3-3: 2013 | |
| EN55024:2010 | |
| IEC 61000-4-2: 2008 (ESD) | |
| IEC 61000-4-3: 2010 (RS) | |
| IEC 61000-4-4: 2012 (EFT) | |
| IEC 61000-4-5: 2014 (الارتفاع) | |
| IEC 61000-4-6: 2013 (CS) | |
| IEC 61000-4-8: 2009 (PFMF) | |
معلومات الطلب
| النموذج | الوصف |
| LNK-IMC108 | مفتاح Ethernet الصناعي: 8-Port 10/100Base-TX + 1-Port 100Base-FX Fiber ، متعدد الأوضاع ، مزدوج الألياف ، SC ، 2KM |
| LNK-IMC108-20 | مفتاح Ethernet الصناعي: 8-Port 10/100Base-TX + 1-Port 100Base-FX Fiber ، وضع واحد ، ألياف مزدوجة ، SC ، 20KM |
| LNK-IMC108S-20 | مفتاح Ethernet الصناعي: 8-Port 10/100Base-TX + 1-Port 100Base-FX Fiber ، وضع واحد ، ألياف واحدة ، SC ، 20KM |
| LNK-IMC108F-20 | مفتاح Ethernet الصناعي: 8-Port 10/100Base-TX + 1-Port 100Base-FX Fiber ، وضع واحد ، ألياف واحدة ، FC ، 20KM |
| LNK-IMC108-SFP | مفتاح إيثيرنت الصناعي ذو 8 منافذ 10/100BASE-T + 1 منفذ 100BASE SFP |
| خيارات SFP | خيار SFP. يرجى تحديد SFP الخاص بك على صفحة خيارات SFP لدينا |
| يجب شراء وحدة SFP بشكل منفصل. | |
| خيارات التثبيت | تم تثبيت دعامة DIN-Rail الافتراضية ؛ يتم تضمين دعامة الجدار. |
| خيارات الطاقة | إمدادات الطاقة 24 واط / 1 أ 24VDC DIN-Rail. سلك مفتوح للكتلة النهائية. |
| يجب شراء إمدادات الطاقة بشكل منفصل. |
