E-لينك الصين التكنولوجيا المحدودة.
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| موصل: | 6 × RJ45 | منفذ بصري: | 3 × 100Base-FX (SFP، SC، FC، ST اختياري) |
|---|---|---|---|
| درجة حرارة العمل: | -40 درجة مئوية إلى 80 درجة مئوية (-40 درجة فهرنهايت إلى 176 درجة فهرنهايت) | الأبعاد (WxDxH): | 150 × 115 × 50 ملم |
| الوزن: | 0.6 كجم | الغلاف: | حالة الألومنيوم |
| إبراز: | مفتاح DIN-Rail Mounting PoE,3 منفذ 100Base-FX PoE switch,3 port 100Base-FX PoE switch |
||

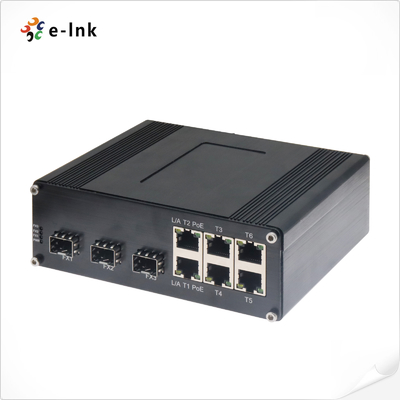

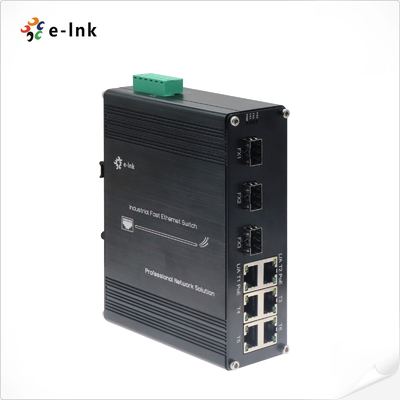

صناعي6- منفذ 10/100T 802.3af/at PoE +3- مفتاح إيثرنت 100BASE-FX
نظرة عامة
سلسلة LNK-IMC306P هي مفتاح PoE+ صناعي مُحسّن يوفر الطاقة والاتصال بالبيانات
للبيئات الصعبة. يتميز بـ 6 منافذ 10/100Base-TX PoE+ (IEEE 802.3at) و 3 منافذ ألياف 100Base-FX
تم تصميم هذا المفتاح القوي لتشغيل الأجهزة وتوصيلها في البيئات الصناعية القاسية.
الميزات الرئيسية:
✔ 6 منافذ PoE+ (حتى 30 واط لكل منفذ) لكاميرات IP ونقاط الوصول اللاسلكية وأجهزة PD الأخرى
✔ 3 منافذ ألياف تدعم الألياف أحادية/متعددة الأوضاع (1/2 نواة) لوصلات المسافات الطويلة (2 كم متعدد الأوضاع /
20 كم+ أحادي الوضع)
✔ تصميم مُحسّن صناعيًا: تشغيل من -40 درجة مئوية إلى +75 درجة مئوية، حصانة عالية من التداخل الكهرومغناطيسي، ومقاومة للاهتزاز
✔ منافذ نحاسية ذات تفاوض تلقائي مع دعم مزدوج كامل/نصف مزدوج ودعم MDI/MDI-X التلقائي
مثالي لـ:
• إنترنت الأشياء الصناعية وشبكات التشغيل الآلي
• المراقبة الخارجية باستخدام كاميرات IP
• الأنظمة اللاسلكية الموزعة
• عمليات النشر في المواقع البعيدة التي تتطلب الطاقة والاتصال بالألياف
بفضل إمكانية PoE+ وروابط الألياف، تزيل سلسلة LNK-IMC306P الحاجة إلى طاقة منفصلة
الإمدادات مع توفير وصلة خلفية من الألياف المقاومة للضوضاء - مثالية لتوسيع الشبكات في البيئات الصاخبة كهربائيًا أو
التركيبات واسعة النطاق. يضمن الغلاف القوي الموثوقية في الظروف القاسية، مما يجعله فعالاً من حيث التكلفة
حل الكل في واحد لنقل الطاقة والبيانات.
الميزات
► يدعم IEEE 802.3af/at PoE+ (30 واط لكل منفذ)
► SFP، SC، FC، ST اختياري
► يدعم التحكم في التدفق 802.3x
► IEEE 802.3az إيثرنت موفر للطاقة (EEE)
► مدخلات طاقة زائدة عن الحاجة

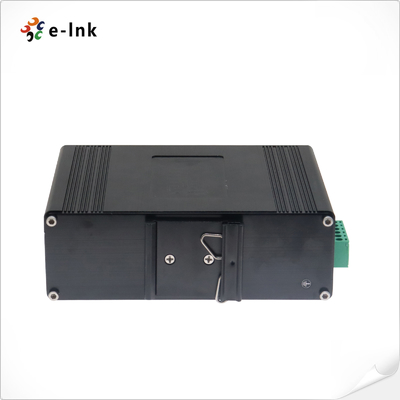

► يدعم تركيب سكة DIN
► درجة حرارة التشغيل من -40 درجة مئوية إلى 80 درجة مئوية (-40 درجة فهرنهايت إلى 176 درجة فهرنهايت)
► 6 10/100Base-TX + 3 100Base-FX
► منفذ RJ45 بسرعة 10/100 ميجابت في الثانية يدعم الازدواج الكامل/نصف المزدوج، والتفاوض التلقائي، و MDI/MDIX التلقائي

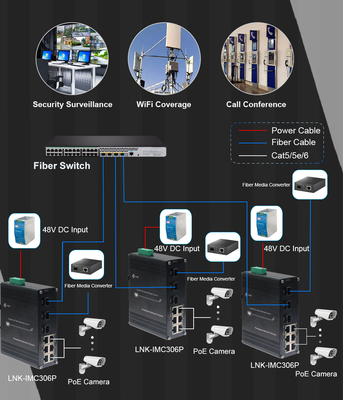

تطبيق
الفهارس الفنية
| إيثرنت | |
| المعايير: | IEEE802.3 10BASE-T |
| IEEE802.3u 100BASE-TX/FX | |
| التحكم في التدفق IEEE802.3x | |
| IEEE 802.3az إيثرنت موفر للطاقة (EEE) | |
| IEEE802.3af Power over Ethernet | |
| IEEE802.3at Power over Ethernet | |
| معدل التمرير والتصفية: | 14,880pps (10 ميجابت في الثانية) |
| 148,800pps (100 ميجابت في الثانية) | |
| ذاكرة مخزن مؤقت للحزم: | 512 كيلو بت |
| نوع المعالجة: | التخزين والتمرير |
| حجم جدول العناوين: | 1024 عنوان MAC |
| الواجهة | |
| الموصل: | 6 × RJ45 |
| المنفذ البصري: | 3 × 100Base-FX (SFP، SC، FC، ST اختياري) |
| البيئة | |
| درجة حرارة التشغيل: | -40 درجة مئوية إلى 80 درجة مئوية (-40 درجة فهرنهايت إلى 176 درجة فهرنهايت) |
| درجة حرارة التخزين: | -40 درجة مئوية إلى 85 درجة مئوية (-40 درجة فهرنهايت إلى 185 درجة فهرنهايت) |
| الرطوبة النسبية: | 5% إلى 95% بدون تكاثف |
| MTBF | > 200,000 ساعة |
| الكهربائية والميكانيكية | |
| مدخلات الطاقة: | 48~57VDC، طاقة زائدة عن الحاجة (كتلة طرفية ذات 6 سنون) |
| استهلاك الطاقة: | 180 واط كحد أقصى. (PoE قيد الاستخدام) |
| 5 واط كحد أقصى. (PoE غير قيد الاستخدام) | |
| المعيار: | IEEE802.3af/at |
| PoE: | |
| المنفذ: | منفذ RJ45 1 ~ المنفذ 6 |
| الحد الأقصى للطاقة لكل منفذ: | 30 واط كحد أقصى لكل منفذ (الوضع B البديل) |
| الحماية: | |
| زيادة حمل مدخلات الطاقة: | إعادة الضبط التلقائي |
| القطبية العكسية: | موجود |
| مؤشرات LED: | |
| الطاقة: | حالة PWR |
| PoE: | حالة كل منفذ |
| إيثرنت (لكل منفذ): | الرابط/النشاط |
| الألياف: | FX1، FX2، FX3 |
| الأبعاد (العرض × العمق × الارتفاع): | 150 × 115 × 50 ملم |
| الوزن: | 0.6 كجم |
| الغلاف: | علبة ألومنيوم |
| خيارات التركيب: | سكة DIN |
| الموافقات التنظيمية | |
| ISO9001 | |
| EN55022:2010+AC: 2011، الفئة أ | |
| EN 61000-3-2: 2006+A1: 2009+A2: 2009 | |
| EN 61000-3-3: 2013 | |
| EN55024:2010 | |
| IEC 61000-4-2: 2008 (ESD) | |
| IEC 61000-4-3: 2010 (RS) | |
| IEC 61000-4-4: 2012 (EFT) | |
| IEC 61000-4-5: 2014 (زيادة) | |
| IEC 61000-4-6: 2013 (CS) | |
| IEC 61000-4-8: 2009 (PFMF) | |
معلومات الطلب
| الموديل | الوصف |
| LNK-IMC306P | مفتاح إيثرنت صناعي: 6 منافذ 10/100Base-TX (6 منافذ PoE+) + 3 منافذ ألياف 100BASE-FX، متعدد الأوضاع، ألياف مزدوجة، SC، 2 كم |
| LNK-IMC306P-20 | مفتاح إيثرنت صناعي: 6 منافذ 10/100Base-TX (6 منافذ PoE+) + 3 منافذ ألياف 100BASE-FX، وضع واحد، ألياف مزدوجة، SC، 20 كم |
| LNK-IMC306PS-20 | مفتاح إيثرنت صناعي: 6 منافذ 10/100Base-TX (6 منافذ PoE+) + 3 منافذ ألياف 100BASE-FX، وضع واحد، ألياف مفردة، SC، 20 كم |
| LNK-IMC306PF-20 | مفتاح إيثرنت صناعي: 6 منافذ 10/100Base-TX (6 منافذ PoE+) + 3 منافذ ألياف 100BASE-FX، وضع واحد، ألياف مفردة، FC، 20 كم |
| LNK-IMC306P-SFP | مفتاح إيثرنت صناعي 6 منافذ 10/100BASE-T (6 منافذ PoE+) + 3 منافذ 100BASE SFP |
| خيارات SFP | ► خيار SFP. يرجى تحديد SFP الخاص بك في صفحة خيارات SFP الخاصة بنا |
| ► يجب شراء وحدة SFP بشكل منفصل. | |
| خيارات التركيب | ► مثبت قوس سكة DIN افتراضي. |
| خيارات الطاقة | ► 240 واط/5 أمبير 48VDC مزود طاقة سكة DIN. سلك مفتوح للكتلة الطرفية. |
| ► يجب شراء مزود الطاقة بشكل منفصل. |
