تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | مفتاح PoE صناعي ذو 8 منافذ | مدخلات الطاقة الزائدة: | تيار مستمر 48-56 فولت |
|---|---|---|---|
| استهلاك الطاقة: | حمولة كاملة <15 وات (لا تستخدم PoE) | درجة الحماية: | IP40 حالة الألومنيوم |
| أبعاد: | 138 مم × 106 مم × 41 مم (L x W x H) | وزن: | 600 جم |
| درجة حرارة التشغيل: | -40 درجة مئوية إلى 80 درجة مئوية (-40 درجة فهرنهايت إلى 176 درجة فهرنهايت) | العيوب فترة المسؤولية: | ضمان لمدة 5 سنوات، الدعم الفني مدى الحياة |
| إبراز: | 8 منفذ غير مروحة معالجة PoE جيجابيت,8 منفذ جيجابت بو التبديل,2 منفذ SFP Gigabit PoE Switch,8 Port Gigabit PoE Switch,2 SFP Port Gigabit PoE Switch |
||
الصناعية4-الميناء 10/100/1000T 802.3bt PoE +4-الميناء 10/100/1000T 802.3أt PoE+2-الموانئ 100/1000X SFP إدارة إثنترات التبديل

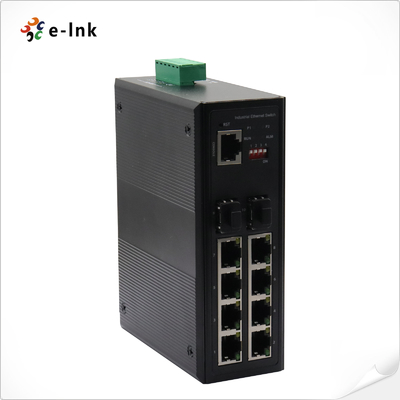

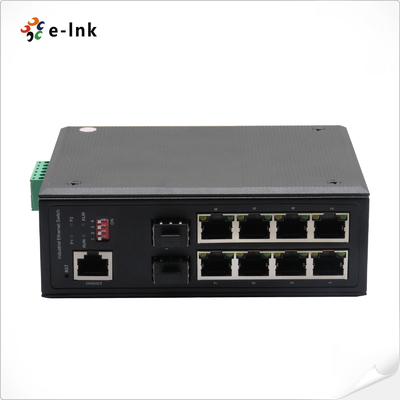

نظرة عامة على مفتاح PoE Ethernet الصناعي المدار
الـLNK-GYM7208GHP-SFPالسلسلة هي الجيل القادم من الصناعة المدارة PoE المفتاح
4 x 802.3bt (90W) منافذ PoE++,4 x 802.3at (30W) منافذ PoE +و2 × Gigabit SFPفتحات الألياف
لتوصيلات عالية السرعة، لمسافات طويلة. تم تصميم هذا المنتج لتحمل صعوبات
من البيئات الصناعية، وضمان انتقال إيثيرنت ثابت وموثوق به.
يحتوي على مدخلات طاقة مزدوجة (12-48 فولت DC) للتعويض عن العمل، يعملبدون مروحة، وتتباهى
مجموعة كبيرة من درجات الحرارة (-40°C إلى 80°C(إنه ضيق و صلبIP40الدعامات المعدنيةDIN-rail
أوالتثبيت الجداريمما يجعلها مثاليةالأتمتة الصناعية,أنظمة النقل الذكية,
الشبكات العسكرية والخدمات العامةهذا التبديل مجهز بجودة خدمة متقدمة
وميزات إدارة الشبكة، والتي تضمن عرض النطاق الترددي العالي، وانخفاض فترة التأخير، ونقل البيانات الآمنة
لتطبيقات مهمة.
خصائص مفتاح PoE Ethernet الصناعي المدار
ميزانية PoE ذات الطاقة العالية:مجهزة بموانئ PoE 4x 802.3bt وموانئ PoE 4x 802.3at ، مما يوفر ميزانية طاقة PoE إجمالية قوية تصل إلى 480W.
معالجة البيانات المحسنة:يدعم الإطارات الكبيرة البالغة 16K بايت لتحسين كفاءة الشبكة وسرعة النقل لنقل البيانات الكبيرة.
أداء الشبكة المحسّن:يتضمن تقنية إيثيرنت كفاءة الطاقة IEEE 802.3az ويحافظ على جدول عناوين MAC 8K للعمل المبسط.
شبكة متقدمة وحماية:يوفر دعمًا كاملًا لـ IPv6 ويتميز بحماية 4KV على جميع الموانئ لتحسين موثوقية الشبكة ومتانتها.
مراقبة حالة بديهيةتوفر مؤشرات LED شاملة رؤية في الوقت الحقيقي لحالة النظام والطاقة ونشاط الشبكة لإدارة سهلة.
أمان طاقة قوي:يتضمن حماية القطبية على مدخل الطاقة لحماية الجهاز من الاتصالات العكسية العرضية.
البناء الصلب بدون مروحة:تم بناؤها مع غطاء معدني متين للتبريد السلبي، مما يضمن التشغيل الصامت، الخالي من الصيانة في الظروف القاسية.
خيارات تركيب مرنة:مصممة لسهولة تثبيت DIN-rail أو الجدار ، مما يوفر القدرة على التكيف مع مختلف الإعدادات الصناعية والتجارية.
المؤشرات التقنية لقطارات PoE Ethernet الصناعية المدارة
|
الميناء الفعلي |
||
|
منفذ RJ45 وسرعة |
4x10/100/1000الباصة-T 802.3بtPoE++ 4x10/100/1000الباصة-T 802.3 فيPoE + |
|
|
منفذ الألياف السلكية والسرعة |
2x100/1000Base-FX SFP (الوضع المزدوج، الكشف التلقائي) |
|
|
المعلمات |
||
|
معايير إيثرنت |
الـ IEEE802.1x المصادقة الـ IEEE802. 1q-التعليم الـ IEEE802.1p-Qeueing layer 2 QoS/CoS مع 4 طوابير على الأقل لكل ميناءالـ IEEE802.1w RSTP شجرة سريعة الانتشار الـ IEEE802.3ad التخزين الـ IEEE802.3x تحكم تدفق الـ IEEE 802.1D شجرة التداول IEEE802.1ab LLDP |
|
|
عازل الحزم |
4Mbits |
|
|
أقصى طول للحزمة |
ما يصل إلى 1532 بايت |
|
|
جدول عناوين MAC |
16ك |
|
|
طريقة النقل |
التخزين والإرسال (وضع كامل / نصف مزدوج) |
|
|
ممتلكات التبادل |
وقت التأخير: < 7μs |
|
|
البنك المركزي |
||
|
معيار PoE |
4 x IEEE 802.3af/في/bt البنك المركزي 4 x IEEE 802.3af/في PoE |
|
|
ميزانية الطاقة |
الحد الأقصى لميزانية الطاقة الخارجة PoE90W لـواحد منفذ PoE |
|
|
الحماية من البرق |
يوفر التبديل الصناعي تفريغ اتصال من ± 8KV DC وتفريغ الهواء من ± 15KV DC لحماية Ethernet ESD.كما يدعم مقاومة زيادة في التيار ±4KV لتحسين استقرار المنتج ويحمي شبكات المستخدمين من هجمات ESD المدمرة، التأكد من أن تدفق التشغيل لا يتقلب. |
|
|
مفتاح DIP |
||
|
DIP |
الدولة |
الوصف |
|
#1 |
على |
تم تعطيل RSTP |
|
مغلق |
تمكين RSTP |
|
|
#2 |
على |
تم تمكين VLAN |
|
مغلق |
إيقاف تشغيل VLAN |
|
|
#3 |
على |
منفذ SFP هو 100M |
|
مغلق |
منفذ SFP 100M/1000M |
|
|
#4 |
ن/ أ |
الاحتياطي الوظيفي |
|
مؤشر LED |
||
|
القوة |
الاتصال دائماً |
|
|
RJ45 |
الرابط/التصرف: الاتصال-دائماً؛ تبادل البيانات-تلميع سرعة الضوء: 100Mbps-دائماً؛ 10Mbps-تلميع |
|
|
الألياف |
الرابط/القيام: الاتصال-دائما؛ تبادل البيانات-تومبليك |
|
|
معلومات الطاقة |
||
|
وضع الوصول إلى الطاقة |
محطة فينيكس |
|
|
إدخال طاقة زائدة |
العاصمة48- 56V |
|
|
الحماية من الإفراط |
نعم.. |
|
|
عكس الطاقة |
دعم |
|
|
استهلاك الطاقة |
الحمل الكامل < 15 واط (لا تستخدم PoE) |
|
|
الممتلكات المادية |
||
|
درجة الحماية |
غلاف الألومنيوم IP40 |
|
|
وضع التبريد |
تبريد طبيعي، لا تصميم مروحة |
|
|
الأبعاد |
138mm × 106mm × 41mm (L × W × H) |
|
|
وضع التثبيت |
مسار DIN / قابلة للتركيب على الجدار |
|
|
الوزن |
600 غرام |
|
|
بيئة العمل |
||
|
درجة حرارة العمل |
-40°C~80°C |
|
|
رطوبة العمل |
5٪ إلى 90٪ غير مكثفة |
|
|
درجة حرارة التخزين |
-40°C-80°C |
|
|
الضمان |
||
|
MTBF |
100000 ساعة |
|
|
فترة المسؤولية عن العيوب |
ضمان 5 سنوات، الدعم التقني مدى الحياة |
|
|
معيار الشهادة |
||
|
إم إيه |
الفئة A من قسم FCC الجزء 15 الفرع B، EN 55022 الفئة A |
|
|
النظام الاقتصادي |
EN61000-4-2 ((ESD) ، EN61000-4-3 ((RS) ، EN61000-4-4 ((EFT) ، EN61000-4-5 ((الارتفاع) ، EN61000-4-6 ((CS) ، EN61000-4-8، EN61000-4-11 |
|
|
التصادم |
IEC60068-2-27 |
|
|
أسقط |
IEC60068-2-32 |
|
|
اهتزاز |
IEC60068-2-6 |
|
|
درجة السلامة |
EN60950-1 |
|
|
البرمجيات |
||
|
ميزات البرنامج |
لا حاجة لهاtالعمل: STP/RSTP |
|
|
بث متعدد: IGMP Snooping V1/V2 |
||
|
الشبكة اللاسلكية اللاسلكية: IEEE 802.1Q 4K VLAN، QINQ |
||
|
جمع الروابط: يدوياً |
||
|
وظيفة الإدارة: CLI/WEB/SNMP |
||
|
الصيانة التشخيصية: مرآة الميناء، بينغ |
||
|
إدارة الإنذار: مخرج إنذار ريل واحد ، RMON ، SNMP Trap |
||
|
الأمن: التجسس على DHCP، إدارة التسلسل الهرمي للمستخدمين |
||
|
تحكم البيانات الحد الأقصى لسرعة الدخول والخروج القائم على الميناء، IEEE 802.3x مزدوج كامل، نصف ضغط ضغط ضد تدفق التحكم. |
||
معلومات الطلبات الخاصة بمفتاح PoE Ethernet الصناعي المدار
|
النموذج |
الوصف |
|
LNK-GYM7208GHP-SFP |
الصناعية4-الميناء 10/100/1000T 802.3bt PoE + 4-الميناء 10/100/1000T 802.3أt PoE+2-الموانئ 100/1000X SFP إدارة إثنترات التبديل |
|
خيارات SFP |
خيار SFP. يرجى تحديد SFP الخاص بك على صفحة خيارات SFP لدينا (الصناعية SFP). |
|
يجب شراء وحدة SFP بشكل منفصل. |
|
|
خيارات التثبيت |
تم تثبيت دعامة DIN-Rail الافتراضية ؛ يتم تضمين دعامة الجدار. |
|
خيارات الطاقة |
480W48إمدادات الطاقة VDC DIN للسكك الحديدية سلك مفتوح للكتلة النهائية |
|
يجب شراء إمدادات الطاقة بشكل منفصل. |
التطبيق الصناعي لإدارة PoE Ethernet Switch
مفتاح إثنتر PoE الصناعي المدار البعد
