E-لينك الصين التكنولوجيا المحدودة.
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| الكلمات الرئيسية: | Gigabit Poe Ethernet Switch | معيار: | IEEE802.3AF/AT |
|---|---|---|---|
| استهلاك الطاقة:: | <125W (غير بوي <6W) | قوة الإدخال: | 12 ~ 48VDC (كتلة طرفية) |
| الأبعاد (WXDXH): | 95 × 70x 29mm | وزن: | 0.25 كجم |
| درجة حرارة التشغيل:: | -40 درجة مئوية إلى 80 درجة مئوية (-40 درجة فهرنهايت إلى 176 درجة فهرنهايت) | خيارات التثبيت: | دينار القفاز / الجدار |
| إبراز: | مفتاح PoE + Ethernet الصناعي,مفتاح إيثيرنت مع منفذ الألياف SFP,12-48 فولت مبدل إيثيرنت الصناعي,Ethernet switch with SFP fiber port,12-48V DC industrial Ethernet switch |
||

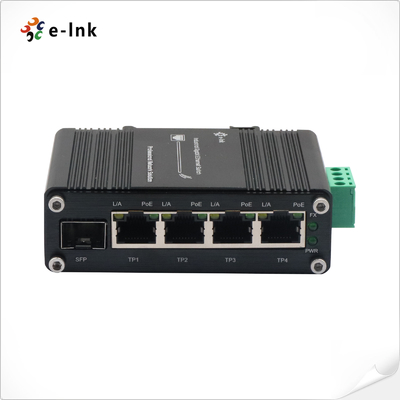

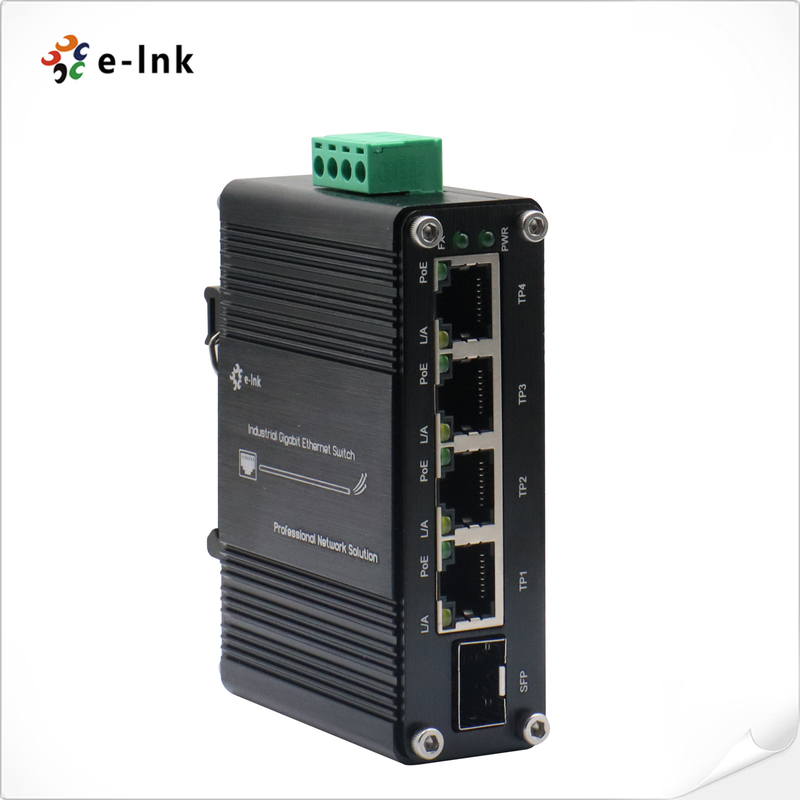

نظرة عامة على محول إيثرنت SFP الصناعي المصغر
الـسلسلة LNK-IMC104GP-SFPتمثل حلاً شبكياً متخصصاً من الدرجة الصناعية مصممًا للتركيبات خارج الشبكة والتي تعمل بالطاقة الشمسية. يدمج هذا المحول الصغير 4 منافذ 10/100/1000BASE-T PoE+ متوافقة مع معيار IEEE 802.3at، إلى جانب فتحة ألياف ضوئية واحدة 100/1000BASE-X SFP، مما يوفر خيارات اتصال كهربائية وبصرية. تضمن تقنية معزز الجهد المتكاملة التشغيل المستقر مع نطاق إدخال واسع 12-48 فولت تيار مستمر، مما يجعلها مناسبة بشكل خاص لتطبيقات الطاقة المتجددة.
تم تصميم هذا المحول غير المُدار للإيثرنت لتلبية المتطلبات الصناعية الصارمة، ويوفر موثوقية استثنائية في الظروف البيئية الصعبة. توفر بنيته القوية مقاومة متأصلة للإجهاد الميكانيكي والاهتزاز والظروف الحرارية القاسية، مع الحفاظ على أداء ثابت في التطبيقات الحساسة لدرجة الحرارة من التركيبات الخارجية البعيدة إلى العمليات الميدانية المتنقلة.
معتمدة وفقًا لمعايير CE و FCC، تخضع كل وحدة لاختبار حرق شامل بنسبة 100% للتحقق من المتانة التشغيلية طويلة الأجل. يوفر LNK-IMC104GP-SFP منصة اتصال مُحسّنة لأنظمة المراقبة الشمسية وشبكات إنترنت الأشياء الزراعية وتطبيقات المراقبة عن بعد، مما يوفر بساطة التوصيل والتشغيل مع كفاءة طاقة مُحسّنة لحلول الشبكات الصناعية المستدامة.
ميزات محول إيثرنت SFP الصناعي المصغر
إمكانية الربط الصاعد للألياف المرنة
مزود بواجهة 100/1000BASE-X SFP تدعم الكشف التلقائي عن جهاز الإرسال والاستقبال بالألياف الضوئية، مما يتيح التكامل السلس مع شبكات العمود الفقري للألياف متعددة الأوضاع والأحادية الوضع.
تكوين منفذ PoE+ عالي الطاقة
توفر أربعة منافذ RJ45 جيجابت ذات التفاوض التلقائي مع حاقنات IEEE 802.3at PoE+ المتكاملة ما يصل إلى 30 واط لكل منفذ، مما يوفر اتصال بيانات وطاقة في وقت واحد للأجهزة عالية الطلب.
تقنية تعزيز الجهد المتقدمة
تحافظ دائرة تحويل الطاقة DC-DC المتكاملة على خرج PoE ثابت عبر نطاق إدخال 12-48 فولت، مما يضمن أداءً متسقًا حتى مع مصادر الطاقة الشمسية أو البطارية المتقلبة.
إدارة حركة المرور الذكية
تنفذ التحكم في التدفق IEEE 802.3x مع آلية ضغط خلفي مزدوجة الاتجاه، مما يمنع فقدان حزم البيانات أثناء ازدحام الشبكة مع تحسين استخدام النطاق الترددي.
نظام تركيب متعدد الاستخدامات
مصمم للتركيب العالمي على سكة DIN والتركيب المرن على الحائط، مما يسهل النشر السريع في خزائن التحكم، والحاويات الكهربائية، والصناديق الخارجية المقاومة للعوامل الجوية.
تخصيص طاقة PoE الديناميكي
يتميز بميزانية طاقة ذكية بحد أقصى للإخراج يبلغ 120 واط (إدخال 48 فولت)، و 90 واط (إدخال 24 فولت)، و 60 واط (إدخال 12 فولت)، مع تعديل توزيع الطاقة تلقائيًا وفقًا لمتطلبات الجهاز المتصل.
تصميم غلاف من الدرجة الصناعية
مصنوع من غلاف معدني محكم الإغلاق بتصنيف IP40 يوفر حماية كاملة ضد دخول الغبار والأضرار الميكانيكية، مما يضمن الموثوقية على المدى الطويل في البيئات الخارجية الصعبة.
نطاق التشغيل الحراري الممتد
يحافظ على الاستقرار التشغيلي الكامل عبر درجات الحرارة القصوى من -40 درجة مئوية إلى 80 درجة مئوية، معتمد للنشر في الظروف القطبية والتطبيقات الصناعية ذات درجة الحرارة العالية دون تدهور الأداء.
تبديل إيثرنت بالتفاوض التلقائي
يدعم الكشف التلقائي عن السرعة ووضع الازدواج عبر جميع المنافذ النحاسية، مما يتيح اتصال التوصيل والتشغيل بالأجهزة متعددة السرعات مع الحفاظ على معدلات نقل البيانات المثلى.
الفهارس الفنية لمحول إيثرنت SFP الصناعي المصغر
|
إيثرنت |
|
|
المعايير: |
IEEE 802.3 إيثرنت |
|
IEEE 802.3u إيثرنت سريع |
|
|
IEEE 802.3ab جيجابت إيثرنت |
|
|
IEEE 802.3x التحكم في التدفق مزدوج الاتجاه |
|
|
IEEE 802.3az إيثرنت موفر للطاقة (EEE) |
|
|
IEEE 802.3at Power over Ethernet Plus PSE |
|
|
IEEE 802.3af Power over Ethernet Plus |
|
|
إلى الأماموتصفيةمعدل: 14,880pps (10 ميجابت في الثانية) |
148,800pps (100 ميجابت في الثانية) |
|
1,488,000pps (1000 ميجابت في الثانية) |
|
|
مخزن الحزم: |
|
|
1 ميجابت |
طول الحزمة: |
|
10 كيلوبايت |
جدول عنوان MAC: |
|
8K |
مفتاح التبديل: |
|
10 جيجابت في الثانية / غير مانع |
خاصية التبادل |
|
عرض النطاق الترددي للوحة الخلفية: 20 جيجابت في الثانية؛ |
معدل إعادة توجيه الحزم: 14.88 مليون حزمة في الثانية الموصل: |
|
4 × RJ45 |
واجهة |
|
الموصل: |
|
|
4 × RJ45 |
المنفذ البصري: |
|
1 × SFP 1000Base-X |
أو 100Base-FX (كشف تلقائي) PoE (الطاقة عبر الإيثرنت)المعيار: |
|
IEEE802.3 |
|
|
af/ |
atالمنفذ:RJ45 |
|
تعيين دبوس الطاقة |
4/5(+), 7/8(-) |
|
ميزانية PoE: |
ما يصل إلى 120 واط لميزانية PoE (48VDC)، 90 واط لميزانية PoE (24VDC)، 60 واط لميزانية PoE (12VDC) |
|
بيئي |
درجة حرارة التشغيل: |
|
-40 درجة مئوية إلى 80 درجة مئوية (-40 درجة فهرنهايت إلى 176 درجة فهرنهايت) |
|
|
درجة حرارة التخزين: |
-40 درجة مئوية إلى 85 درجة مئوية (-40 درجة فهرنهايت إلى 185 درجة فهرنهايت) |
|
الرطوبة النسبية: |
5% إلى 95% بدون تكاثف |
|
MTBF |
> 200,000 ساعة |
|
كهربائي وميكانيكي |
طاقة الإدخال: |
|
12~48 |
|
|
VDC |
(كتلة طرفية)استهلاك الطاقة: <125 |
|
W |
(غير PoE<6W) زيادة إدخال الطاقة:إعادة الضبط التلقائي |
|
القطبية العكسية: |
موجود |
|
الأبعاد (العرض × العمق × الارتفاع): |
95 |
|
x 7 |
0 x29مم0.0. |
|
25 |
كجمالغلاف:علبة ألومنيوم |
|
خيارات التركيب: |
سكة DIN / تركيب على الحائط |
|
مؤشرات LED: |
P |
|
WR |
|
|
:الطاقةالموافقات التنظيمية |
: |
|
الرابط/النشاطالموافقات التنظيمية |
: |
|
حالة PoEالموافقات التنظيمية |
ISO9001 |
|
EN55022:2010+AC: 2011, Class A |
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
|
|
EN 61000-3-3: 2013 |
|
|
EN550 |
|
|
32 |
|
|
:2017IEC 61000-4-2: 2008 (ESD)IEC 61000-4-3: 2010 (RS) |
|
|
IEC 61000-4-4: 2012 (EFT) |
|
|
IEC 61000-4-5: 2014 (Surge) |
|
|
IEC 61000-4-6: 2013 (CS) |
|
|
IEC 61000-4-8: 2009 (PFMF) |
|
|
معلومات طلب محول إيثرنت SFP الصناعي المصغر |
|
|
الموديل |
|
الوصف
|
LNK-IMC104GP-SFP |
ميني صناعي 4 منافذ 10/100/1000T 802.3at PoE + 1-منفذ 100/1000X SFP جيجابت إيثرنت محول مع مدخل 12~48VDC ومعزز الجهد |
|
خيارات SFP |
► خيار SFP. يرجى تحديد SFP الخاص بك في صفحة خيارات SFP الخاصة بنا |
|
(SFP صناعي) |
. ► يجب شراء وحدة SFP بشكل منفصل.: استبدال لمدة ثلاثة أشهر وضمان لمدة ثلاث سنوات. |
|
► مثبت قوس سكة DIN افتراضي؛ يتم تضمين قوس التثبيت على الحائط. |
|
|
خيارات الطاقة |
► يجب شراء مصدر الطاقة بشكل منفصل |
|
تطبيق محول إيثرنت SFP الصناعي المصغر |
أنظمة الاتصالات التي تعمل بالطاقة الشمسية وخارج الشبكة |
يوفر بنية تحتية شبكية موثوقة للمزارع الشمسية البعيدة والتركيبات خارج الشبكة، مما يتيح اتصال النقل الخلفي بالألياف الضوئية ومعدات المراقبة التي تعمل بتقنية PoE+ من خلال الاستخدام الفعال لطاقة التيار المستمر وتشغيل درجة الحرارة الواسعة.
البنية التحتية الذكية للنقل والطرق
يدعم أنظمة إدارة المرور مع اتصال الألياف الضوئية و PoE+ لوحدات جانب الطريق وأجهزة استشعار الكشف عن المركبات وعلامات الرسائل المتغيرة، مع الحفاظ على التشغيل في جميع الأحوال الجوية القاسية.
شبكات إنترنت الأشياء الصناعية والأتمتة
يتيح الاتصال بين الآلات في مرافق التصنيع، وربط المستشعرات وأجهزة التحكم وكاميرات الفحص من خلال منافذ جيجابت PoE+ مع تحمل البيئات الصناعية القاسية.
حلول النشر المتنقلة والمؤقتة
مثالي للنشر السريع في المواقع المؤقتة ومركبات الاستجابة للطوارئ والعمليات الميدانية العسكرية مع خيارات إدخال الطاقة المرنة والبناء القوي المقاوم للاهتزاز.
شبكات الأمن والمراقبة الخارجية
يشغل كاميرات PTZ عالية الدقة وأنظمة التحكم في الوصول من خلال PoE+ مع توفير إمكانية الربط الصاعد للألياف لنقل الفيديو لمسافات طويلة في تطبيقات الأمن المحيطي.
التكنولوجيا الزراعية والزراعة الدقيقة
يدعم تطبيقات الزراعة الذكية مع PoE+ لأجهزة الاستشعار البيئية وأجهزة التحكم في الري الآلي وكاميرات المراقبة في المواقع الميدانية البعيدة باستخدام أنظمة الطاقة الشمسية.
البنية التحتية لإدارة المرافق والطاقة
يوفر اتصالاً شبكيًا لمعدات الشبكة الذكية وأنظمة أتمتة المحطات الفرعية وموارد الطاقة الموزعة مع موثوقية الألياف الضوئية والحماية من الدرجة الصناعية.
نشر حافة شبكة الاتصالات
يعمل كمعدات وصول مدمجة لمشغلي الاتصالات، مما يتيح الألياف إلى الهوائي (FTTA) وعمليات نشر الخلايا الصغيرة مع إمكانية تعزيز الطاقة لتطبيقات الوصول الممتد.
سياسة ما بعد البيع والضمان
يتكون من
خدمة العملاء عبر الإنترنت
وخدمة العملاء عبر الهاتف،توفير .
،الدعم الفني عن بعد.خدمات الصيانة والقبول.سياسة الخدمة: استبدال لمدة ثلاثة أشهر وضمان لمدة ثلاث سنوات.
الاستبدال: في غضون ثلاثة أشهر من شراء سلسلة من المنتجات، بعد اختبار فشل المنتج
من قبل الفنيين والضرر من صنع الإنسان الناجم عن الكوارث غير الطبيعية، يمكن للمشتري مباشرةالذهاب إلى نقطة الشراء لاستبدال نفس نوع المنتجات. أو منتج ذو أداء مماثل.
إذا لم تكن هناك مشكلة في اختبار المنتج، فسيتم إرجاع العينة الأصلية.
الضمان
: الضرر من صنع الإنسان الناجم عن الكوارث غير الطبيعية، فترة الضمان المجانية لشركتنا هي سنة واحدة.
[لا تندرج الظروف التالية ضمن نطاق الاستبدال والصيانة المجانية]1. الضرر الناجم عن التشغيل والصيانة ليس وفقًا للإرشادات الواردة في دليل المنتج.
2. الضرر الناجم عن العوامل البشرية، مثل إدخال الجهد غير المناسب، ودخول الماء والكسر.
3. تلف المنتجات الناجم عن الكوارث الطبيعية، مثل البرق والزلازل والحرائق وما إلى ذلك.
3. التغيير غير المصرح به للإعدادات المتأصلة أو الإصلاح دون إذن الشركة.
4. المنتجات خارج نطاق الصيانة المجانية.
5. الضرر الناجم عن النقل والتحميل والتفريغ أثناء الإصلاحات التي يرسلها العملاء.
6. لا يتوافق الرمز الشريطي للمنتج أو الطراز الموجود على بطاقة ضمان المنتج مع المنتج نفسه.
7. الفشل أو التلف الناجم عن مشاكل أخرى غير متعلقة بالمنتج مثل التصميم والتكنولوجيا والتصنيع والجودة.
