E-لينك الصين التكنولوجيا المحدودة.
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| Ports: | 24 × 10/100/1000 RJ45 (PoE+) + 4 × 1000Base-X SFP | PoE Standard: | IEEE 802.3af/at, up to 30W per port |
|---|---|---|---|
| PoE Budget: | 720W total | PoE Management: | Power limit, scheduling, priority, status monitoring |
| Input Power: | 48–57VDC redundant, 6-pin terminal block | Power Consumption: | Max 8W (PoE ≤720W) |
| إبراز: | مفتاح PoE الصناعي ذو 24 منفذًا مع SFP,الميزانية جيجابيت PoE البديل 720W,مفتاح Ethernet الصناعي USB-C,Budget Gigabit PoE switch 720W,Industrial Ethernet switch USB-C |
||

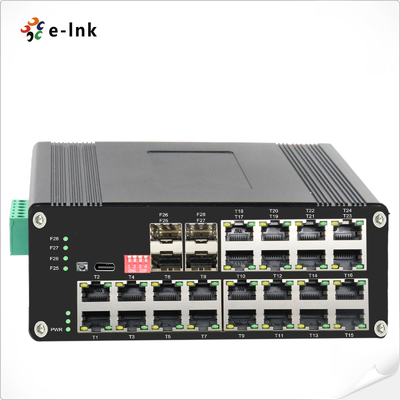

الصناعية L2 + 24-البوابة جيجابيت PoE التبديل 4 SFP 720W الميزانية USB-C
نظرة عامة
سلسلة ETH-DIMC2424MP هيمفتاح إيثيرنت PoE المدار L2+ المتصلبيظهر
24 منفذ PoE + RJ45 جيجابيتو4 جيجابيت SFP صعودية الروابط. مع ضخمة720W PoE
الميزانية، فإنه يعمل كاميرات IP، APs، وأجهزة إنترنت الأشياء بشكل موثوق عبر مسافات طويلة.DIP
يتيح التبديل VLAN مفتاح واحد ، وإدارة الحلقة ، وإعادة تعيين PoE ، وتوسيع 250m PoE,
تبسيط النشر في الميدان.غلاف الألومنيوم IP40، واسعة-40°C إلى +80°C
درجة حرارة التشغيل، وإدخالات الطاقة الزائدة، والأمن المتقدم تجعلها مثالية
الأتمتة الصناعية، المراقبة، وشبكات النقل.
الخصائص
24 × منافذ PoE + RJ45 + 4 × Gigabit SFP
يدعم IEEE 802.3af / at PoE ، ما يصل إلى 720W PoE ميزانية الطاقة
وظائف مفتاح واحد DIP: VLAN، حلقة، إعادة تعيين PoE، 250m تمديد PoE
منفذ إدارة USB-Cإعداد سريع بدون وصول متسلسل لـ RS232
قدرة التبديل 110 جيجابايت في الثانية، إطار جمبو 10K بايت
إعادة التكرار المتقدمة: STP/RSTP/MSTP/ERPSv2، تجميع الروابط
أمان قوي: 802.1X، SSH، HTTPS، RADIUS، حماية DoS/DDoS
إدارة PoE: الجدول الزمني، أولوية الإنتاج، تخصيص الطاقة
غطاء من الألومنيوم المقوى IP40 ، بدون مروحة ، تركيب DIN-rail
درجة حرارة تشغيل واسعة: -40 °C إلى + 80 °C، MTBF > 200،000 ساعة
المؤشرات التقنية
|
المعايير: |
IEEE802.3 10BASE-T |
|||
|
IEEE802.3u 100BASE-TX/FX |
||||
|
IEEE802.3ab 1000BASE-T |
||||
|
IEEE802.3z 1000BASE-X |
||||
|
الـ (إي إي إي 802)3ب خدمة الجودة |
||||
|
IEEE802.1d شجرة العرض |
||||
|
إلى الأمام&مرشحإنج المعدل: |
14,880pps (10Mbps) |
|||
|
148,800pps (100Mbps) |
||||
|
1,488,000pps (1000Mbps) |
||||
|
ذاكرة عازلة الحزم: |
12M بت |
|||
|
نوع المعالجة: |
التخزين والتحويل |
|||
|
عرض النطاق الترددي للخلفية |
110 جيجابايت في الثانية |
|||
|
أقصى طول للحزمة: |
10K بايتات إطار جمبو |
|||
|
حجم جدول العناوين: |
8K عناوين ماك |
|||
|
واجهة |
||||
|
رابط: |
24 × RJ45 |
|||
|
RS485: |
1 x RS485 (اختياري) |
|||
|
الميناء البصري |
4 × 1000-X القاعدة الـ SFP |
|||
|
USB-سي: |
1 x USB-C (لإدارة) |
|||
|
الواجهة المتسلسلة RS485 (اختياري) |
||||
|
الواجهة الفيزيائية |
محطة المسمار الثلاثية الدبوس الصناعية القياسية |
|||
|
نوع البيانات |
1Ch RS485 ثنائي الاتجاه |
|||
|
إشارات RS-485 |
البيانات +، البيانات، GND |
|||
|
مسافة خط الميناء التسلسلي (النحاس) |
1000 متر |
|||
|
معدل البود |
0 ~ 800kbps |
|||
|
PoE (السلطة عبر Ethernet) |
||||
|
القياسية: |
IEEE 802.3at الطاقة عبر الايثنتر بلس |
|||
|
IEEE 802.3af الطاقة عبر الايثنتر |
||||
|
(ب)أورث: |
RJ45 |
|||
|
تعيين دبوس الطاقة |
4/5 ((+) ، 7/8 ((-) |
|||
|
ميزانية PoE: |
حتى720-ميزانية PoE بالواط |
|||
|
البيئةنطال |
||||
|
درجة حرارة العمل: |
-40°C إلى 80°C (-40°F إلى 176°F) |
|||
|
درجة حرارة التخزين: |
-40°C إلى 85°C (-40°F إلى 185°F) |
|||
|
الرطوبة النسبية: |
5-95% غير مكثفة |
|||
|
MTBF |
> 200،000 ساعة |
|||
|
الكهربائية والميكانيكية |
||||
|
قوة الدخول: |
4857VDC, الطاقة الزائدة (بلوك المحطة ذو 6 أقواس) |
|||
|
استهلاك الطاقة: |
8ماكس.(PoE في الاستخدام720W) |
|||
|
الحماية: |
||||
|
إدخال الطاقة المفرطة: |
يمكن إعادة تعيينها تلقائيًا |
|||
|
قطبية عكسية |
الحاضر |
|||
|
إدالبديل |
||||
|
مفتاح DIP ذو 4 أرقامالوظيفةالوضع |
DIP |
الوظيفة |
الإعدادات |
|
|
SW 1 |
شبكة VLAN |
تشغيل |
OFF - معاق |
|
|
SW 2 |
إدارة الحلقات |
تشغيل |
OFF - معاق |
|
|
SW 3 (يتم ترقيتها) |
250m شبكة PoE |
تشغيل |
OFF - معاق |
|
|
SW 4 (يتم ترقيتها) |
إعادة تعيين PoE |
تشغيل |
OFF - معاق |
|
|
مؤشرات LED: |
||||
|
الطاقة: |
حالة الطاقة |
|||
|
الايثنتر (على كل منفذ): |
الرابط/النشاط |
|||
|
البنك المركزي |
حالة PoE (T1 ~ T24) |
|||
|
الألياف: |
منفذ SFP جيجابيت: F25 ~ F28 |
|||
|
الأبعاد (WxDxH): |
155 x115 x85 ملم |
|||
|
وزن: |
1.2كG |
|||
|
الغلاف: |
الألومنيوم القضية |
|||
|
خيارات التثبيت: |
صلّة DIN-Rail |
|||
|
ميزات البرنامج |
||||
|
بروتوكولات الإفراج |
دعم STP/RSTP/MSTP/ERPSv2، تجميع الروابط |
|||
|
دعم البث المتعدد |
دعم IGMP Snooping V1/V2/V3,دعم GMRP، GVMP،802.1Q |
|||
|
شبكة VLAN |
دعم IEEE 802.1Q 4K VLAN,دعم QINQ و VLAN مزدوج |
|||
|
إدارة الوقت |
SNTP |
|||
|
QOS |
إعادة التوجيه القائم على التدفق الحد من المعدل القائم على التدفق |
|||
|
خط الجهاز |
إصدار ACL من الميناء ACL القائمة على المنفذ و VLAN |
|||
|
(ب)oإدارة |
الحد الأقصى للطاقة الكلية لمصدر الطاقة PoE تخصيص الطاقة الخارجة PoE |
|||
|
الصيانة التشخيصية |
دعم مرايا الموانئ، سيسلوغ، بينغ |
|||
|
وظيفة الإدارة |
دعم CLI، WEB، SNMPv1/v2/v3، خادم Telnet للإدارة، EEE، LLDP، DHCP Server/Client (IPv4/IPv6) ، Cloud/MQTT |
|||
|
إدارة الإنذار |
دعم إطلاق إنذار إرسال واحد، RMON، TRAP |
|||
|
الأمن |
حماية العواصف الإذاعية، HTTPS/SSLv3، AAA و RADIUS، SSH2.0 دعم DHCP Snooping، الخيار 82,802.1X الوصول الأمني |
|||
|
الميزات المتقدمة الطبقة 2+ |
إدارة IPv4/IPv6 مسار ثابت |
|||
|
الموافقات التنظيمية |
||||
|
ISO9001، CE، RoHS، FCC |
||||
|
EN55022:2010+AC: 2011، الفئة A |
||||
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
||||
|
EN 61000-3-3: 2013 |
||||
|
EN55024:2010 |
||||
|
IEC 61000-4-2: 2008 (ESD) |
||||
|
IEC 61000-4-3: 2010 (RS) |
||||
|
IEC 61000-4-4: 2012 (EFT) |
||||
|
IEC 61000-4-5: 2014 (الارتفاع) |
||||
|
IEC 61000-4-6: 2013 (CS) |
||||
|
IEC 61000-4-8: 2009 (PFMF) |
||||
معلومات الطلب
|
النموذج |
الوصف |
|
ETH-DIMC2424M(ب) |
الصناعية L2+ 24-البوابة 10/100/1000T 802.3at PoE + 4-البوابة 1000X SFP إدارة إثنترانتر التبديل |
|
خيارات SFP |
خيار SFP. يرجى تحديد SFP الخاص بك على صفحة خيارات SFP لدينا |
|
يجب شراء وحدة SFP بشكل منفصل. |
|
|
خيارات التثبيت |
تم تثبيت دعامة قطار DIN الافتراضية |
|
خيارات الطاقة |
|
|
يجب شراء إمدادات الطاقة بشكل منفصل. |

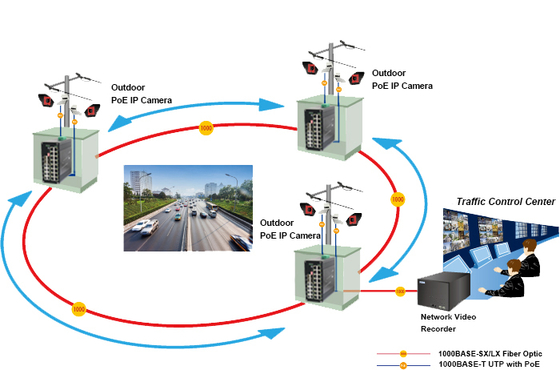

التطبيق
