E-لينك الصين التكنولوجيا المحدودة.
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| Model: | ETH-IMC2408MP Series | Interfaces: | 8 × 10/100/1000Base-T (PoE), 4 × 1000Base-X SFP, 2 × 10G SFP+ |
|---|---|---|---|
| PoE Standard: | IEEE802.3af/at, total budget up to 240W | Backplane Bandwidth: | 110Gbps |
| Power Input: | 48–57VDC redundant, 6-pin terminal block | Power Consumption: | ≤ 8W (without PoE) / ≤ 240W (PoE full load) |
| Protection: | Overload resettable, reverse polarity | Housing: | IP40 aluminum, DIN-rail mount |

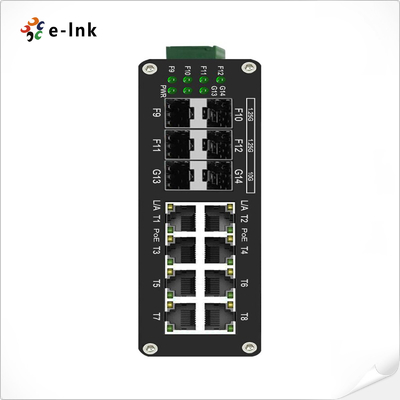

مفتاح مُدار L2+ 8 منافذ جيجابت PoE + 4 SFP + 2 10G SFP+ صناعي
نظرة عامة
إن سلسلة ETH-IMC2408MP عبارة عن مفتاح إيثرنت مُدار L2+ مُصمم
لشبكات الصناعية التي تتطلب كلاً من وصلات ربط عالية السرعة وتسليم طاقة PoE موثوق به.
وهو يدمج 8 منافذ جيجابت 802.3at PoE (بميزانية تصل إلى 240 واط)، 4 فتحات SFP بسرعة 1 جيجابت، و
2 وصلات ربط 10G SFP+، مما يتيح تجميعًا سلسًا لكاميرات IP ونقاط الوصول اللاسلكية و
الأجهزة البعيدة. مع إدارة USB-C، لم يعد المهندسون بحاجة إلى RS232 القديمة
وحدات التحكم، مما يبسط النشر. تم تصميمه باستخدام غلاف ألومنيوم IP40 بدون مروحة، تحمل درجة حرارة التشغيل من -40 درجة مئوية إلى
+80 درجة مئوية، و مدخلات طاقة 48–57VDC زائدة عن الحاجة، فإنه يضمن
تشغيلًا مستقرًا في البيئات القاسية. ميزات متقدمة مثل STP/RSTP/MSTP/ERPSv2،
أمان ACL، و إدارة PoE شاملة تجعله الخيار الأمثل لـ
التطبيقات الهامة.
الميزات
8 × منافذ جيجابت 802.3at PoE (ميزانية PoE تبلغ 240 واط، متوافقة مع IEEE802.3af/at)
4 × وصلات ربط SFP بسرعة 1 جيجابت + 2 × 10G SFP+ لتوصيل الألياف القابلة للتطوير
منفذ USB-C للإدارة – لا يلزم وجود وحدة تحكم RS232
وظائف مفتاح DIP: VLAN بمفتاح واحد، حلقة، تمديد PoE بطول 250 مترًا، إعادة تعيين PoE
دعم Jumbo Frame حتى 9 كيلو بايت
إدارة PoE: تحديد الطاقة، التخصيص، الجدولة، أولوية الإخراج
بروتوكولات L2+ متقدمة: STP/RSTP/MSTP/ERPSv2، IGMP Snooping، Q-in-Q VLAN
QoS وACL لتشكيل حركة المرور وتصفية الأمان
موثوقية من الدرجة الصناعية: علبة ألومنيوم IP40، بدون مروحة، MTBF >200,000 ساعة
تشغيل في نطاق واسع من درجات الحرارة: -40 درجة مئوية ~ +80 درجة مئوية
مدخل 48–57VDC زائد عن الحاجة مع حماية من الحمل الزائد/القطبية العكسية
الشهادات: CE، FCC، RoHS، معايير EMC الصناعية EN/IEC
الفهارس الفنية
|
المعايير: |
IEEE802.3 10BASE-T |
|||
|
IEEE802.3u 100BASE-TX/FX |
||||
|
IEEE802.3ab 1000BASE-T |
||||
|
IEEE802.3z 1000BASE-X |
||||
|
IEEE802.3ae 10GBase-R |
||||
|
IEEE802.3p QoS |
||||
|
IEEE802.1d Spanning Tree |
||||
|
إلى الأمام و تصفيةمعدل: 14,880pps (10Mbps) |
148,800pps (100Mbps) |
|||
|
1,488,000pps (1000Mbps) |
||||
|
1,488,000 |
||||
|
،000pps (10000Mbps)ذاكرة مخزن مؤقت للحزم: |
||||
|
12 ميغابايت |
نوع المعالجة: |
|||
|
التخزين وإعادة التوجيه |
عرض النطاق الترددي للوحة الخلفية |
|||
|
110 جيجابت في الثانية |
الحد الأقصى لطول الحزمة: |
|||
|
9 كيلو بايت Jumbo Frame |
حجم جدول العناوين: |
|||
|
8K |
عناوين MAC الواجهة |
|||
|
الموصل: |
||||
|
8 |
(PoE قيد الاستخدام R |
|||
|
/LR1 |
x USB-C (للإدارة) المنفذ البصري: |
|||
|
4 |
x 1000Base-X SFP 2 x 10G Base-SR/LRSFP+ USB |
|||
|
-C:1 |
x USB-C (للإدارة) واجهة تسلسلية RS485 (اختياري) |
|||
|
الواجهة المادية |
||||
|
طرف لولبي قياسي صناعي ثلاثي المسامير |
نوع البيانات |
|||
|
1Ch RS485 ثنائي الاتجاه |
إشارات RS-485 |
|||
|
Data+، Data-، GND |
مسافة خط المنفذ التسلسلي (النحاس) |
|||
|
1000 متر |
معدل الباود |
|||
|
0 ~ 800 كيلوبت في الثانية |
PoE (الطاقة عبر الإيثرنت) |
|||
|
المعيار: |
||||
|
IEEE 802.3at Power over Ethernet Plus |
IEEE 802.3af Power over Ethernet |
|||
|
P |
||||
|
الحد الأقصى للطاقة الإجمالية لإمداد طاقة PoERJ45 |
تعيين دبابيس الطاقة |
|||
|
4/5(+), 7/8(-) |
ميزانية PoE: |
|||
|
ما يصل إلى 240 واط ميزانية PoE |
البيئة |
|||
|
درجة حرارة التشغيل:-40 درجة مئوية إلى 80 درجة مئوية (-40 درجة فهرنهايت إلى 176 درجة فهرنهايت) |
||||
|
درجة حرارة التخزين: |
-40 درجة مئوية إلى 85 درجة مئوية (-40 درجة فهرنهايت إلى 185 درجة فهرنهايت) |
|||
|
الرطوبة النسبية: |
5% إلى 95% بدون تكثف |
|||
|
MTBF |
> 200,000 ساعة |
|||
|
كهربائي وميكانيكي |
طاقة الإدخال: |
|||
|
48 |
||||
|
~57 |
VDC،طاقة زائدة عن الحاجة (كتلة طرفية ذات 6 سنون)إدارة IPv4/IPv6 8 |
|||
|
واط كحد أقصى. |
(PoE قيد الاستخدام<240W) الحماية:الحمل الزائد لمدخلات الطاقة: |
|||
|
إعادة الضبط التلقائي |
||||
|
القطبية العكسية: |
موجود |
|||
|
DI |
P Switch |
|||
|
مفتاح DIP رباعي الأرقام وظيفة |
||||
|
DIPالوظيفةالإعدادات |
SW 1 |
VLAN |
تشغيل - تم التمكين |
|
|
إيقاف - معطل |
دعم QINQ، VLAN مزدوج، |
PWR: |
حالة الطاقة |
|
|
إيقاف - معطل |
SW 3 (المراد ترقيته) |
PWR: |
حالة الطاقة |
|
|
إيقاف - معطل |
SW 4 (المراد ترقيته) |
PWR: |
حالة الطاقة |
|
|
إيقاف - معطل |
مؤشرات LED: |
PWR: |
حالة الطاقة |
|
|
إيثرنت (لكل منفذ): |
||||
|
الرابط/النشاط |
PoE (اختياري) |
|||
|
حالة PoE |
الألياف |
|||
|
: |
منفذ Gigabit SFP: F9~F12 |
|||
|
منفذ 10G SFP+: F13, F14الأبعاد (العرض × العمق × الارتفاع): |
149 |
|||
|
x |
||||
|
114 |
x الوزن:مم الوزن:0. 55 |
|||
|
كجم |
الغلاف:ألومنيومعلبة |
|||
|
خيارات التركيب: |
حامل DIN-Rail ميزات البرنامج |
|||
|
بروتوكولات التكرار |
دعم STP/RSTP/MSTP/ERPSv2، تجميع الارتباط |
|||
|
دعم البث المتعدد |
||||
|
دعم IGMP Snooping V1/V2/V3 |
، |
|||
|
دعم GMRP، GVMP، 802.1Q |
VLANإدارة IPv4/IPv6، |
|||
|
دعم QINQ، VLAN مزدوج، |
إدارة الوقتإدارة IPv4/IPv6QOS |
|||
|
إعادة توجيه قائمة على التدفق |
تحديد معدل قائم على التدفق |
|||
|
تصفية الحزم القائمة على التدفق |
8* قوائم انتظار الإخراج لكل منفذ 802.1p/DSCP تعيين الأولوية Diff-Serv QoS، علامة/ملاحظة الأولوية |
|||
|
تصفية الحزم من L2 إلى L4، مطابقة أول 80 بايت من الرسالة. |
توفير ACL بناءً على MAC، عنوان MAC الوجهة، مصدر IP، وجهة IP، نوع بروتوكول IP، منفذ TCP/UDP، نطاق منفذ TCP/UDP، وVLAN، إلخ P |
|||
|
الحد الأقصى للطاقة الإجمالية لإمداد طاقة PoEتخصيص طاقة إخراج PoEتكوين أولوية إخراج PoE |
حالة عمل PoE جدولة عملية PoE |
|||
|
دعم CLI، WEB، SNMPv1/v2/v3، خادم Telnet للإدارة، EEE، LLDP، خادم/عميل DHCP (IPv4/IPv6)، Cloud/MQTT |
إدارة الإنذار |
|||
|
دعم إخراج إنذار الترحيل في اتجاه واحد، RMON، TRAP |
الأمان |
|||
|
حماية عاصفة البث، HTTPS/SSLv3، AAA وRADIUS، SSH2.0 |
دعم DHCP Snooping، الخيار 82 |
|||
|
، |
الوصول الأمني 802.1X، دعم الإدارة الهرمية للمستخدم، قائمة التحكم في الوصول ACL،إدارة IPv4/IPv6، |
|||
|
الموافقات التنظيمية |
ISO9001، CE، RoHS، FCC EN55022:2010+AC: 2011، الفئة أ |
|||
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
||||
|
EN 61000-3-3: 2013 |
||||
|
EN55024:2010 |
||||
|
IEC 61000-4-2: 2008 (ESD) |
||||
|
IEC 61000-4-3: 2010 (RS) |
||||
|
IEC 61000-4-4: 2012 (EFT) |
||||
|
IEC 61000-4-5: 2014 (Surge) |
||||
|
IEC 61000-4-6: 2013 (CS) |
||||
|
IEC 61000-4-8: 2009 (PFMF) |
||||
|
معلومات الطلب |
||||
|
الموديل |
||||
|
الوصف |
||||
ETH-IMC2408MP
|
مفتاح إيثرنت مُدار L2+ صناعي 8 منافذ 10/100/1000T 802.3at PoE + 4 منافذ 1G SFP + 2 منافذ 10G SFP+ |
خيارات SFP |
|
► خيار SFP. يرجى تحديد SFP الخاص بك في صفحة خيارات SFP الخاصة بنا |
► يجب شراء وحدة SFP بشكل منفصل. |
|
خيارات التركيب |
► مثبت قوس DIN-Rail افتراضي |
|
خيارات الطاقة |
|
|
► مزود طاقة DIN-Rail. سلك مفتوح للكتلة الطرفية. |
► يجب شراء مصدر الطاقة بشكل منفصل. |
|

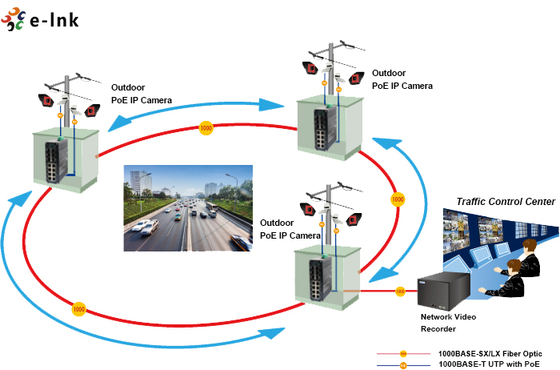

التطبيق |
|
|
|
