تفاصيل المنتج:
شروط الدفع والشحن:
|
| Ports: | 3× 10/100/1000 RJ45 PoE+ (PSE), 1× 1000Base-X SC Fiber | PoE Budget: | 90W @ 48VDC / 90W @ 24VDC / 60W @ 12VDC |
|---|---|---|---|
| Switch Fabric: | 12Gbps | Packet Buffer: 4Mbit | MAC Table: 2K | Forwarding Rate: | 1,488,000pps (1Gbps) | Jumbo Frame: 9K Bytes |
| Input Power: | 12~48VDC Terminal Block | Power Consumption <95W | Casing: | IP40 Aluminum | Size: 95×70×30mm | Weight: 0.3Kg |

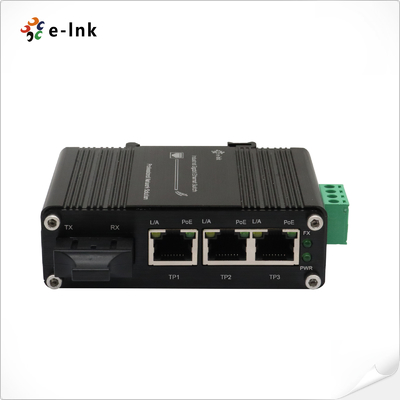

مفتاح PoE+ جيجابت بـ 3 منافذ صناعية صغيرة مع 1 SC Fiber 12-48VDC Booster
نظرة عامة
LNK-IMC103GP هو مفتاح PoE+ مضغوط من الدرجة الصناعية مصمم للبيئات القاسية.
يتميز بـ 3 منافذ جيجابت PoE+ ووصلة علوية من الألياف SC جيجابت واحدة، مما يوفر ما يصل
إلى 90 واط من إجمالي طاقة PoE مع مدخل واسع 12~48VDC ومعزز جهد مدمج. يقع
في علبة ألومنيوم متينة IP40، يضمن هذا المفتاح التشغيل الموثوق به في الظروف القاسية
درجات الحرارة من -40 درجة مئوية إلى 75 درجة مئوية، مما يجعله حلاً مثاليًا للشبكات الصناعية، والطاقة الشمسية
أنظمة الطاقة، وتطبيقات المراقبة الخارجية.
الميزات
3 × منافذ جيجابت RJ45 PoE+ (802.3af/at) – ما يصل إلى 90 واط ميزانية طاقة PoE
1 × منفذ ألياف SC جيجابت – نقل بيانات مستقر لمسافات طويلة
مدخل واسع 12~48VDC مع مدمج معزز الجهد
متين غلاف ألومنيوم IP40, دعم DIN-Rail وتركيب على الحائط
تشغيل موثوق به في -40 درجة مئوية إلى +75 درجة مئوية البيئات الصناعية
يدعم إيثرنت موفر للطاقة (IEEE 802.3az) لتقليل استهلاك الطاقة
تصميم مضغوط، سهل النشر لـ CCTV، إنترنت الأشياء، والأتمتة الصناعية
الفهارس الفنية
|
المعايير: |
IEEE802.3 10Base-T |
|
IEEE802.3u 100Base-TX/FX |
|
|
IEEE802.3ab 1000Base-T |
|
|
IEEE802.3z 1000Base-X |
|
|
IEEE 802.3x التحكم في التدفق ثنائي الاتجاه |
|
|
IEEE 802.3az إيثرنت موفر للطاقة (EEE) |
|
|
نوع المعالجة: |
تخزين و-إلى الأمام |
|
معدل تصفية التمرير: |
14,880pps (10Mbps) |
|
148,800pps (100Mbps) |
|
|
1,488,000pps (1000Mbps) |
|
|
ذاكرة مخزن مؤقت للحزم: |
4 Mbit |
|
Switch Fabric: |
12Gbps |
|
الحد الأقصى طول الحزمة: |
9K بايت |
|
حجم جدول العنوان |
2K عناوين MAC |
|
الواجهة |
|
|
الموصل: |
3 x RJ45 مع وظيفة حقن 802.3at PoE+ (المنافذ 1 إلى 3) |
|
المنفذ البصري: |
1 x SC 1000Base-X |
|
PoE (الطاقة عبر الإيثرنت) |
|
|
المعيار: |
IEEE 802.3at Power over Ethernet Plus |
|
IEEE 802.3af Power over Ethernet |
|
|
المنفذ: |
RJ45 |
|
تعيين دبوس الطاقة |
4/5(+), 7/8(-) |
|
ميزانية PoE: |
ما يصل إلى 90 واط ميزانية PoE (48VDC)، 90 واط ميزانية PoE (24VDC)، 60 واط ميزانية PoE (12VDC) |
|
كهربائي وميكانيكي |
|
|
طاقة الإدخال: |
12~48VDC، كتلة طرفية ذات 2 سنون |
|
استهلاك الطاقة: |
<95W (غير PoE<6W) |
|
مؤشرات LED: |
|
|
PWR: |
حالة الطاقة |
|
L/A: |
حالة رابط الإيثرنت |
|
FX: |
الألياف LINK الحالة |
|
PoE: |
Pحالة oE |
|
الأبعاد (العرض × العمق × الارتفاع): |
95 x 70 x 30 مم |
|
الوزن: |
0.3 كجم |
|
الغلاف: |
|
|
خيارات التركيب: |
DIN-Rail / تركيب على الحائط |
|
بيئي |
|
|
درجة حرارة التشغيل: |
-40 درجة مئوية إلى 75°C (-40°F إلى 167°F) |
|
درجة حرارة التخزين: |
-40 درجة مئوية إلى 85 درجة مئوية (-40 درجة فهرنهايت إلى 185 درجة فهرنهايت) |
|
الرطوبة النسبية: |
5% إلى 95% بدون تكثف |
|
MTBF |
> 200,000 ساعة |
|
الموافقات التنظيمية |
|
|
ISO9001، CE، FCC، RoHS |
|
|
EMI: EN55022:2010+AC: 2011، الفئة A EN 61000-3-2: 2006+A1: 2009+A2: 2009 EN 61000-3-3: 2013 EN55024: 2010 |
|
|
EMS: IEC 61000-4-2: 2008 (ESD) IEC 61000-4-3: 2010 (RS) IEC 61000-4-4: 2012 (EFT) IEC 61000-4-5: 2014 (Surge) IEC 61000-4-6: 2013 (CS) IEC 61000-4-8: 2009 (PFMF) |
|
معلومات الطلب
|
الموديل |
الوصف |
|
LNK-IMC103GP |
مفتاح إيثرنت جيجابت PoE + 1-Port 1000X SC بـ 3 منافذ صناعية صغيرة 10/100/1000T 802.3at مع مدخل 12~48VDC ومعزز الجهد، منفذ SC Fiber، متعدد الأوضاع، ألياف مزدوجة، 850 نانومتر، 550 متر |
|
LNK-IMC103GP-20 |
مفتاح إيثرنت جيجابت PoE + 1-Port 1000X SC بـ 3 منافذ صناعية صغيرة 10/100/1000T 802.3at مع مدخل 12~48VDC ومعزز الجهد، منفذ SC Fiber، الوضع الفردي، الألياف المزدوجة، 1310 نانومتر، 20 كم |
|
LNK-IMC103GPS-20A |
مفتاح إيثرنت جيجابت PoE + 1-Port 1000X SC بـ 3 منافذ صناعية صغيرة 10/100/1000T 802.3at مع مدخل 12~48VDC ومعزز الجهد، منفذ SC Fiber، الوضع الفردي، الألياف المفردة، 1310 نانومتر TX/1550 نانومتر RX، 20 كم |
|
LNK-IMC103GPS-20B |
مفتاح إيثرنت جيجابت PoE + 1-Port 1000X SC بـ 3 منافذ صناعية صغيرة 10/100/1000T 802.3at مع مدخل 12~48VDC ومعزز الجهد، منفذ SC Fiber، الوضع الفردي، الألياف المفردة، 1550 نانومتر TX/1310 نانومتر RX، 20 كم |
|
خيارات التركيب |
► مثبت قوس DIN-Rail افتراضي؛ يتم تضمين قوس تثبيت الحائط. |
|
خيارات الطاقة |
► مزود طاقة 12~48VDC. سلك مفتوح للكتلة الطرفية |
|
► يجب شراء مزود الطاقة بشكل منفصل. |

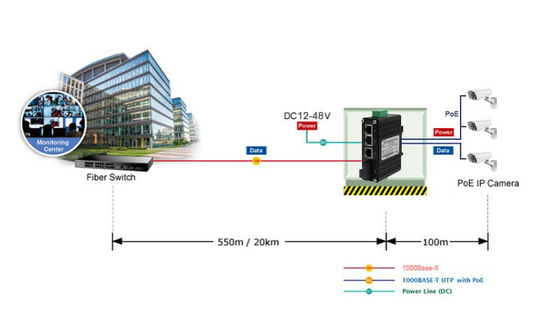

تطبيق
