E-لينك الصين التكنولوجيا المحدودة.
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| Ports: | 4 × RJ45 (10/100/1000T PoE+), 1 × SFP (100/1000Base-X) | Standards: | IEEE802.3 10/100/1000T, IEEE802.3u/ab/z, IEEE802.3af/at, IEEE802.3az EEE |
|---|---|---|---|
| Switch Fabric: | 10Gbps (backplane bandwidth 20Gbps) | PoE Budget: | 120W (48VDC), 90W (24VDC), 60W (12VDC) |
| Power Input: | 12~48VDC (terminal block); Consumption <125W | Housing: | IP40 aluminum case, DIN-Rail / Wall-mount |

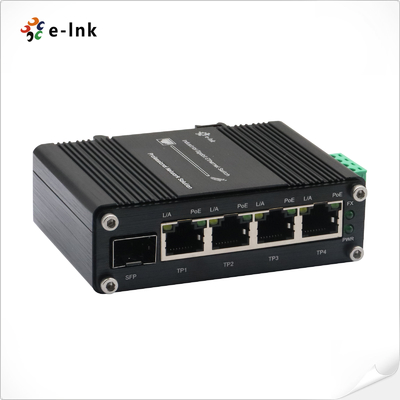

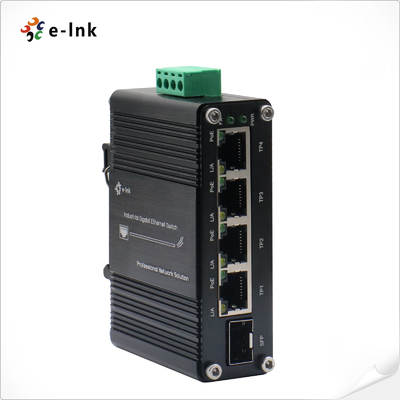

صناعية مصغرة PoE 4-Port + جيجابيت + 1 SFP Ethernet Switch -40 ~ 80 °C
نظرة عامة
سلسلة LNK-IMC104GP-SFP هي مفتاح صناعي ضيق يحتوي على
أربعة منافذ 10/100/1000BASE-T PoE + وفتحة 100/1000BASE-X SFP مزدوجة السرعة.
مع مدخل 12 ~ 48VDC واسع النطاق ومعزز الجهد المدمج ، يوفر ما يصل إلى 120W PoE
الميزانية لتشغيل كاميرات IP ، ومواقع اتصال لاسلكية ، وأجهزة أخرى. تم تصميمها مع IP40
غلاف الألومنيوم الصلب ، مرونة DIN-Rail / الجدار ، ومتد من -40 ° C إلى 80 ° C
المدى التشغيلي، وهذا المفتاح يضمن الاتصال الموثوق به في المطالب الصناعية
البيئات مثل الطاقة الشمسية والنقل وشبكات المراقبة.
الخصائص
4 × 10/100/1000BASE-T منفذ RJ45 مع IEEE 802.3at PoE +
فتحة 1 × 100/1000BASE-X SFP مع الكشف التلقائي
إدخال واسع 12 ~ 48VDC مع مكبر طاقة مدمج
ما يصل إلى ميزانية PoE 120W (48VDC) ، 90W (24VDC) ، 60W (12VDC)
التبديل التخزين والإعادة مع عرض النطاق الترددي خلفية 20Gbps
غلاف الألومنيوم الصلب IP40 ، مقاوم للغبار ودائم
خيارات تثبيت DIN-Rail والجدار
درجة حرارة العمل الممتدة: -40°C إلى 80°C
MTBF > 200،000 ساعة للموثوقية طويلة الأجل
المؤشرات التقنية
|
المعايير: |
الـ IEEE 802.3 Ethernet |
|
الـ IEEE 802.3u Fast Ethernet |
|
|
الـ IEEE 802.3ab جيجابيت إثنتر |
|
|
IEEE 802.3x Full-Duplex تدفق التحكم |
|
|
الـ IEEE 802.3az الـ Ethernet الكفاءة من حيث الطاقة (EEE) |
|
|
IEEE 802.3at الطاقة عبر الايثنتر بالإضافة إلى PSE |
|
|
IEEE 802.3af الطاقة عبر Ethernet Plus |
|
|
إلى الأمام&مرشحإنج المعدل: |
14,880pps (10Mbps) |
|
148,800pps (100Mbps) |
|
|
1,488,000pps (1000Mbps) |
|
|
عازل الحزم: |
1Mbits |
|
طول الحزمة: |
10 كيلوبايت |
|
جدول عناوين MAC: |
8K |
|
مادة التبديل: |
10 جيجابايت في الثانية/غير محجوب |
|
الممتلكات المبادلة |
عرض النطاق الترددي للصفحة الخلفية: 20Gbps معدل إرسال الحزم: 14.88Mpps |
|
رابط: |
4 منافذ مع وظيفة حقن 802.3at PoE + (الموانئ 1 إلى 4) |
|
واجهة |
|
|
رابط: |
4 × RJ45 |
|
الميناء البصري |
1 × SFP 1000Base-X أو 100Base-FX(الاكتشاف التلقائي) |
|
PoE (السلطة عبر Ethernet) |
|
|
القياسية: |
الـ (إي إي إي 802)3af/في |
|
الميناء: |
RJ45 |
|
تعيين دبوس الطاقة |
4/5 ((+) ، 7/8 ((-) |
|
ميزانية PoE: |
ما يصل إلى ميزانية PoE 120 واط (48VDC) ، ميزانية PoE 90 واط (24VDC) ، ميزانية PoE 60 واط (12VDC) |
|
البيئة |
|
|
درجة حرارة العمل: |
-40°C إلى 80°C (-40°F إلى 176°F) |
|
درجة حرارة التخزين: |
-40°C إلى 85°C (-40°F إلى 185°F) |
|
الرطوبة النسبية: |
5-95% غير مكثفة |
|
MTBF |
> 200،000 ساعة |
|
الكهربائية والميكانيكية |
|
|
قوة الدخول: |
12~48VDC (بلوك المحطة) |
|
استهلاك الطاقة: |
< 125W (غير PoE < 6W) |
|
إدخال الطاقة المفرطة: |
يمكن إعادة تعيينها تلقائيًا |
|
قطبية عكسية |
الحاضر |
|
الأبعاد (WxDxH): |
95 × 70x29مم |
|
وزن: |
0.25كيلوغرام |
|
الغلاف: |
غلاف من الألومنيوم |
|
خيارات التثبيت: |
DIN-Rail / الجدار |
|
مؤشرات LED: |
|
|
(ب)WR: |
القوة |
|
لوس أنجلوس: |
الرابط/النشاط |
|
البنك المركزي: |
حالة PoE |
|
الموافقات التنظيمية |
|
|
ISO9001 |
|
|
EN55022:2010+AC: 2011، الفئة A |
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
|
|
EN 61000-3-3: 2013 |
|
|
EN55032:2017 |
|
|
IEC 61000-4-2: 2008 (ESD) |
|
|
IEC 61000-4-3: 2010 (RS) |
|
|
IEC 61000-4-4: 2012 (EFT) |
|
|
IEC 61000-4-5: 2014 (الارتفاع) |
|
|
IEC 61000-4-6: 2013 (CS) |
|
|
IEC 61000-4-8: 2009 (PFMF) |
|
معلومات الطلب
|
النموذج |
الوصف |
|
LNK-IMC104GP-SFP |
صناعية مصغرة 4-البوابة 10/100/1000T 802.3at PoE + 1-البوابة 100/1000X SFP Gigabit Ethernet Switch مع مدخل 12 ~ 48VDC ومعزز الجهد |
|
خيارات SFP |
خيار SFP. يرجى تحديد SFP الخاص بك على صفحة خيارات SFP لدينا (الصناعية SFP). |
|
يجب شراء وحدة SFP بشكل منفصل. |
|
|
خيارات التثبيت |
تم تثبيت دعامة DIN-Rail الافتراضية ؛ يتم تضمين دعامة الجدار. |
|
خيارات الطاقة |
يجب شراء إمدادات الطاقة بشكل منفصل |
