E-لينك الصين التكنولوجيا المحدودة.
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| قوة الإدخال: | 12 ~ 48VDC ، قوة زائدة (كتلة طرفية 6 أسنان) | استهلاك الطاقة: | 5W ماكس. |
|---|---|---|---|
| درجة حرارة التشغيل: | -40 درجة مئوية إلى 80 درجة مئوية (-40 درجة فهرنهايت إلى 176 درجة فهرنهايت) | البعد (LXWXH): | 150 × 115 × 30 مم |
| وزن: | 0.6 كجم | خيارات التثبيت: | Din-rail |

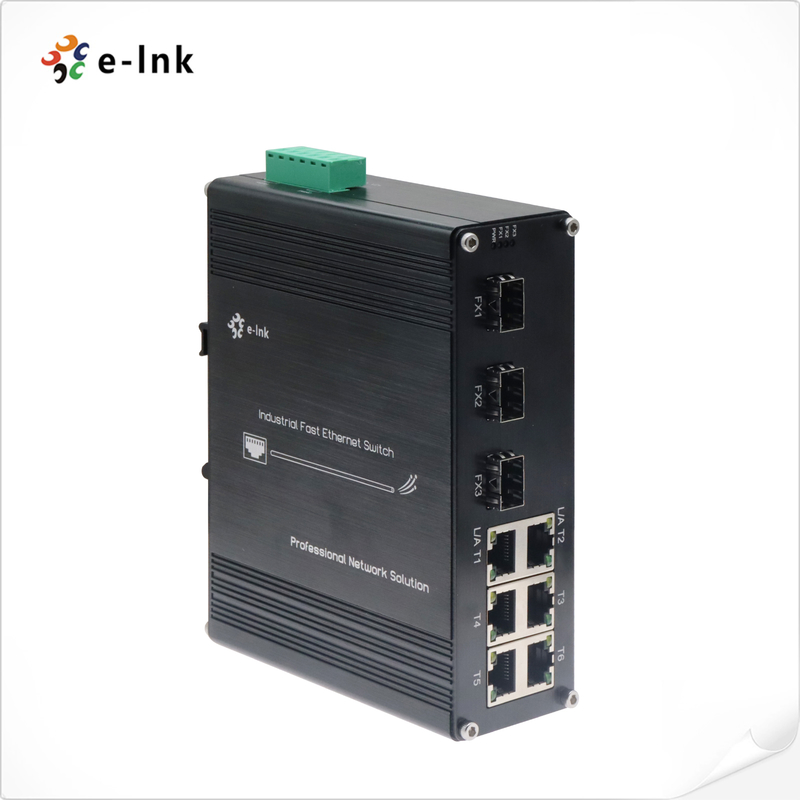

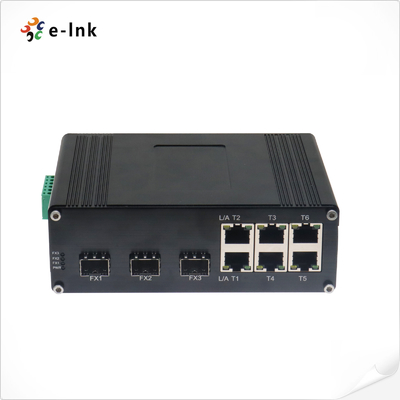

نظرة عامة على مفتاح Ethernet الصناعي
الـLNK-IMC306السلسلة هي 9 منافذ صناعية صلبة التبديل إيثيرنت، هندسة
لتوصيل بيانات موثوق بها في البيئات القاسية.10/100 منفذ RJ45 من النحاس Base-TX
مع التفاوض التلقائي وMDI / MDI-X التلقائي، زائد 3xمنافذ الألياف الضوئية 100Base-FX
للاتصال متعدد الأوضاع أو متعدد الأوضاع.
تم تصميم هذا المفتاح المقاوم للطاقة العاملة ، وهو الحل المثالي
ودمج الشبكات على مسافات طويلة.
كاميرات IP,نقاط وصول لاسلكية، وأنظمة التحكم الصناعيةبين المواقع النائية،
ضمان استقرار الشبكة في التطبيقات المتطلبة مثل المراقبة الخارجية ، أتمتة المصنع ،
وأنظمة النقل الذكية.
خصائص مفتاح Ethernet الصناعي
المؤشرات التقنية لمفتاح Ethernet الصناعي
|
الايثرنت |
|
|
المعايير: |
IEEE802.3 10BASE-T |
|
IEEE802.3u 100BASE-TX/FX |
|
|
الـ IEEE 802.3az الـ Ethernet الكفاءة من حيث الطاقة (EEE) |
|
|
IEEE802.3x تحكم التدفق |
|
|
إلى الأمام&مرشحإنج المعدل: |
14,880pps (10Mbps) |
|
148,800pps (100Mbps) |
|
|
ذاكرة عازلة الحزم: |
512K بت |
|
نوع المعالجة: |
التخزين والتحويل |
|
حجم جدول العناوين: |
1024 عناوين ماك |
|
واجهة |
|
|
رابط: |
6 x RJ45 |
|
الميناء البصري |
3 × 100 أساس-Fإكس (SFP، SC، FC، ST اختياري) |
|
منفذ إيثيرنت |
RJ45 الميناء 1 ~ الميناء6 |
|
البيئة |
|
|
درجة حرارة العمل: |
-40°C إلى 80°C (-40°F إلى 176°F) |
|
درجة حرارة التخزين: |
-40°C إلى 85°C (-40°F إلى 185°F) |
|
الرطوبة النسبية: |
5-95% غير مكثفة |
|
MTBF |
> 200،000 ساعة |
|
الكهربائية والميكانيكية |
|
|
قوة الدخول: |
12~48VDC, الطاقة الزائدة (بلوك المحطة ذو 6 أقواس) |
|
استهلاك الطاقة: |
5ماكس. |
|
الحماية: |
|
|
إدخال الطاقة المفرطة: |
يمكن إعادة تعيينها تلقائيًا |
|
قطبية عكسية |
الحاضر |
|
مؤشرات LED: |
|
|
الطاقة: |
(ب)WR الوضع |
|
الايثنتر (على كل منفذ): |
الرابط/النشاط |
|
الألياف: |
FX1، FX2، FX3 |
|
الأبعاد (WxDxH): |
150 × 115 × 50 ملم |
|
وزن: |
0.6كيلوغرام |
|
الغلاف: |
غلاف من الألومنيوم |
|
خيارات التثبيت: |
DIN-Rail |
|
الموافقات التنظيمية |
|
|
ISO9001 |
|
|
EN55022:2010+AC: 2011، الفئة A |
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
|
|
EN 61000-3-3: 2013 |
|
|
EN55024:2010 |
|
|
IEC 61000-4-2: 2008 (ESD) |
|
|
IEC 61000-4-3: 2010 (RS) |
|
|
IEC 61000-4-4: 2012 (EFT) |
|
|
IEC 61000-4-5: 2014 (الارتفاع) |
|
|
IEC 61000-4-6: 2013 (CS) |
|
|
IEC 61000-4-8: 2009 (PFMF) |
|
معلومات الطلبات الخاصة بمفتاح Ethernet الصناعي
|
النموذج |
الوصف |
|
(إل إن كيه)IMC306 |
الصناعية مفتاح الايثنر: 6-البوابة 10/100القاعدة-TX+ 3 منافذ 100BASE-FX الألياف المتعددة الوسائط، الألياف المزدوجة، SC، 2KM |
|
LNK-IMC306-20 |
الصناعية مفتاح الايثنر: 6-البوابة 10/100القاعدة-TX+ 3 منافذ 100BASE-FX الألياف، الوضع الواحد، الألياف المزدوجة، SC، 20 كيلومتر |
|
LNK-IMC306S-20 |
الصناعية مفتاح الايثنر: 6-البوابة 10/100القاعدة-TX+ 3 منافذ 100BASE-FX الألياف، الوضع الواحد، الألياف الواحدة، SC، 20 كيلومتر |
|
LNK-IMC306F-20 |
الصناعية مفتاح الايثنر: 6-البوابة 10/100القاعدة-TX + 3 منافذ 100BASE-FX الألياف، وحيدة الوضع، الألياف الفردية، FC، 20KM |
|
LNK-IMC306-SFP |
الصناعية6-الميناء 10/100BASE-T +3-الميناء 100مفتاح الايثنتر BASE SFP |
|
خيارات SFP |
خيار SFP. يرجى تحديد SFP الخاص بك على صفحة خيارات SFP لدينا |
|
يجب شراء وحدة SFP بشكل منفصل. |
|
|
خيارات التثبيت |
تم تثبيت دعامة DIN-Rail الافتراضية |
|
خيارات الطاقة |
24W/1أ2إمدادات الطاقة 4VDC DIN-Rail سلك مفتوح للكتلة النهائية |
|
يجب شراء إمدادات الطاقة بشكل منفصل. |
التطبيق الصناعي لـ Ethernet Switch Switch
سياسة ما بعد البيع والضمان
وهي تتكون منخدمة العملاء عبر الإنترنتوخدمة العملاء عبر الهاتف، مع توفيراستشارات المنتج,
الدعم الفني عن بعد,خدمات الصيانة والقبول.
سياسة الخدمات: استبدال لمدة ثلاثة أشهر وضمان لمدة ثلاث سنوات.
استبدال: خلال ثلاثة أشهر من شراء سلسلة من المنتجات، بعد اختبار عجز المنتج
من قبل الفنيين والأضرار الناجمة عن الإنسان الناجمة عن الكوارث غير الطبيعية، يمكن للمشتري مباشرة
الذهاب إلى نقطة الشراء لاستبدال نفس النوع من المنتجات.أو منتج ذو أداء مماثل.
إذا لم تكن هناك مشاكل في اختبار المنتج، سيتم إرجاع العينة الأصلية.
الضمان: الأضرار من صنع الإنسان الناجمة عن الكوارث غير الطبيعية، فترة الضمان المجانية لشركتنا هي سنة واحدة.
[الظروف التالية لا تدخل في نطاق استبدال الصيانة المجانية]
1الأضرار الناجمة عن التشغيل والصيانة غير وفقا لتعليمات دليل المنتج.
2الأضرار الناجمة عن العوامل البشرية، مثل إدخال الجهد غير المناسب، واستيعاب المياه والكسر.
3الأضرار التي لحقت بالمنتجات الناجمة عن الكوارث الطبيعية، مثل البرق والزلازل والحرائق، الخ.
3التغيير غير المصرح به في الإعدادات المتأصلة أو الإصلاح دون إذن من الشركة
4المنتجات خارج نطاق الصيانة المجانية
5الأضرار الناجمة عن النقل، والتحميل والتفريغ أثناء الإصلاحات المرسلة من قبل العملاء.
6الرمز الشريطي للمنتج أو النموذج على بطاقة ضمان المنتج لا يتوافق مع المنتج نفسه.
7- الفشل أو الضرر الناجم عن مشاكل أخرى غير المنتج مثل التصميم والتكنولوجيا والتصنيع والجودة.
