E-لينك الصين التكنولوجيا المحدودة.
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| موانئ إيثرنت: | 8 × 10/100/1000Base-T (RJ45 مع POE ++) | ميناء الألياف: | 1 × 100/1000Base-X (SFP/SC/FC/ST اختياري) |
|---|---|---|---|
| مدخلات الطاقة: | 48 ~ 57VDC زائدة عن الحاجة (كتلة طرفية 6 دبوس) | درجة حرارة التشغيل: | -40 درجة مئوية ~ 80 درجة مئوية |
| أبعاد: | 150 × 115 × 50 مم | غلاف: | الألومنيوم |

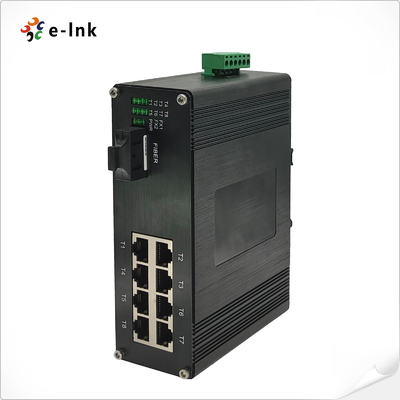

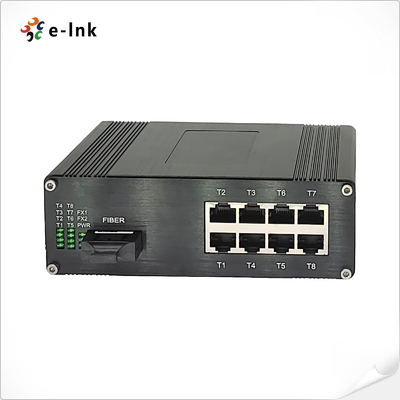

8-الموانئ الصناعية جيجابيت 802.3bt PoE++ التبديل + 1 الألياف العليا 360W -40 ~ 80 °C
نظرة عامة
LNK-IMC108GP60 هو مفتاح إيثيرنت الصناعي الصلب من 8 منافذ Gigabit PoE ++ + 1-Port 100/1000Base-X الذي يوفر الطاقة والبيانات عبر كابل واحد. يدعم كل منفذ RJ45 IEEE 802.3bt PoE++ حتى 60W، مع ميزانية طاقة إجمالية قدرها 360 واط ، مما يجعلها مثالية لأجهزة عالية الطاقة مثل كاميرات PTZ IP ومواقع اتصال لاسلكية ومعدات IoT الصناعية. تم تصميمها مع مدخلات 48 ~ 57VDC الزائدة ،غطاء الألومنيوم الصلب، ودرجة حرارة تشغيل واسعة من -40 درجة مئوية إلى 80 درجة مئوية ، يضمن هذا المفتاح أداءً موثوقًا في مراقبة كاميرات المراقبة المتحركة ، والأتمتة الصناعية ، والتنفيذات الخارجية المهمة.
الخصائص
8 × منافذ Gigabit RJ45 PoE++ (802.3af/at/bt ، ما يصل إلى 60W لكل منها ، 360W إجمالاً)
1 × 100/1000Base-X fiber uplink (SFP/SC/FC/ST اختياري)
التفاوض التلقائي، الدعم الكامل/النصف المزدوج
التبديل عالي الأداء: 2.75M بوفر، 4K MAC الجدول
يدعم 9K الإطارات الضخمة لنقل البيانات بكفاءة
مدخلات طاقة متكررة 48 ~ 57VDC مع الحماية من الإفراط في الحمل والقطبية العكسية
درجة حرارة تشغيل واسعة: -40 °C ~ 80 °C ، MTBF >200000 ساعة
استهلاك طاقة منخفض: ≤5W (بدون PoE)
غلاف من الألومنيوم الصناعي، تركيب DIN-Rail
إيثنتر كفاءة الطاقة (EEE) و IEEE 802.3x التحكم في التدفق
الموافقة المعتمدة على EMC & Safety (EN55022 ، EN55024 ، IEC 61000-4 سلسلة)
المؤشرات التقنية
|
المعايير: |
IEEE802.3 10BASE-T |
|
IEEE802.3u 100BASE-TX/FX |
|
|
IEEE802.3ab 1000BASE-T |
|
|
IEEE802.3z 1000BASE-X |
|
|
أناأجهزة EEE802.3x لتحكم التدفق |
|
|
الـ IEEE 802.3az الـ Ethernet الكفاءة من حيث الطاقة (EEE) |
|
|
IEEE802.3af الطاقة عبر الايثنتر |
|
|
الـ IEEE802.3at الطاقة عبر الايثرنات |
|
|
إلى الأمام&مرشحإنج المعدل: |
14,880pps (10Mbps) |
|
148,800pps (100Mbps) |
|
|
1,488,000pps (1000Mbps) |
|
|
ذاكرة عازلة الحزم: |
2.75م بيت |
|
نوع المعالجة: |
التخزين والتحويل |
|
أقصى طول للحزمة: |
إطار 9K بايتات جمبو |
|
حجم جدول العناوين: |
4K عناوين ماك |
|
واجهة |
|
|
رابط: |
8 x RJ45 |
|
الميناء البصري |
1 x100/1000 أساس إكس (SFP، SC، FC، ST اختياري) |
|
البيئة |
|
|
درجة حرارة العمل: |
-40°C إلى 80°C (-40°F إلى 176°F) |
|
درجة حرارة التخزين: |
-40°C إلى 85°C (-40°F إلى 185°F) |
|
الرطوبة النسبية: |
5-95% غير مكثفة |
|
MTBF |
> 200،000 ساعة |
|
الكهربائية والميكانيكية |
|
|
قوة الدخول: |
4857VDC, الطاقة الزائدة (بلوك المحطة ذو 6 أقواس) |
|
استهلاك الطاقة: |
360W Max (PoE في الاستخدام) |
|
5W Max (PoE غير مستخدم) |
|
|
القياسية: |
الـ IEEE802.3af/at/bt |
|
(بوي): |
|
|
الميناء: |
RJ45 الميناء 1 ~ الميناء8 |
|
أقصى قدر من الطاقة لكل منفذ |
60W Max لكل منفذ |
|
تعيين دبوس الطاقة |
1/2 ((+) ، 3/6 ((-) أو 4/5 ((+) ، 7/8 ((-) |
|
الحماية: |
|
|
إدخال الطاقة المفرطة: |
يمكن إعادة تعيينها تلقائيًا |
|
قطبية عكسية |
الحاضر |
|
مؤشرات LED: |
|
|
الطاقة: |
حالة الطاقة1، الطاقة2 |
|
(بوي): |
حسب حالة الميناء |
|
الايثنتر (على كل منفذ): |
الرابط/النشاط |
|
الألياف: |
FX1 |
|
الأبعاد (WxDxH): |
150 x115 x50 ملم |
|
وزن: |
0.6كيلوغرام |
|
الغلاف: |
غلاف من الألومنيوم |
|
خيارات التثبيت: |
صلّة DIN-Rail |
|
الموافقات التنظيمية |
|
|
ISO9001 |
|
|
EN55022:2010+AC: 2011، الفئة A |
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
|
|
EN 61000-3-3: 2013 |
|
|
EN55024:2010 |
|
|
IEC 61000-4-2: 2008 (ESD) |
|
|
IEC 61000-4-3: 2010 (RS) |
|
|
IEC 61000-4-4: 2012 (EFT) |
|
|
IEC 61000-4-5: 2014 (الارتفاع) |
|
|
IEC 61000-4-6: 2013 (CS) |
|
|
IEC 61000-4-8: 2009 (PFMF) |
|
معلومات الطلب
|
النموذج |
الوصف |
|
LNK-IMC108GP60 |
الصناعية مفتاح الايثنر: 8-Port 10/100/1000القاعدة-TX (8-الميناء PoE++)+ 1-الميناء 100/1000 أساس إكسالألياف المتعددة الوسائط، الألياف المزدوجة550م |
|
LNK-IMC108GP60-20 |
الصناعية مفتاح الايثنر: 8-Port 10/100/1000القاعدة-TX (8-الميناء PoE++)+ 1-الميناء 100/1000 أساس إكسالألياف، الوضع الواحد، الألياف المزدوجة، SC، 20 كيلومتر |
|
LNK-IMC108GPS60-20 |
الصناعية مفتاح الايثنر: 8-Port 10/100/1000القاعدة-TX (8-الميناء PoE++)+ 1-الميناء 100/1000 أساس إكسالألياف، الوضع الواحد، الألياف الواحدة، SC، 20 كيلومتر |
|
LNK-IMC108GPF60-20 |
الصناعية مفتاح الايثنر: 8-Port 10/100/1000القاعدة-TX(8-الميناء PoE++)+ 1-الميناء 100/1000 أساس إكسالألياف الوضع الواحد، الألياف الواحدة، FC، 20KM |
|
LNK-IMC108GP60-SFP |
الصناعية8-الميناء 10/100/1000الـ BASE-T (8-الميناء PoE++) + 1 ميناء100/1000مفتاح الايثنتر BASE SFP |
|
خيارات SFP |
خيار SFP. يرجى تحديد SFP الخاص بك على صفحة خيارات SFP لدينا |
|
يجب شراء وحدة SFP بشكل منفصل. |
|
|
خيارات التثبيت |
تم تثبيت دعامة DIN-Rail الافتراضية |
|
خيارات الطاقة |
|
|
يجب شراء إمدادات الطاقة بشكل منفصل. |
