E-لينك الصين التكنولوجيا المحدودة.
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| الموصل: | 8 X RJ45 | معيار: | IEEE802.3AF/AT/BT |
|---|---|---|---|
| قوة الإدخال: | 48 ~ 57VDC ، قوة زائدة (كتلة طرفية 6 أسنان) | استهلاك الطاقة: | 360W ماكس. (Poe قيد الاستخدام) |
| الأبعاد (WXDXH): | 150 × 115 × 50 مم | وزن: | 0.6 كجم |
| درجة حرارة التشغيل: | -40 درجة مئوية إلى 80 درجة مئوية (-40 درجة فهرنهايت إلى 176 درجة فهرنهايت) | غلاف: | حالة الألومنيوم |
| إبراز: | Industrial PoE switch 8 port rugged,Hardened PoE++ switch 90W,Industrial Ethernet switch with fiber,Hardened PoE++ switch 90W,Industrial Ethernet switch with fiber |
||

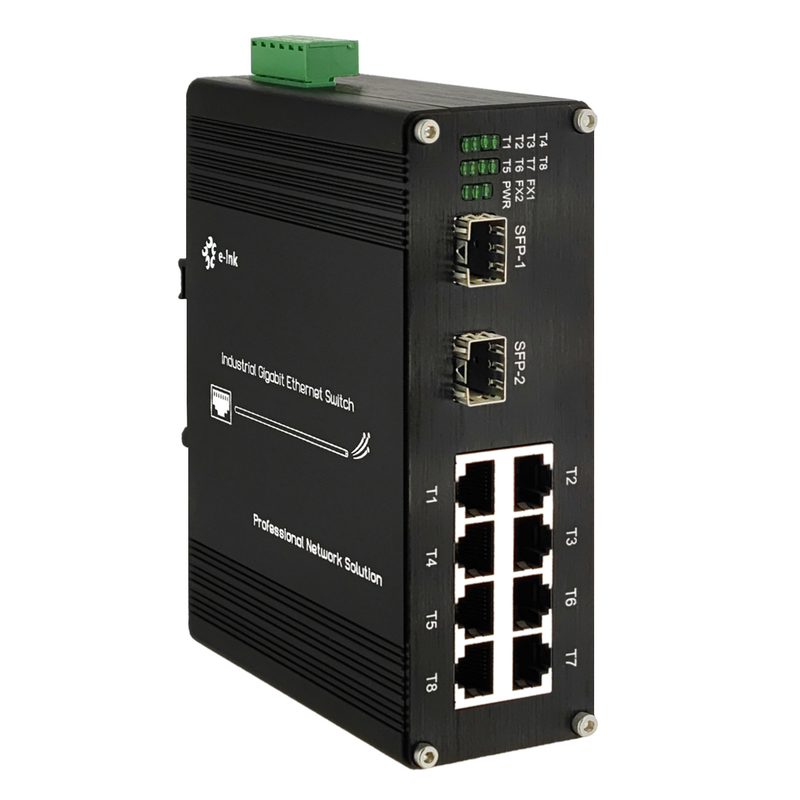

نظرة عامة على مفتاح Ethernet الصناعي
الـLNK-IMC208GP90السلسلة هيمفتاح PoE++ الصلب الصناعيمصممة
لتطبيقات البيئة القاسية. مع منافذ 8×10/100/1000Base-TX RJ45
مع قوة عاليةدعم PoE++ (IEEE 802.3bt)تسليم ما يصل إلى 90 واط لكل منفذ، بالإضافة إلى
2×100/1000موانئ الألياف البصرية Base-FXمتوافق مع كل من الألياف أحادية الوضع والمتعددة الوضع.
هذا التبديل القوي يوفر تسليم طاقة عالية في وقت واحد ونقل البيانات
إلى الأجهزة التي تتطلب طاقة كثيرة مثل كاميرات PTZ ونقاط الوصول WiFi 6 والمعدات الصناعية
من خلال كابلات Ethernet القياسية.
نطاقات الحرارة(-40 درجة مئوية إلى 75 درجة مئوية)مع تركيب DIN-rail، حماية IP30، وحماية الزيادة،
مما يجعلها مثالية للأتمتة الصناعية، البنية التحتية للمدن الذكية، وأنظمة المراقبة عن بعد
حيث تكون اتصالات الطاقة العالية وموثوقية الشبكة حاسمة.
خصائص مفتاح Ethernet الصناعي
الخصائص8 × 10/100/1000بوابات RJ45 Base-TXو2 × 100/1000 منفذات الألياف الأساسية FXلتنفيذ شبكة مرنة.
دعم منافذ RJ4510/100/1000Mbps كامل / نصف مزدوج ، التفاوض التلقائي ، و Auto MDI / MDIX.
تلتزمIEEE 802.3bt PoE، وتوفير ما يصل إلى90 واط لكل منفذ، معإجمالي ميزانية الطاقة PoE من 360W,
مثالية لتشغيل كاميرات PTZ، نقاط الوصول اللاسلكية، هواتف VoIP، وأجهزة الطاقة العالية الأخرى.
يدعم خيارات الألياف المتعددة:SFP و SC و FC و ST (اختياري).
يضمن أداء موثوق بهتحكم تدفق IEEE 802.3xوالـ IEEE 802.3az الـ Ethernet الكفاءة من حيث الطاقة (EEE).
مجهزةمدخلات الطاقة الزائدةلتحسين موثوقية النظام.
مصممة للبيئات الصناعيةدعم تركيب قاطرة DINودرجة حرارة عمل واسعة
نطاق من -40°C إلى 80°C (-40°F إلى 176°F).
المؤشرات التقنية لمفتاح Ethernet الصناعي
|
الايثرنت |
|
|
المعايير: |
IEEE802.3 10BASE-T |
|
IEEE802.3u 100BASE-TX/FX |
|
|
IEEE802.3ab 1000BASE-T |
|
|
IEEE802.3z 1000BASE-X |
|
|
الـ IEEE 802.3az الـ Ethernet الكفاءة من حيث الطاقة (EEE) |
|
|
IEEE802.3af الطاقة عبر الايثنتر |
|
|
الـ IEEE802.3at الطاقة عبر الايثرنات |
|
|
إلى الأمام&مرشحإنج المعدل: |
14,880pps (10Mbps) |
|
148,800pps (100Mbps) |
|
|
1,488,000pps (1000Mbps) |
|
|
ذاكرة عازلة الحزم: |
2.75م بيت |
|
نوع المعالجة: |
التخزين والتحويل |
|
أقصى طول للحزمة: |
إطار 9K بايتات جمبو |
|
حجم جدول العناوين: |
4K عناوين ماك |
|
واجهة |
|
|
رابط: |
8 x RJ45 |
|
الميناء البصري |
2 x100/1000 قاعدةFإكس (SFP، SC، FC، ST اختياري) |
|
البيئة |
|
|
درجة حرارة العمل: |
-40°C إلى 80°C (-40°F إلى 176°F) |
|
درجة حرارة التخزين: |
-40°C إلى 85°C (-40°F إلى 185°F) |
|
الرطوبة النسبية: |
5-95% غير مكثفة |
|
MTBF |
> 200،000 ساعة |
|
الكهربائية والميكانيكية |
|
|
قوة الدخول: |
4857VDC, الطاقة الزائدة (بلوك المحطة ذو 6 أقواس) |
|
استهلاك الطاقة: |
360W Max (PoE في الاستخدام) |
|
5W Max (PoE غير مستخدم) |
|
|
القياسية: |
الـ IEEE802.3af/at/bt |
|
(بوي): |
|
|
الميناء: |
RJ45 الميناء 1 ~ الميناء8 |
|
أقصى قدر من الطاقة لكل منفذ |
90W Max لكل منفذ |
|
تعيين دبوس الطاقة |
1/2 ((+) ، 3/6 ((-) أو 4/5 ((+) ، 7/8 ((-) |
|
الحماية: |
|
|
إدخال الطاقة المفرطة: |
يمكن إعادة تعيينها تلقائيًا |
|
قطبية عكسية |
الحاضر |
|
مؤشرات LED: |
|
|
الطاقة: |
حالة الطاقة1، الطاقة2 |
|
(بوي): |
حسب حالة الميناء |
|
الايثنتر ((بالمنفذ): |
الرابط/النشاط |
|
الألياف: |
FX1، FX2 |
|
الأبعاد (WxDxH): |
150 x115 x50 ملم |
|
وزن: |
0.6كيلوغرام |
|
الغلاف: |
غلاف من الألومنيوم |
|
خيارات التثبيت: |
صلّة DIN-Rail |
|
الموافقات التنظيمية |
|
|
ISO9001 |
|
|
EN55022:2010+AC: 2011، الفئة A |
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
|
|
EN 61000-3-3: 2013 |
|
|
EN55024:2010 |
|
|
IEC 61000-4-2: 2008 (ESD) |
|
|
IEC 61000-4-3: 2010 (RS) |
|
|
IEC 61000-4-4: 2012 (EFT) |
|
|
IEC 61000-4-5: 2014 (الارتفاع) |
|
|
IEC 61000-4-6: 2013 (CS) |
|
|
IEC 61000-4-8: 2009 (PFMF) |
|
معلومات الطلبات الخاصة بمفتاح Ethernet الصناعي
|
النموذج |
الوصف |
|
(إل إن كيه)IMC208GP90 |
الصناعية مفتاح الايثنر: 8-Port 10/100/1000القاعدة-TX (8-الميناء PoE++) + منفذين 100/1000BASE-X الألياف المتعددة الوسائط، الألياف المزدوجة550م |
|
LNK-IMC208GP90-20 |
الصناعية مفتاح الايثنر: 8-Port 10/100/1000القاعدة-TX (8-الميناء PoE++) + منفذين 100/1000BASE-X الألياف، الوضع الواحد، الألياف المزدوجة، SC، 20 كيلومتر |
|
LNK-IMC208GPS90-20 |
الصناعية مفتاح الايثنر: 8-Port 10/100/1000القاعدة-TX (8-الميناء PoE++) + منفذين 100/1000BASE-X الألياف، الوضع الواحد، الألياف الواحدة، SC، 20 كيلومتر |
|
LNK-IMC208GPF90-20 |
الصناعية مفتاح الايثنر: 8-Port 10/100/1000القاعدة-TX(8-الميناء PoE++)+ منفذين 100/1000BASE-X الألياف، وحيدة الوضع، الألياف الفردية، FC، 20KM |
|
LNK-IMC208GP90-SFP |
الصناعية8-الميناء 10/100/1000الـ BASE-T (8-الميناء PoE++) +أجهزة SFP ذات منفذين 100/1000BASE مفتاح الايثرنت |
|
خيارات SFP |
خيار SFP. يرجى تحديد SFP الخاص بك على صفحة خيارات SFP لدينا |
|
يجب شراء وحدة SFP بشكل منفصل. |
|
|
خيارات التثبيت |
تم تثبيت دعامة قطار DIN الافتراضية |
|
خيارات الطاقة |
480W/10إمدادات كهرباء 48VDC DIN-Rail سلك مفتوح للكتلة |
|
يجب شراء إمدادات الطاقة بشكل منفصل. |
التطبيق الصناعي لفترة Ethernet
سياسة ما بعد البيع والضمان
وهي تتكون منخدمة العملاء عبر الإنترنتوخدمة العملاء عبر الهاتف، مع توفيراستشارات المنتج,
الدعم الفني عن بعد,خدمات الصيانة والقبول.
سياسة الخدمات: استبدال لمدة ثلاثة أشهر وضمان لمدة ثلاث سنوات.
استبدال: خلال ثلاثة أشهر من شراء سلسلة من المنتجات، بعد اختبار عجز المنتج
من قبل الفنيين والأضرار الناجمة عن الإنسان الناجمة عن الكوارث غير الطبيعية، يمكن للمشتري مباشرة
الذهاب إلى نقطة الشراء لاستبدال نفس النوع من المنتجات.أو منتج ذو أداء مماثل.
إذا لم تكن هناك مشاكل في اختبار المنتج، سيتم إرجاع العينة الأصلية.
الضمان: الأضرار من صنع الإنسان الناجمة عن الكوارث غير الطبيعية، فترة الضمان المجانية لشركتنا هي سنة واحدة.
[الظروف التالية لا تدخل في نطاق استبدال الصيانة المجانية]
1الأضرار الناجمة عن التشغيل والصيانة غير وفقا لتعليمات دليل المنتج.
2الأضرار الناجمة عن العوامل البشرية، مثل إدخال الجهد غير المناسب، واستيعاب المياه والكسر.
3الأضرار التي لحقت بالمنتجات الناجمة عن الكوارث الطبيعية، مثل البرق والزلازل والحرائق، الخ.
3التغيير غير المصرح به في الإعدادات المتأصلة أو الإصلاح دون إذن من الشركة
4المنتجات خارج نطاق الصيانة المجانية
5الأضرار الناجمة عن النقل، والتحميل والتفريغ أثناء الإصلاحات المرسلة من قبل العملاء.
6الرمز الشريطي للمنتج أو النموذج على بطاقة ضمان المنتج لا يتوافق مع المنتج نفسه.
7- الفشل أو الضرر الناجم عن مشاكل أخرى غير المنتج مثل التصميم والتكنولوجيا والتصنيع والجودة.
