E-لينك الصين التكنولوجيا المحدودة.
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| الموصل: | 8 X RJ45 | منفذ بصري: | 8 × 1000Base-X SFP |
|---|---|---|---|
| قوة الإدخال: | 12 ~ 57VDC ، قوة زائدة (كتلة طرفية 6 أسنان) | استهلاك الطاقة: | 8W ماكس. (بو في استخدام <240W) |
| الأبعاد (WXDXH): | 149 × 114 × 50 مم | وزن: | 0.65 كجم |
| درجة حرارة التشغيل: | -40 درجة مئوية إلى 80 درجة مئوية (-40 درجة فهرنهايت إلى 176 درجة فهرنهايت) | غلاف: | حالة الألومنيوم |

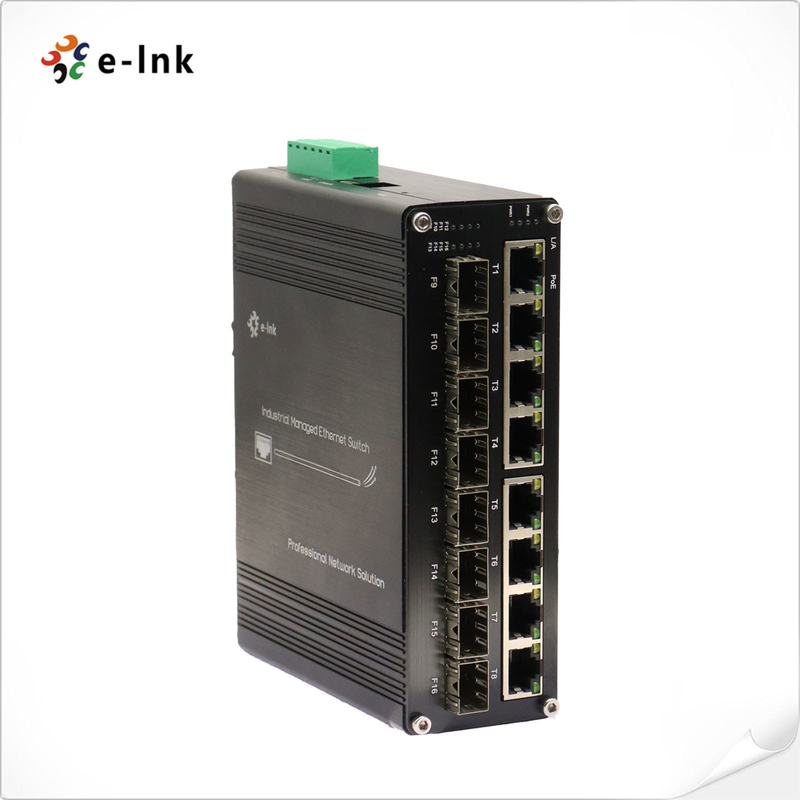

الصناعية L2+ 8-البوابة 10/100/1000T 802.3at PoE +8-الميناء 1000إكسالـ SFP مفتاح إيثيرنت المدار
نظرة عامة على مفتاح إيثيرنت الصناعي المدار
الـLNK-IMC808GPMالسلسلة صلبةالتبديل الصناعي المدار L2+يحتوي
8x 10/100/1000بوابات RJ45 Base-Tمع802.3في دعم PoE+، وكذلكمنافذ الألياف SFP 8x 1000Base-X.
مصممة للبيئات القاسية، يقدم المفتاح PoE عالية الطاقة للأجهزة مثلكاميرات IP
ونقاط وصول لاسلكيةيوفر اتصال مرن بالألياف (الوضع الواحد والوضع المتعدد)
ويمكنه دمج الشبكة بسلاسة بين المواقع النائية.
المفتاح يوفر إدارة متقدمة وموثوقية.
خصائص مفتاح إيثيرنت الصناعي المدار
يوفر8 × 10/100/1000بوابات RJ45 Base-Tوفتحات SFP 8 × 1000 Base-X
دعم منافذ RJ4510/100/1000Mbps كامل/نصف مزدوج، التفاوض التلقائي، وMDI/MDIX التلقائي
متوافقة مع IEEE 802.3af/atلتطبيقات PoE
تحكم مفتاح DIPيمكّن VLAN ذات مفتاح واحد، وإدارة حلقة ذات مفتاح واحد، وإعادة تعيين PoE، وتوسيع250m نقل PoE
منفذ إدارة USB-Cللتكوين المبسط ، والذي يلغي الحاجة إلى الوصول المتسلسل RS232
دعمإطارات 9K Jumboلتحويل البيانات عالية الأداء
متوافقة معالـ IEEE 802.3az الـ Ethernet الكفاءة من حيث الطاقة (EEE)
صلبةغطاء من الألومنيوم مع تصنيف IP40لتحسين المتانة
سهلةتثبيت DIN-railللبيئات الصناعية
مجموعة واسعة من درجات حرارة التشغيل:-40°C إلى 80°C (-40°F إلى 176°F)
المؤشرات التقنية لمفتاح إيثيرنث الصناعي
|
الايثرنت |
||||
|
المعايير: |
IEEE802.3 10BASE-T |
|||
|
IEEE802.3u 100BASE-TX |
||||
|
IEEE802.3ab 1000BASE-T |
||||
|
IEEE802.3z 1000BASE-X |
||||
|
الـ (إي إي إي 802)3ب خدمة الجودة |
||||
|
IEEE802.1d شجرة العرض |
||||
|
إلى الأمام&مرشحإنج المعدل: |
14,880pps (10Mbps) |
|||
|
148,800pps (100Mbps) |
||||
|
1,488,000pps (1000Mbps) |
||||
|
ذاكرة عازلة الحزم: |
2.75م بيت |
|||
|
نوع المعالجة: |
التخزين والتحويل |
|||
|
عرض النطاق الترددي للخلفية |
64جيجابيتس |
|||
|
أقصى طول للحزمة: |
16K بايتات Jumbo الإطار |
|||
|
حجم جدول العناوين: |
16ك عناوين ماك |
|||
|
واجهة |
||||
|
رابط: |
8 x RJ45 |
|||
|
RS485: |
1 x RS485 (اختياري) |
|||
|
الميناء البصري |
8 × 1000-X القاعدة الـ SFP |
|||
|
USB-سي: |
1 x USB-C (لإدارة) |
|||
|
الواجهة المتسلسلة RS485 (اختياري) |
||||
|
الواجهة الفيزيائية |
محطة المسمار الثلاثية الدبوس الصناعية القياسية |
|||
|
نوع البيانات |
1Ch RS485 ثنائي الاتجاه |
|||
|
إشارات RS-485 |
البيانات +، البيانات، GND |
|||
|
مسافة خط الميناء التسلسلي (النحاس) |
1000 متر |
|||
|
معدل البود |
0 ~ 800kbps |
|||
|
PoE (السلطة عبر Ethernet) |
||||
|
القياسية: |
IEEE 802.3at الطاقة عبر الايثنتر بلس |
|||
|
IEEE 802.3af الطاقة عبر الايثنتر |
||||
|
(ب)أورث: |
8 × RJ45 |
|||
|
تعيين دبوس الطاقة |
نصف4/5(+) ،3/67/8(-) |
|||
|
ميزانية PoE: |
ما يصل إلى ميزانية PoE 240 واط |
|||
|
البيئةنطال |
||||
|
درجة حرارة العمل: |
-40°C إلى 80°C (-40°F إلى 176°F) |
|||
|
درجة حرارة التخزين: |
-40°C إلى 85°C (-40°F إلى 185°F) |
|||
|
الرطوبة النسبية: |
5-95% غير مكثفة |
|||
|
MTBF |
> 200،000 ساعة |
|||
|
الكهربائية والميكانيكية |
||||
|
قوة الدخول: |
4857VDC, الطاقة الزائدة (بلوك المحطة ذو 6 أقواس) |
|||
|
استهلاك الطاقة: |
8(ماكس)PoE في الاستخدام <240W) |
|||
|
الحماية: |
||||
|
إدخال الطاقة المفرطة: |
يمكن إعادة تعيينها تلقائيًا |
|||
|
قطبية عكسية |
الحاضر |
|||
|
إدالبديل |
||||
|
مفتاح DIP ذو 4 أرقامالوظيفةالوضع
|
DIP |
الوظيفة |
الإعدادات |
|
|
SW 1 |
شبكة VLAN |
تشغيل |
OFF - معاق |
|
|
SW 2 |
إدارة الحلقات |
تشغيل |
OFF - معاق |
|
|
SW 3 (يتم ترقيتها) |
250m شبكة PoE |
تشغيل |
OFF - معاق |
|
|
SW 4 (يتم ترقيتها) |
إعادة تعيين PoE |
تشغيل |
OFF - معاق |
|
|
مؤشرات LED: |
||||
|
PWR |
حالة الطاقة |
|||
|
الايثنتر (على كل منفذ) |
الرابط/النشاط |
|||
|
البنك المركزي |
حالة PoE |
|||
|
الألياف: |
منفذ SFP جيجابيت: F9~F12 |
|||
|
الأبعاد (WxDxH): |
149 x114 x50 ملم |
|||
|
وزن: |
0.65كيلوغرام |
|||
|
الغلاف: |
الألومنيوم القضية |
|||
|
خيارات التثبيت: |
صلّة DIN-Rail |
|||
|
ميزات البرنامج |
||||
|
بروتوكولات الإفراج |
دعم STP/RSTP/MSTP/ERPSv2، تجميع الروابط |
|||
|
دعم البث المتعدد |
دعم IGMP Snooping V1/V2/V3,دعم GMRP، GVMP،802.1Q |
|||
|
شبكة VLAN |
دعم IEEE 802.1Q 4K VLAN,دعم QINQ و VLAN مزدوج |
|||
|
إدارة الوقت |
SNTP |
|||
|
QOS |
إعادة التوجيه القائم على التدفق الحد من المعدل القائم على التدفق |
|||
|
خط الجهاز |
إصدار ACL من الميناء ACL القائمة على المنفذ و VLAN |
|||
|
(ب)oإدارة |
الحد الأقصى للطاقة الكلية لمصدر الطاقة PoE تخصيص الطاقة الخارجة PoE |
|||
|
الصيانة التشخيصية |
دعم مرايا الموانئ، سيسلوغ، بينغ |
|||
|
وظيفة الإدارة |
دعم CLI، WEB، SNMPv1/v2/v3، خادم Telnet للإدارة، EEE، LLDP، DHCP Server/Client (IPv4/IPv6) ، Cloud/MQTT |
|||
|
إدارة الإنذار |
دعم إطلاق إنذار إرسال واحد، RMON، TRAP |
|||
|
الأمن |
حماية العواصف الإذاعية، HTTPS/SSLv3، AAA و RADIUS، SSH2.0 دعم DHCP Snooping، الخيار 82, 802.1X الوصول الأمني |
|||
|
الميزات المتقدمة الطبقة 2+ |
إدارة IPv4/IPv6 مسار ثابت |
|||
|
الموافقات التنظيمية |
||||
|
ISO9001، CE، RoHS، FCC |
||||
|
EN55022:2010+AC: 2011، الفئة A |
||||
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
||||
|
EN 61000-3-3: 2013 |
||||
|
EN55024:2010 |
||||
|
IEC 61000-4-2: 2008 (ESD) |
||||
|
IEC 61000-4-3: 2010 (RS) |
||||
|
IEC 61000-4-4: 2012 (EFT) |
||||
|
IEC 61000-4-5: 2014 (الارتفاع) |
||||
|
IEC 61000-4-6: 2013 (CS) |
||||
|
IEC 61000-4-8: 2009 (PFMF) |
||||
معلومات الطلبات الخاصة بمفتاح إيثيرنت الصناعي المدار
|
النموذج |
الوصف |
|
الـ LNK-المعدل الدموي808G(ب)م |
الصناعية L2+ 8-البوابة 10/100/1000T 802.3at PoE +8-الميناء 1000X SFP مدير Ethernet Switch |
|
خيارات SFP |
خيار SFP. يرجى تحديد SFP الخاص بك على صفحة خيارات SFP لدينا |
|
يجب شراء وحدة SFP بشكل منفصل. |
|
|
خيارات التثبيت |
تم تثبيت دعامة قطار DIN الافتراضية |
|
خيارات الطاقة |
إمدادات الكهرباء للسكك الحديدية |
|
يجب شراء إمدادات الطاقة بشكل منفصل. |
تطبيقات التبديل الصناعي لإدارة الايثرنات
سياسة ما بعد البيع والضمان
وهي تتكون منخدمة العملاء عبر الإنترنتوخدمة العملاء عبر الهاتف، مع توفيراستشارات المنتج,
الدعم الفني عن بعد,خدمات الصيانة والقبول.
سياسة الخدمات: استبدال لمدة ثلاثة أشهر وضمان لمدة ثلاث سنوات.
استبدال: خلال ثلاثة أشهر من شراء سلسلة من المنتجات، بعد اختبار عجز المنتج
من قبل الفنيين والأضرار الناجمة عن الإنسان الناجمة عن الكوارث غير الطبيعية، يمكن للمشتري مباشرة
الذهاب إلى نقطة الشراء لاستبدال نفس النوع من المنتجات.أو منتج ذو أداء مماثل.
إذا لم تكن هناك مشاكل في اختبار المنتج، سيتم إرجاع العينة الأصلية.
الضمان: الأضرار من صنع الإنسان الناجمة عن الكوارث غير الطبيعية، فترة الضمان المجانية لشركتنا هي سنة واحدة.
[الظروف التالية لا تدخل في نطاق استبدال الصيانة المجانية]
1الأضرار الناجمة عن التشغيل والصيانة غير وفقا لتعليمات دليل المنتج.
2الأضرار الناجمة عن العوامل البشرية، مثل إدخال الجهد غير المناسب، واستيعاب المياه والكسر.
3الأضرار التي لحقت بالمنتجات الناجمة عن الكوارث الطبيعية، مثل البرق والزلازل والحرائق، إلخ.
3التغيير غير المصرح به في الإعدادات المتأصلة أو الإصلاح دون إذن من الشركة
4المنتجات خارج نطاق الصيانة المجانية
5الأضرار الناجمة عن النقل، والتحميل والتفريغ أثناء الإصلاحات المرسلة من قبل العملاء.
6الرمز الشريطي للمنتج أو النموذج على بطاقة ضمان المنتج لا يتوافق مع المنتج نفسه.
7- الفشل أو الضرر الناجم عن مشاكل أخرى غير المنتج مثل التصميم والتكنولوجيا والتصنيع والجودة.
