E-لينك الصين التكنولوجيا المحدودة.
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| الموصل: | 24 × RJ45 | منفذ بصري: | 4 × 1000Base-X SFP |
|---|---|---|---|
| قوة الإدخال: | 12 ~ 48VDC ، قوة زائدة (كتلة طرفية 6 أسنان) | استهلاك الطاقة: | 15 واط كحد أقصى. |
| الأبعاد (WXDXH): | 440 مم × 300 مم × 45 مم | وزن: | 3.5 كجم |
| خيارات التثبيت: | Rackmount | درجة حرارة التشغيل: | -40 درجة مئوية إلى 80 درجة مئوية (-40 درجة فهرنهايت إلى 176 درجة فهرنهايت) |

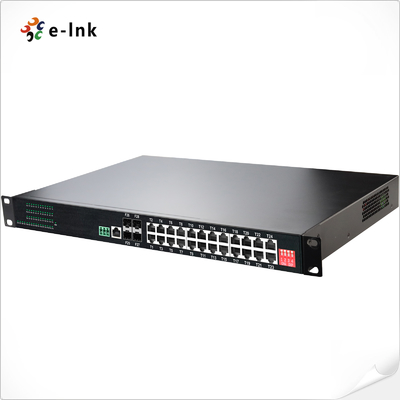

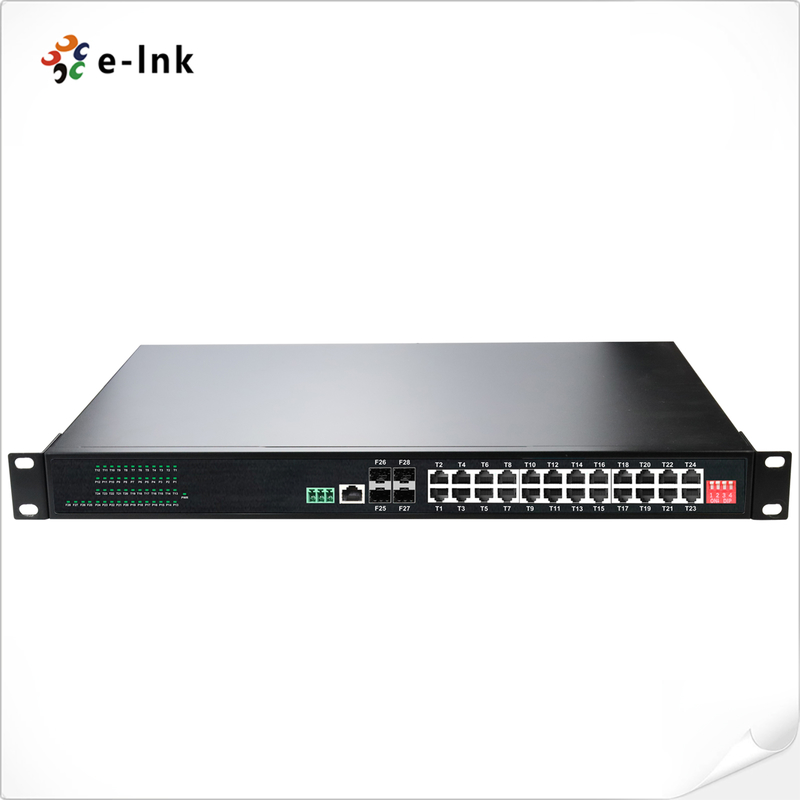

L2+ صناعيرفمفتاح إيثرنت مُدار بـ 24 منفذًا 10/100/1000T + 4 منافذ 1000X SFP
نظرة عامة على مفتاح إيثرنت المُدار الصناعي
إنETH-IMC2424Mالسلسلة عبارة عنL2+ مُدار،مفتاح إيثرنت مُركب على الحاملمع
24 منفذًا 10/100/1000Base-T RJ45و4 فتحات ألياف ضوئية 1000Base-X SFP. مصمم
للبيئات الصناعية، يوفر ETH-IMC2424M تكاملًا موثوقًا للشبكة،
واتصالًا مرنًا بالألياف (أحادي ومتعدد الأوضاع)، وقدرات إدارة متقدمة.
تصميمه القوي ونشره وتشغيله يجعلانه مثاليًا لتوصيل أجهزة الشبكة
مثلكاميرات IPونقاط الوصول اللاسلكيةفي الظروف القاسية والمواقع النائية.
ميزات مفتاح إيثرنت المُدار الصناعي
►مزود بـ24×10/100/1000Base-T RJ45و4×1000Base-X فتحات SFP
►تدعم منافذ RJ4510/100/1000 ميجابت في الثانية مزدوج/نصف مزدوج، التفاوض التلقائي، و Auto MDI/MDIX
►منفذ إدارة USB-Cلتكوين سهل، مما يلغي الحاجة إلى الوصول التسلسلي RS232
►يدعم10K Jumbo Framesلنقل البيانات بكفاءة عالية الحجم
►متوافق معIEEE 802.3az Energy Efficient Ethernet (EEE)
►غلاف ألومنيومIP40متين للاستخدام في البيئات الصعبة
►متوافق معتركيب 1U 19” على الحاملللنشر المرن
►نطاق درجة حرارة التشغيل الواسع:-40 درجة مئوية إلى 85 درجة مئوية (-40 درجة فهرنهايت إلى 185 درجة فهرنهايت)
المؤشرات الفنية لمفتاح إيثرنت المُدار الصناعي
|
إيثرنت |
||||
|
المعايير: |
IEEE802.3 10BASE-T |
|||
|
IEEE802.3u 100BASE-TX/FX |
||||
|
IEEE802.3ab 1000BASE-T |
||||
|
IEEE802.3z 1000BASE-X |
||||
|
IEEE802.3p QoS |
||||
|
IEEE802.1d Spanning Tree |
||||
|
إلى الأماموتصفيةمعدل: 14,880pps (10 ميجابت في الثانية) |
148,800pps (100 ميجابت في الثانية) |
|||
|
1,488,000pps (1000 ميجابت في الثانية) |
||||
|
ذاكرة مخزن مؤقت للحزم: |
||||
|
12 ميجابايت |
نوع المعالجة: |
|||
|
التخزين وإعادة التوجيه |
عرض النطاق الترددي للوحة الخلفية |
|||
|
110 جيجابت في الثانية |
الحد الأقصى لطول الحزمة: |
|||
|
10K بايت Jumbo Frame |
حجم جدول العناوين: |
|||
|
8K |
عناوين MAC الواجهة |
|||
|
الموصل: |
||||
|
24 x RJ45 |
R |
|||
|
S485:1 |
x USB-C (للإدارة) المنفذ البصري: |
|||
|
4 |
x 1000Base-X SFP USB |
|||
|
-C:1 |
x USB-C (للإدارة) واجهة RS485 التسلسلية (اختياري) |
|||
|
الواجهة المادية |
||||
|
طرف لولبي قياسي صناعي بـ 3 سنون |
نوع البيانات |
|||
|
1Ch RS485 ثنائي الاتجاه |
إشارات RS-485 |
|||
|
Data+, Data-, GND |
مسافة خط المنفذ التسلسلي (نحاس) |
|||
|
1000 متر |
معدل الباود |
|||
|
0 ~ 800 كيلوبت في الثانية |
بيئة |
|||
|
درجة حرارة التشغيل:-40 درجة مئوية إلى 80 درجة مئوية (-40 درجة فهرنهايت إلى 176 درجة فهرنهايت) |
||||
|
درجة حرارة التخزين: |
-40 درجة مئوية إلى 85 درجة مئوية (-40 درجة فهرنهايت إلى 185 درجة فهرنهايت) |
|||
|
الرطوبة النسبية: |
5% إلى 95% بدون تكثف |
|||
|
MTBF |
> 200,000 ساعة |
|||
|
كهربائي وميكانيكي |
طاقة الإدخال: |
|||
|
12~48 |
||||
|
VDC |
،طاقة زائدة (كتلة طرفية بـ 6 سنون). 15 واط كحد أقصى. |
|||
|
الحماية: |
زيادة حمل إدخال الطاقة: |
|||
|
إعادة الضبط التلقائي |
||||
|
عكس القطبية: |
موجود |
|||
|
مفتاح DI |
مفتاح DIP بـ 4 أرقام |
|||
|
وظيفةDIP |
||||
|
الوظيفةالإعداداتSW 1
|
VLAN |
تشغيل - تمكين |
إيقاف - تعطيل |
|
|
SW 2 |
إدارة الوقت |
تشغيل - محجوز |
إيقاف - محجوز |
|
|
SW 3 |
محجوز |
تشغيل - محجوز |
إيقاف - محجوز |
|
|
SW 4 |
PWR: |
حالة الطاقة |
|
|
|
مؤشرات LED: |
PWR: |
حالة الطاقة |
إيثرنت (لكل منفذ): |
|
|
الرابط/النشاط |
||||
|
الألياف |
: |
|||
|
منفذ Gigabit SFP: F25~F28 |
الأبعاد (الطول × العرض × الارتفاع): |
|||
|
440 مم × 300 مم × 45 ممالوزن: |
3.5 كجم |
|||
|
الغلاف: |
ألومنيوم |
|||
|
الحالة |
خيارات التركيب: |
|||
|
تركيب على الحامل |
ميزات البرنامج بروتوكولات التكرار |
|||
|
دعم STP/RSTP/MSTP/ERPSv2، تجميع الارتباط |
دعم البث المتعدد |
|||
|
دعم IGMP Snooping V1/V2/V3 |
||||
|
، |
دعم GMRP, GVMP,802.1Q |
|||
|
VLAN |
دعم IEEE 802.1Q 4K VLAN.دعم QINQ، VLAN مزدوج، |
|||
|
إدارة الوقت |
SNTP.إعادة توجيه قائمة على التدفق |
|||
|
تحديد معدل قائم على التدفق |
تصفية الحزم القائمة على التدفق |
|||
|
8* قوائم انتظار إخراج لكل منفذ 802.1p/DSCP تعيين الأولوية |
Diff-Serv QoS, Priority Mark/Remark خوارزمية جدولة قائمة الانتظار (SP, WRR, SP+WRR) |
|||
|
توفير ACL بناءً على MAC، عنوان MAC الوجهة، IP المصدر، IP الوجهة، نوع بروتوكول IP، منفذ TCP/UDP، نطاق منفذ TCP/UDP، و VLAN، إلخ |
الصيانة التشخيصية دعم انعكاس المنفذ، Syslog، Ping |
|||
|
إدارة الإنذار |
دعم إخراج إنذار الترحيل في اتجاه واحد، RMON، TRAP |
|||
|
الأمان |
حماية عاصفة البث، HTTPS/SSLv3، AAA & RADIUS، SSH2.0 |
|||
|
دعم DHCP Snooping، الخيار 82 |
، |
|||
|
الوصول الأمني 802.1X، |
دعم الإدارة الهرمية للمستخدم، قائمة التحكم في الوصول ACL، دعم DDOS.تصفية/ربط MAC بناءً على المنفذ، الثقوب السوداء لـ MAC، حماية مصدر IP، تحديد سرعة رسالة ARP |
|||
|
ISO9001, CE, RoHS, FCC |
EN55022:2010+AC: 2011, Class A EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
|||
|
EN 61000-3-3: 2013 |
||||
|
EN55024:2010 |
||||
|
IEC 61000-4-2: 2008 (ESD) |
||||
|
IEC 61000-4-3: 2010 (RS) |
||||
|
IEC 61000-4-4: 2012 (EFT) |
||||
|
IEC 61000-4-5: 2014 (Surge) |
||||
|
IEC 61000-4-6: 2013 (CS) |
||||
|
IEC 61000-4-8: 2009 (PFMF) |
||||
|
معلومات طلب مفتاح إيثرنت المُدار الصناعي |
||||
|
الموديل |
||||
|
الوصف |
||||
|
ETH-IMC2424M |
||||
L2+ صناعي رف 24 منفذ 10/100/1000T + 4 منفذ 1000X SFP مفتاح إيثرنت مُدار
|
خيارات SFP |
► خيار SFP. يرجى تحديد SFP الخاص بك في صفحة خيارات SFP الخاصة بنا |
|
► يجب شراء وحدة SFP بشكل منفصل. |
خيارات التركيب |
|
► تركيب على الحامل |
خيارات الطاقة |
|
► مزود طاقة صناعي. سلك مفتوح للكتلة الطرفية. |
|
|
► يجب شراء مزود الطاقة بشكل منفصل. |
تطبيق مفتاح إيثرنت المُدار الصناعي |
|
سياسة ما بعد البيع والضمان |
وهي تتكون من |
|
خدمة العملاء عبر الإنترنت |
و
خدمة العملاء عبر الهاتف
، توفير استشارة المنتج،الدعم الفني عن بعد، خدمات الصيانة والقبول.
سياسة الخدمة: استبدال لمدة ثلاثة أشهر وضمان لمدة ثلاث سنوات.الاستبدال: في غضون ثلاثة أشهر من شراء سلسلة من المنتجات، بعد اختبار فشل المنتج
من قبل الفنيين والأضرار التي من صنع الإنسان والتي تسببها كوارث غير طبيعية، يمكن للمشتري مباشرةًالذهاب إلى نقطة الشراء لاستبدال نفس نوع المنتجات. أو منتج ذو أداء مماثل.
إذا لم تكن هناك مشكلة في اختبار المنتج، فسيتم إرجاع العينة الأصلية.الضمان
: الأضرار التي من صنع الإنسان والتي تسببها كوارث غير طبيعية، فترة الضمان المجانية لشركتنا هي سنة واحدة.
[لا تندرج الظروف التالية ضمن نطاق الاستبدال والصيانة المجانية]
1. الأضرار الناجمة عن التشغيل والصيانة غير المتوافقة مع التعليمات الواردة في دليل المنتج.
2. الأضرار الناجمة عن عوامل بشرية، مثل إدخال الجهد غير المناسب، وامتصاص الماء والكسر.3. تلف المنتجات الناجم عن الكوارث الطبيعية، مثل البرق والزلازل والحرائق وما إلى ذلك.
3. التغيير غير المصرح به للإعدادات المتأصلة أو الإصلاح دون إذن الشركة.
4. المنتجات خارج نطاق الصيانة المجانية.
5. الأضرار الناجمة عن النقل والتحميل والتفريغ أثناء الإصلاحات التي يرسلها العملاء.
6. لا يتوافق الرمز الشريطي للمنتج أو الطراز الموجود على بطاقة ضمان المنتج مع المنتج نفسه.
7. الفشل أو التلف الناجم عن مشاكل أخرى غير متعلقة بالمنتج مثل التصميم والتكنولوجيا والتصنيع والجودة.
