E-لينك الصين التكنولوجيا المحدودة.
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| الكلمات الدالة: | SDI لتحويل الألياف البصرية | مسافة الإرسال: | 550 م - 20 كم |
|---|---|---|---|
| واجهة الألياف: | Simplex LC | الطول الموجي: | 1310 نانومتر / 1550 نانومتر |
| وزن: | 1 كجم / زوج | غلاف: | حالة الألومنيوم |
| إبراز: | محول ألياف الفيديو Tally RS485 SDI,محول ألياف الفيديو Simplex LC SDI,محول صغير من النوع 3G SDI |
||

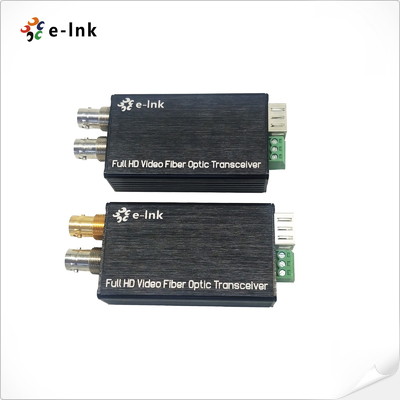

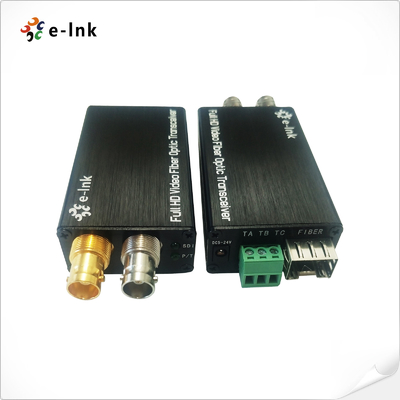

SDI إلى محول الألياف البصرية محول صغير من النوع 3G-SDI مع Tally أو RS485
محول 3G-SDI مزايا
► تشتمل كل قناة على 8 قنوات صوتية مدمجة ؛
► معادلة تلقائية للكابلات ، تُستخدم لجميع المعدلات التي تقل عن 3.2 جيجابت / ثانية (بيلدن 1694A) ؛
► الاسترداد التلقائي 270 ميجابت / ثانية - 1.48 جيجابت / ثانية - 3 جيجابت / ثانية
► متوافقة مباشرة مع أنظمة كاميرا HD-SDI
قدرة نقل طويلة تصل إلى 80 كم
الفهارس الفنية
|
فيديو |
|
|
واجهة الفيديو |
BNC |
|
إدخال / إخراج الفيديو المعاوقة |
75Ω |
|
إدخال / إخراج الفيديو الجهد |
نموذجي: 1Vpp ، الحد الأدنى 0.5Vpp ، الحد الأقصى 1.5Vpp |
|
معدل بتات الفيديو |
ماكس 3.2 جيجابت / ثانية |
|
معيار الفيديو SDI |
270 ميجابت في الثانية (SD-SDI) ، 1.485 جيجابت في الثانية / م (HD-SDI) |
|
SMPTE425M3Gb / s رسم الخرائط (3G-SDI) |
|
|
الواجهة التسلسلية SMPTE424M 3Gb / s (3G-SDI) |
|
|
البيانات |
|
|
الواجهة المادية |
محطة المسمار القياسية الصناعية |
|
نوع البيانات |
عد أو عكس RS485 |
|
تردد / معدل الدعم |
الأعلى.115200 بت في الثانية لـ RS422 الأعلى.57600 بت في الثانية لـ RS485 |
|
BER |
<10ˉ9 |
|
الكهرباء |
|
|
محول كهرباء |
تيار مستمر 5 ~ 25 فولت |
|
استهلاك الطاقة |
<5 واط |
|
الأبعاد (LxWxH) |
80 × 40 × 20 ملم |
|
MTBF |
≥100000 ساعة |
ملخص

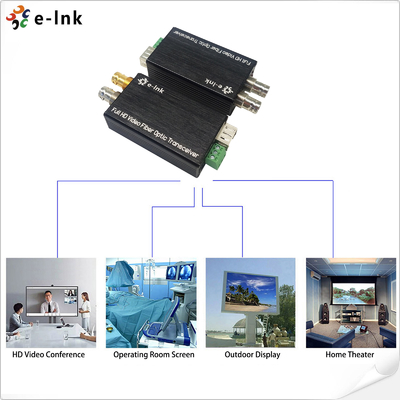

LNK-M3G-1V Series Mini-type 3G / HD-SDI Fiber Converter يدعم 1-channel 3G / HD-SDI Video (صوت مضمن) & Tally أو عكس إشارة RS485 المنقولة عبر كابل الألياف الضوئية ، ومراقبة الإشارة محليًا عبر 3G / خرج حلقة HD-SDI.يتضمن E-link 3G / HD-SDI Video عبر محولات الألياف جهاز إرسال واحد وجهاز استقبال واحد لإشارة 3G / HD-SDI 1080P.
معلومات الطلبية
|
نموذج |
وصف |
|
LNK-M3G-1V1T-MM |
محول من النوع المصغر 3G-SDI إلى الألياف مع Tally and loop out ، MMF ، موصل الألياف LC 500 متر ، بما في ذلك جهاز الإرسال والاستقبال ، يستخدمه الأزواج |
|
LNK-M3G-1V1D-MM |
محول ليفي صغير من النوع 3G-SDI مع RS485 عكسي وحلقة خارجية ، MMF ، موصل ليفي LC 500 متر ، بما في ذلك جهاز الإرسال والاستقبال ، يستخدمه الأزواج |
|
LNK-M3G-1V1T-20 |
محول من النوع المصغر 3G-SDI إلى الألياف مع Tally and loop out و SMF و LC Fiber Connector 20KM ، بما في ذلك جهاز الإرسال والاستقبال ، يستخدمه الأزواج |
|
LNK-M3G-1V1D-20 |
محول من النوع المصغر 3G-SDI إلى الألياف مع RS485 عكسي وحلقة خارجية ، SMF ، موصل ليفي LC 20 كيلومتر ، بما في ذلك جهاز الإرسال والاستقبال ، يستخدمه الأزواج |
|
LNK-M3G-1V1T-40 |
محول من النوع المصغر 3G-SDI إلى الألياف مع Tally and loop out و SMF و LC Fiber Connector 40KM ، بما في ذلك جهاز الإرسال والاستقبال ، يستخدمه الأزواج |
|
LNK-M3G-1V1D-40 |
محول من النوع المصغر 3G-SDI إلى الألياف مع RS485 عكسي وحلقة خارجية ، SMF ، موصل ليفي LC 40KM ، بما في ذلك جهاز الإرسال والاستقبال ، يستخدمه الأزواج |
