E-لينك الصين التكنولوجيا المحدودة.
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| مدخل الطاقة: | DC5V 3A | استهلاك الطاقة: | 15 واط |
|---|---|---|---|
| طول الموجة: | 1310 نانومتر / 1550 نانومتر / CWDM | درجة حرارة العمل: | -10 درجة مئوية إلى + 75 درجة مئوية |
| الأبعاد (WxDxH): | 172 مم * 167 مم * 45 مم (LxWxH) | الوزن: | 4 كجم |
| إبراز: | مزود متعدد الألياف الإيثيرنيت,3G/HD/SD-SDI فائبر متعددة,جهاز مزدوج للألياف الصوتية,3G/HD/SD-SDI Fiber Multiplexer,Audio Fiber Multiplexer |
||

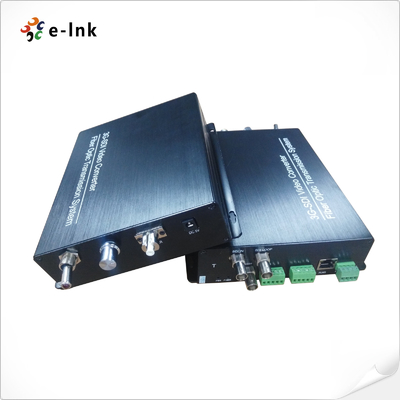

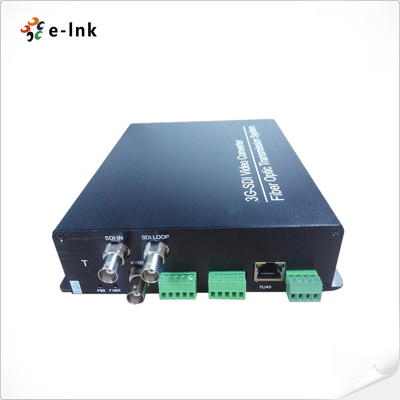

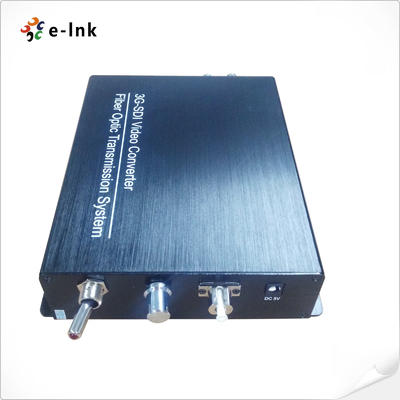

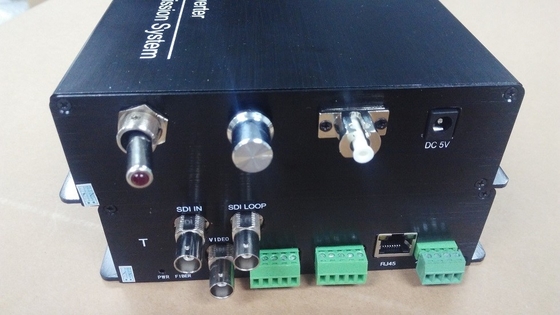

3G/HD/SD-SDI، RS422، الصوت، إيثيرنت، التعداد، الاتصالات الداخلية والفيديو العودة عبر فائبر متعددة
SDI Fiber Extendeرالمزايا
يدعم SMPTE 3G و HD و SD-SDI معدلات البيانات
-تعامل مع كل الأنماط المرضية
تعادل الكابلات التلقائي لضمان سلامة الإشارة
مع ريموت و تالي و أوديوه و إيركوم و فيديو العودة
10/100 إيثيرنت
تعادل الكابلات التلقائي لضمان سلامة الإشارة
إعادة القفل التلقائي 270Mbit/s - 1.48Gbit/s - 3Gbit/s
نوع إشارة الدعم: 270Mbit / s إلى 3Gbit / s وفقًا لمعايير SMPTE 424M و SMPTE 292M و SMPTE 259M ، DVB-ASI
متوافقة مباشرة مع أنظمة الكاميرات 3G / HD / SD-SDI ودعم بروتوكولات البيانات RS-232 و RS-422 و RS-485
10+كيلومتر على الألياف النمطية الواحدة أو 300 متر على الألياف متعددة الأوضاع
إدخال طاقة كتلة الطرف، التبديل الساخن والتوصيل الساخن
مُطول الألياف SDI المؤشرات التقنية
| المواصفات العامة | |
| فترة العمل | -10°C إلى +75°C |
| درجة حرارة تخزين | -40°C إلى 85°C |
| الرطوبة | 0 ~ 95% (غير مكثفة) |
| طاقة الدخول | DC5V 3A |
| الطاقة الخارجة | -6~-1dBm |
| حساسية Rx | <-18dBm |
| مسافة الإرسال | الألياف SM 10+km ، الألياف MM 300m |
| رابط بصري | Dal LC / FC / ST / SC / MX / Lemo / Neutrino (اختياري) |
| مدخلات/مخرجات SDI | |
| شكل الإشارة | SMPTE 424M، SMPTE 292M، SMPTE 259M |
| معدل البيانات | 270Mbit/s - 1.48Gbit/s - 3Gbit/s |
| موازنة الكابلات | كابل أوتوماتيكي EQ (كابل Bel den 1694A) |
| 250m @ 270Mbit/s، 140m @ 1.5Gbit/s، 80m @ 3Gbit/s | |
| واجهة SDI | BNC 75 أوم |
| مكالمة داخلية | |
| محول الكاميرا البصرية | |
| واجهة | 4pin XLR ((الرجل) / 5pin XLR ((المرأة) / 3.5mm جاك سماعة الرأس |
| ميكروفون | مدخلات الميكروفون مع التخفيض والتحديد |
| سماعات الرأس | مع حجم أعلى أو أسفل |
| الصوت | مستوى خط التوازن أو عدم التوازن |
| الحساب | |
| محول الكاميرا البصرية | |
| واجهة | الرأس الهوائي 4pin أو 3pin XLR مصغرة |
| الناتج | إغلاق الاتصال الجاف أو الرطب +12 فولت |
| تشغيل: قصير أو +12 فولت | |
| مغلق: مفتوح أو 0V | |
| التحكم عن بعد | |
| واجهة | الكتلة النهائية للمعيار الصناعي |
| البيانات | الرسائل الرقمية RS422 /RS232/RS485 |
| الايثرنت | |
| الميناء | 10/100 القاعدة-ت، RJ-45 المرفق |
| وضع العمل | شقة مزدوجة كاملة / نصف مزدوجة |
| معدل البيانات | 10 Mbps و 100 Mbps Ethernet (تكييف تلقائي) |
محول وسائل الإعلام الصناعية إيثيرنثنظرة عامة

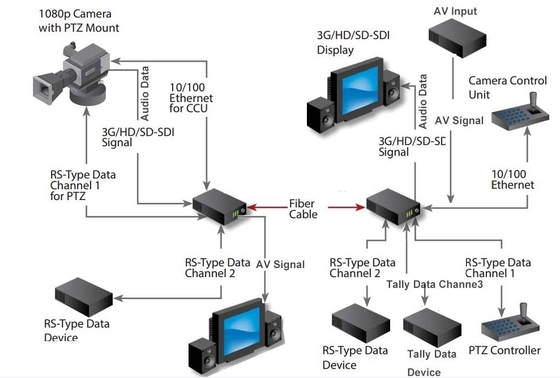

تتيح لك سلسلة LN K-MIDI إرسال 3G أو HD أو SD-SDI وفقًا لـ SMPTE 424M-2006 ، 292 و 259 مع القدرة على إرسال 10/100 Base-T Ethernet RS422 ، Audio ، Ethernet ، Tally ،الاتصالات الداخلية والفيديو العائدي عبر الألياف ذات الوضع الواحد أو متعدد الوضعجميع قنوات البيانات متوفرة في وقت واحد. النظام ينقل إشارة 3G / HD-SDI من الكاميرا إلى المحطة الأساسيةالحسابيضع النظام جميع الإشارات اللازمة لإنتاج 3G / HD-SDI متعدد الكاميرات على كابل الألياف التكتيكية SM / MM أو SMPTE الهجينة ، مما يضمن قوية ،الاتصال الخالي من المشاكل على أي استوديو أو إنتاج عن بعد.
