E-لينك الصين التكنولوجيا المحدودة.
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| واجهة الألياف: | Simplex LC | مسافة الإرسال: | 550 م - 120 كم (يعتمد على جهاز الإرسال والاستقبال SFP) |
|---|---|---|---|
| طول الموجة: | 1310nm / 1550nm ((يعتمد على جهاز الاستقبال SFP) | وزن المشتريات: | 1.1 كجم / زوج |
| الأبعاد (LxWxH): | 166*28*105 مللي متر | درجة حرارة العمل: | -40 درجة مئوية ~ +80 درجة مئوية |

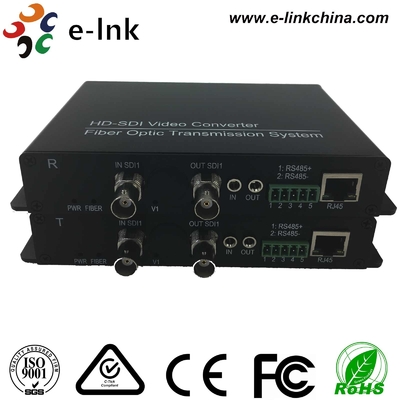

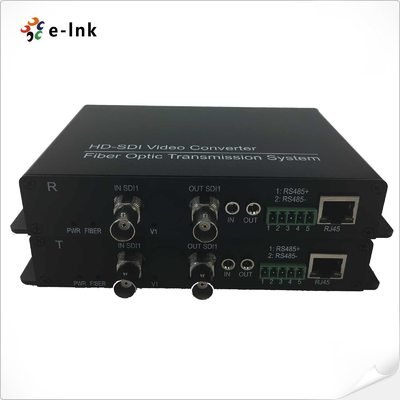

SD/HD/3G-SDI+الرسائل الرقمية RS485/RS422/RS232البيانات + 10/100M إيثيرنت عبرمحول الألياف
وحدة SFP الفيديو SDI المزايا
فمجموعات طول الموجات هي 1310nm و 1550nm و 16 نوع آخر من طول الموجات CWDM (متوافقة مع ITU-T G.694.2)
تعادل الكابلات التلقائي، يستخدم لجميع معدلات أقل من 3.2 جيجابايت/ثانية (Belden 1694A)
إشارة حالة LED لمراقبة ظروف العمل
دعم تجديد الفيديو
دعم جهاز SFP الإرسال
أعلى معدل عمل هو 3.2Gb / s.
لـ SMPTE 292M (2.9Gb / s) استرداد الساعة.
منتج plug and play الذي يسمح بإرسال واجهات الفيديو الرقمية من عائلة SD-SDI / HD-SDI / 3G-SDI عبر الألياف الواحدة.
المؤشر الفني
الأليافبصرية فيعنوان:
| واجهة الألياف | سيبلكس LC |
| مسافة الإرسال | 550m-120Km ((يعتمد على جهاز استقبال SFP) |
| طول الموجة | 1310nm / 1550nm ((يعتمد على جهاز SFP) |
فيديو
| واجهة الفيديو | BNC |
| عائق مدخل/مخرج فيديو | 75Ω |
| فولتاج مدخل/مخرج فيديو | النموذجي:1Vpp،الحد الأدنى 0.5Vpp، الحد الأقصى 1.5Vpp |
| معدل بتات الفيديو | ماكس 3.2Gb/s |
| المكاسب التفاضلية (10٪ ٪ 90٪ APL) | < 1% |
معيار فيديو SDI | 270Mbps ((SD-SDI) ، 1.485Gbps/M ((HD-SDI) |
البيانات
| الواجهة الفيزيائية | محطة المسمار الصناعية القياسية |
| نوع البيانات | RS485/RS422/RS232/مانشستر |
| دعم التردد/المعدل | 0~400K bps |
الايثرنت
| الميناء | 10/100 القاعدة-ت، RJ-45 المرفق |
| وضع العمل | شقة مزدوجة كاملة / نصف مزدوجة |
| معدل البيانات | 10 Mbps و 100 Mbps Ethernet (تكييف تلقائي) |
إمدادات الطاقة
| محول الطاقة | التيار المتردد 100-240 فولت إلى التيار المتردد 5 فولت 2A |
| استهلاك الطاقة | <3W |
| حجم البعد | 166*28*105MM |
| وزن الشحن | 1.1 كجم لكل زوج |
| (تشمل مكيّفات الطاقة الخارجية وصندوق الحزمة) | |
البيئة
| درجة حرارة العمل | -40 درجة مئوية +80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية +85 درجة مئوية |
| رطوبة العمل | 0~95% |
| MTBF | ≥100000 ساعة |
محول وسائل الإعلام الصناعية إيثيرنثنظرة عامة

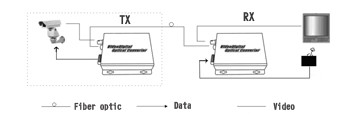

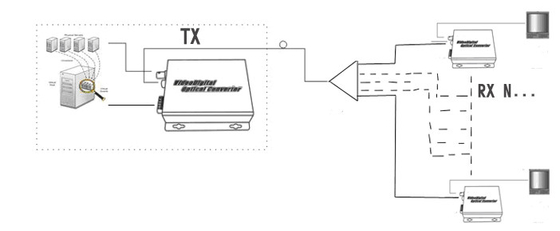

يتبنى محول E-link®s SDI SD / HD / 3G الفيديو الرقمي البصري تقنية نقل الألياف البصرية الجيبيت الرقمية المتقدمة الدولية.تستخدم هذه المعايير لنقل المواد غير المضغوطة، إشارات الفيديو الرقمية غير المشفرة (بإمكانية تضمين صوت و/أو رمز زمني مضمن) داخل مرافق التلفزيون؛ يمكن استخدامها أيضًا للبيانات المجمعة.والآن مع أجهزة الألياف الضوئية LNK-HD-SDI يمكنك توصيل هذه الإشارات على مسافات طويلة عبر كابلات الألياف الضوئية. يمكن نقل إشارة الفيديو HD SDI من خلال 1 ألياف واحدة مع عدم التشوه ، عالية الجودة ، نقل المسافات الطويلة. هذه السلسلة من الفيديو إلى محول الألياف لديها أداء مستقر ،جودة صورة واضحة، ومستوى عال من الاستقرار مع إشارة الحالة LED على جسم الجهاز. يمكن مراقبة حالة العمل من الأجهزة بصريا. في نفس الوقت، قيمة المفتاح، والجهد،يمكن التحكم في حالة العمل وغيرها من معلومات إشارة مفيدة عكسية عن طريق بيانات RS485هذا يجعل أجهزتنا أكثر مرونة عند طلبات العملاء المختلفة. التطبيقات المحتملة لهذا المنتج، على سبيل المثال لا الحصر هي:الشبكات المدرسيةمراقبة الصناعة (الكهرباء والكيمياء والصلب والنفط والسكك الحديدية وما إلى ذلك) ، المراقبة العسكرية (المستودع، الحدود، الحراس، وما إلى ذلك) ، نظام بث البرامج التلفزيونية، الملعب (للفيديو HD الحي،إرسال الصوت).
