E-لينك الصين التكنولوجيا المحدودة.
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | SDI لتحويل الألياف البصرية | محول كهرباء: | تيار متردد 110 ~ 220 فولت |
|---|---|---|---|
| استهلاك الطاقة: | <15 واط | البعد: | 483 × 270 × 45 ملم (19 بوصة 1U) |
| طول الموجة: | 1310 نانومتر / 1550 نانومتر | درجة حرارة العمل: | -20 درجة مئوية +70 درجة مئوية |

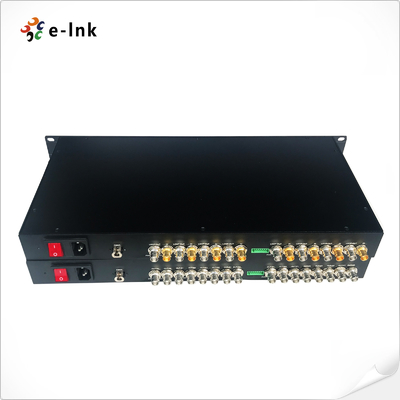

1U SD / HD / 3G-SDI 8-Channel قابل للتركيب على الرف
نظرة عامة
سلسلة LNK-SDI-8V هي نظام نقل بالألياف الضوئية SD/HD/3G-SDI عالي الأداء
قادرة على نقل الفيديو ذات جودة البث والصوت على مستوى القرص المضغوط عبر كابل واحد من الألياف
تتضمن الوحدة جهاز إرسال ومستقبل ، يدعم إشارات 1080P 3G-SDI مع خروج حلقة محلية
لمراقبة في الوقت الحقيقي
وتشمل الخصائص الرئيسية:
- 8-قناة SD / HD / 3G-SDI بث الفيديو
- 1 قناة الاتصال بالبيانات العكسية RS-485
- الحل الألياف الواحدة للكابلات الفعالة
- الفيديو عالي الجودة (حتى 3G-SDI) والصوت من الدرجة القياسية
مثالية للبث، الإنتاج الحي، والأنظمة AV المهنية، هذا المحول يضمن موثوقة،
إرسال إشارة لمسافات طويلة مع الحد الأدنى من فترة التأخير.
الخصائص
إعادة التشغيل التلقائي 270Mbit/s - 1.48Gbit/s - 3Gbit/s

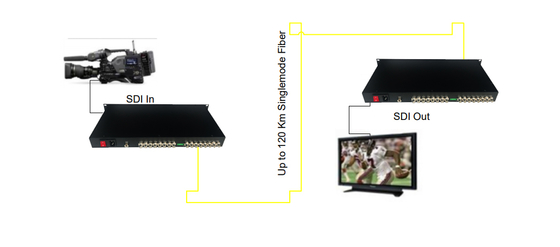

قدرة نقل طويلة على الأقل 10 كم (6.2 ميل) ، تصل إلى 120 كم
نطاق ديناميكي فائق البصري و خال من التعديل قبل الاستخدام
مؤشرات LED في الوقت الفعلي لحالة الإصلاح والرصد
متوافق مباشرة مع أنظمة الكاميرات 3G-SDI ودعم بروتوكولات بيانات RS-485 العكسية
نطاق درجة الحرارة الواسع للغاية على مستوى الصناعة ، قابلة للتكيف مع مختلف البيئات

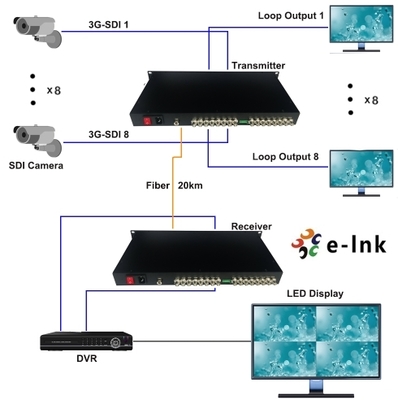

التطبيق
المؤشرات التقنية
| واجهة الألياف البصرية | |
| واجهة الألياف | سيبلكس LC |
| مسافة الإرسال | 550م-20كيلومتر |
| طول الموجة | 1310nm/1550nm |
| فيديو | |
| واجهة الفيديو | BNC |
| عائق مدخل/مخرج فيديو | 75Ω |
| فولتاج مدخل/مخرج فيديو | النموذجي:1Vpp، Min 0.5Vpp، Max 1.5Vpp |
| معدل بتات الفيديو | ماكس 3.2Gb/s |
| المكاسب التفاضلية (10٪ ٪ 90٪ APL) | < 1% |
| دعم تنسيق SDI | 625/25 PAL |
| 525/29.97 NTSC، 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| معيار فيديو SDI | 270Mbps (SD-SDI) ، 1.485Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s الرسم البياني ((3G-SDI) | |
| SMPTE424M 3Gb / s واجهة سلسلية ((3G-SDI) | |
| البيانات | |
| الواجهة الفيزيائية | محطة المسمار الصناعية القياسية |
| نوع البيانات | RS485 العكسي |
| دعم التردد/المعدل | أقصى 57600bps لـ RS485 |
| BER | <10 9 |
| الكهرباء | |
| محول الطاقة | التيار المتردد 110 ~ 220 فولت |
| استهلاك الطاقة | < 15 واط |
| مؤشر LED | |
| SDI A/B/C/D/E/F/G/H | فيديو SDI |
| PWR | إمدادات الطاقة |
| الميكانيكية | |
| الأبعاد (LxWxH) | 19 بوصة 1 يو (483 × 220 × 44.45 ملم) |
| الوزن | 7 كجم لكل زوج |
| الغلاف | غلاف من الألومنيوم |
| خيارات التثبيت | الرفع |
| البيئة | |
| درجة حرارة العمل | -20 درجة مئوية+70 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية+80 درجة مئوية |
| رطوبة العمل | 0~95% |
| MTBF | ≥100000 ساعة |
معلومات الطلب
| النموذج | الوصف |
| LNK-SDI-8V | 19 " 1U 8-Ch HD-SDI فيديو مع Loop-out ، 20km ، SM ، LC ، بما في ذلك 1 جهاز إرسال و 1 جهاز استقبال ، يستخدم من قبل الأزواج |
| LNK-SDI-8V1R | 19 " 1U 8-Ch HD-SDI الفيديو مع Loop-out + 1-Ch RS485 البيانات العكسية ، 20km ، SM ، LC ، بما في ذلك 1 جهاز إرسال و 1 جهاز استقبال ، تستخدم من قبل الأزواج |
| LNK-SDI-8V1A | 19 " 1U 8-Ch HD-SDI الفيديو مع Loop-out + 1-Ch الصوت إلى الأمام ، 20km ، SM ، LC ، بما في ذلك 1 جهاز إرسال و 1 جهاز استقبال ، تستخدم من قبل الأزواج |
| LNK-3GSDI-8V | 19 " 1U 8-Ch 3G-SDI 1080P فيديو مع Loop-out ، 20km ، SM ، LC ، بما في ذلك 1 جهاز إرسال و 1 جهاز استقبال ، يستخدم من قبل الأزواج |
| LNK-3GSDI-8V1R | 19 " 1U 8-Ch 3G-SDI 1080P الفيديو مع Loop-out + 1-Ch RS485 البيانات العكسية ، 20km ، SM ، LC ، بما في ذلك 1 جهاز إرسال و 1 جهاز استقبال ، تستخدم من قبل الأزواج |
| LNK-3GSDI-8V1A | 19 " 1U 8-Ch 3G-SDI 1080P فيديو مع Loop-out + 1-Ch للأمام الصوت، 20km، SM، LC، بما في ذلك 1 جهاز إرسال و 1 جهاز استقبال، تستخدم من قبل الأزواج |
