E-لينك الصين التكنولوجيا المحدودة.
|
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| واجهة الألياف: | Simplex LC | طول الموجة: | 1310 نانومتر / 1550 نانومتر |
|---|---|---|---|
| نوع البيانات: | TALLY & Reverse RS485 | الغلاف: | حالة الألومنيوم |
| خيارات التركيب: | سطح المكتب | الوزن: | 75G (TX) 75G (RX) 450G (حزمة) |
نظرة عامة

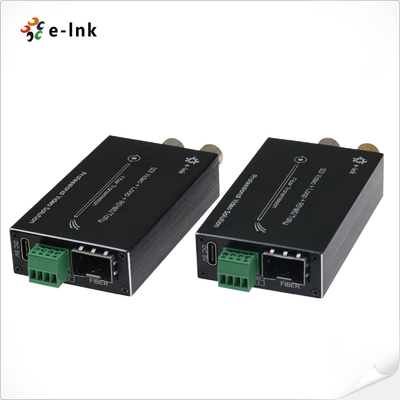

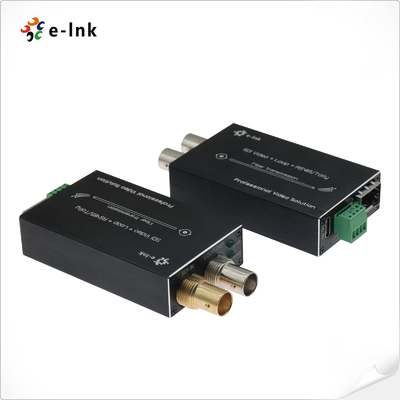

سلسلة LNK-M3G-1V عبارة عن محول ألياف ضوئية 3G/HD-SDI مضغوط وعالي الأداء، مصمم
لتطبيقات البث الاحترافية ونقل الفيديو. وهو يدعم:
- قناة واحدة فيديو 3G/HD-SDI (مع صوت مضمن)
- إشارة Tally (للتحكم في الكاميرا والاتصال الداخلي)
- بيانات RS485 العكسية (للاتصال ثنائي الاتجاه)
يتم إرسال جميع الإشارات عبر كابل ألياف ضوئية واحد، مما يضمن مسافة طويلة، وزمن انتقال منخفض، و
تسليم إشارة خالي من التداخل. يتيح خرج حلقة 3G/HD-SDI المحلية المراقبة في الوقت الفعلي للنظام
التحقق.
تتضمن مجموعة محولات الفيديو عبر الألياف E-link 3G/HD-SDI جهاز إرسال وجهاز استقبال واحد،
متوافق تمامًا مع 1080p وتنسيقات فيديو 3G/HD-SDI القياسية الأخرى.
مثالي للإنتاج المباشر والبث وأنظمة AV، يوفر هذا المحول حلاً موثوقًا وفعالاً من حيث التكلفة
للفيديو عالي الجودة عبر الألياف.
الميزات
إعادة توقيت تلقائية 270 ميجابت/ثانية - 1.48 جيجابت/ثانية - 3 جيجابت/ثانية
التبديل السريع والتوصيل السريع
تتضمن كل قناة صوتًا مضمنًا بـ 8 قنوات
مؤشر حالة LED لمراقبة ظروف العمل
نطاق درجة حرارة واسع للغاية على المستوى الصناعي (-20 درجة مئوية ~ +70 درجة مئوية)، قابل للتكيف مع البيئات المختلفة

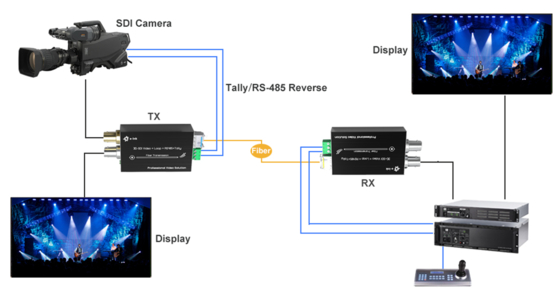

تطبيق
الفهارس الفنية
| واجهة الألياف الضوئية | |
| واجهة الألياف | Simplex LC |
| مسافة الإرسال | 550 متر - 20 كيلومتر |
| الطول الموجي | 1310 نانومتر / 1550 نانومتر |
| فيديو | |
| واجهة الفيديو | BNC |
| مقاومة إدخال/إخراج الفيديو | 75Ω |
| جهد إدخال/إخراج الفيديو | نموذجي: 1Vpp، دقيقة 0.5Vpp، بحد أقصى 1.5Vpp |
| معدل بت الفيديو | بحد أقصى 3.2 جيجابت/ثانية |
| الكسب التفاضلي (10% ~ 90% APL) | <1% |
| دعم تنسيق SDI | 625/25 PAL |
| 525/29.97 NTSC، 525/23.98 NTSC | |
| 720p50، 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| معيار فيديو SDI | 270 ميجابت في الثانية (SD-SDI)، 1.485 جيجابت في الثانية/م (HD-SDI) |
| SMPTE425M 3 جيجابت/ثانية Mapping (3G-SDI) | |
| واجهة تسلسلية SMPTE424M 3 جيجابت/ثانية (3G-SDI) | |
| بيانات | |
| الواجهة المادية | طرف لولبي قياسي صناعي |
| نوع البيانات | Tally & RS485 العكسي |
| دعم التردد/المعدل |
بحد أقصى 115200 بت في الثانية لـ RS422 بحد أقصى 57600 بت في الثانية لـ RS485 |
| BER | <10ˉ9 |
| كهربائي | |
| محول الطاقة | تيار مستمر 5 فولت |
| استهلاك الطاقة | <5 واط |
| مؤشر LED | |
| SDI | فيديو SDI |
| P/T | مزود الطاقة |
| ميكانيكي | |
| الأبعاد (الطول × العرض × الارتفاع) |
73 × 44 × 17 ملم (TX) 73 × 44 × 17 ملم (RX) 185 × 132 × 100 ملم (الحزمة) |
| الوزن |
75 جرام (TX) 75 جرام (RX) 450 جرام (الحزمة) |
| الغلاف | علبة ألومنيوم |
| خيارات التركيب | سطح المكتب |
| بيئي | |
| درجة حرارة التشغيل | -20 درجة مئوية ~ +70 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ +80 درجة مئوية |
| رطوبة التشغيل | 0~95% |
| MTBF | ≥100000 ساعة |
معلومات الطلب
| نموذج | الوصف |
| LNK-M3G-1V-MM | محول ألياف من نوع Mini-type 3G-SDI مع Tally & RS485 العكسي وخرج الحلقة، MMF، موصل ألياف LC 500 متر، بما في ذلك جهاز الإرسال والاستقبال، يستخدم في أزواج |
| LNK-M3G-1V-20 | محول ألياف من نوع Mini-type 3G-SDI مع Tally & RS485 العكسي وخرج الحلقة، SMF، موصل ألياف LC 20KM، بما في ذلك جهاز الإرسال والاستقبال، يستخدم في أزواج |
| LNK-M3G-1V-40 | محول ألياف من نوع Mini-type 3G-SDI مع Tally & RS485 العكسي وخرج الحلقة، SMF، موصل ألياف LC 40KM، بما في ذلك جهاز الإرسال والاستقبال، يستخدم في أزواج |

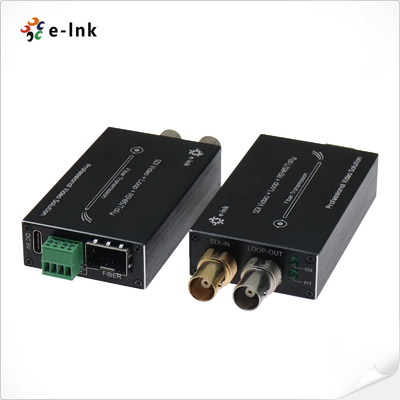

Interface&LED
