E-لينك الصين التكنولوجيا المحدودة.
|
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| واجهة الألياف: | Simplex LC | طول الموجة: | 1310 نانومتر / 1550 نانومتر |
|---|---|---|---|
| الأبعاد (LxWxH): | 73 × 44 × 17 مم (تكساس) 73 × 44 × 17 مم (RX) 185 × 132 × 100 مم (حزمة) | الوزن: | 75G (TX) 75G (RX) 450G (حزمة) |
| الغلاف: | حالة الألومنيوم | خيارات التركيب: | سطح المكتب |

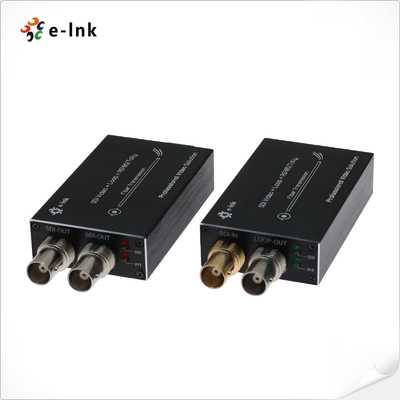

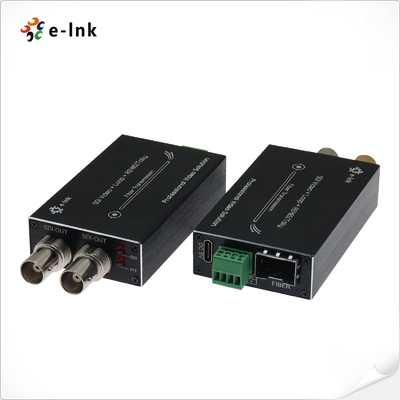

تحويل HD-SDI من نوع صغير إلى الألياف مع Tally & Reverse RS485
نظرة عامة
سلسلة LNK-MHD-1V هي حل ضيق HD-SDI لنقل الألياف البصرية مصممة
تطبيقات الفيديو المهنية.
- بث فيديو HD-SDI من قناة واحدة مع صوت مضمن
- دعم إشارة التالي المتكاملة لتحكم الكاميرا
- قناة بيانات RS485 العكسية للاتصال ثنائي الاتجاه
- الخروج المحلي HD-SDI حلقة للمراقبة في الوقت الحقيقي
الخصائص الرئيسية:
• كابل نقل واحد للألياف الضوئية لنقل الإشارة لمسافات طويلة
• يتضمن وحدة إرسال وحدة استقبال واحدة
• يدعم صيغ الفيديو HD-SDI القياسية
• التصميم المدمج المثالي للمنشآت ذات المساحة المحدودة
التطبيقات:
- استوديوهات البث
- إنتاج الأحداث المباشرة
- أنظمة مراقبة الفيديو
- تركيبات صوتية احترافية
هذا المحول الصناعي الموثوق به يضمن بث الفيديو عالي الجودة مع الحفاظ على الإشارة
النسخة المضغوطة تجعلها مناسبة بشكل خاص للسيارات المتنقلة
إنشاءات الإنتاج والمرافق الثابتة حيث المساحة محدودة.
الخصائص
معادلة الكابلات التلقائية، تستخدم لجميع المعدلات أقل من 1.5 جيجابايت/ثانية (Belden 1694A)
متوافقة مباشرة مع أنظمة الكاميرات SDI
نطاق ديناميكي فائق البصري وبدون ضبط
نطاق درجة الحرارة الواسع للغاية على مستوى الصناعة (-20 °C ~ + 70 °C) ، قابلة للتكيف مع مختلف البيئات
التعامل مع جميع الأنماط المرضية، رقمية بالكامل غير ضغط البث مستوى الإرسال

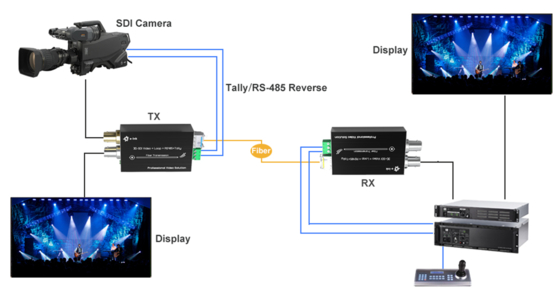

التطبيق
المؤشرات التقنية
| واجهة الألياف البصرية | |
| واجهة الألياف | سيبلكس LC |
| مسافة الإرسال | 550م-20كيلومتر |
| طول الموجة | 1310nm/1550nm |
| فيديو | |
| واجهة الفيديو | BNC |
| عائق مدخل/مخرج فيديو | 75Ω |
| فولتاج مدخل/مخرج فيديو | النموذجي:1Vpp، Min 0.5Vpp، Max 1.5Vpp |
| معدل بتات الفيديو | ماكس 1.48 جيجابايت/ثانية |
| المكاسب التفاضلية (10٪ ٪ 90٪ APL) | < 1% |
| دعم تنسيق SDI | 625/25 PAL |
| 525/29.97 NTSC، 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| معيار فيديو SDI | 270Mbps (SD-SDI) |
| 1.485 جيجابايت في الثانية (HD-SDI) | |
| البيانات | |
| الواجهة الفيزيائية | محطة المسمار الصناعية القياسية |
| نوع البيانات | حساب و عكس RS485 |
| دعم التردد/المعدل |
الحد الأقصى 115200bps لـ RS422 أقصى 57600bps لـ RS485 |
| BER | <10 9 |
| الكهرباء | |
| محول الطاقة | 5 فولت متزامن |
| استهلاك الطاقة | < 5W |
| مؤشر LED | |
| SDI | فيديو SDI |
| الناتج | إمدادات الطاقة |
| الميكانيكية | |
| الأبعاد (LxWxH) |
73 × 44 × 17 ملم (TX) 73 × 44 × 17 مم (RX) 185 × 132 × 100 ملم (حزمة) |
| الوزن |
75 غرام (TX) 75 غرام (RX) 450 غرام (حزمة) |
| الغلاف | غلاف من الألومنيوم |
| خيارات التثبيت | سطح المكتب |
| البيئة | |
| درجة حرارة العمل | -20 درجة مئوية+70 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية+80 درجة مئوية |
| رطوبة العمل | 0~95% |
| MTBF | ≥100000 ساعة |
معلومات الطلب
| النموذج | الوصف |
| LNK-MHD-1 فولت-إم إم | تحويل HD-SDI من نوع صغير إلى الألياف مع Tally & Reverse RS485 و loop out ، MMF ، LC Fiber Connector 500 متر ، بما في ذلك جهاز الإرسال والمتلقي ، يستخدم من قبل الأزواج |
| LNK-MHD-1V-20 | تحويل HD-SDI من نوع صغير إلى الألياف مع Tally & Reverse RS485 و loop out ، SMF ، LC Fiber Connector 20KM ، بما في ذلك جهاز الإرسال والمستقبل ، يستخدم من قبل الأزواج |
| LNK-MHD-1V-40 | تحويل HD-SDI من نوع صغير إلى الألياف مع Tally & Reverse RS485 و loop out ، SMF ، LC Fiber Connector 40KM ، بما في ذلك جهاز الإرسال والمستقبل ، تستخدم من قبل الأزواج |

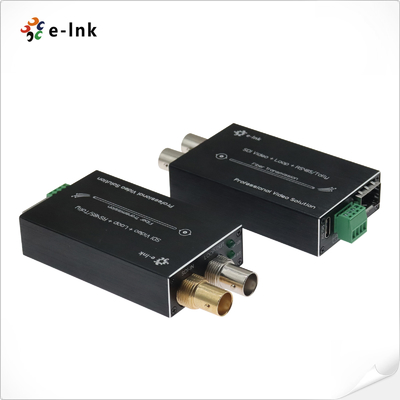

واجهة&LED
