E-لينك الصين التكنولوجيا المحدودة.
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| الطول الموجي القياسي SM: | 1310 نانومتر ، 1550 نانومتر | الأبعاد (LxWxH): | 58 × 21 × 20 ملم |
|---|---|---|---|
| القوة: | 5 فولت تيار مستمر، 1 أمبير | الاستهلاك: | <5 واط |
| الوزن: | 100 جرام / زوج | خيارات التركيب: | سطح المكتب |
| إبراز: | تحويل الألياف الثلاثية للإنترنت,محول الألياف SD Mini 3G-SDI,تحويل الألياف الثلاثية للإنترنت,SD Mini 3G-SDI Fiber Converter,HD Mini 3G-SDI Fiber Converter |
||

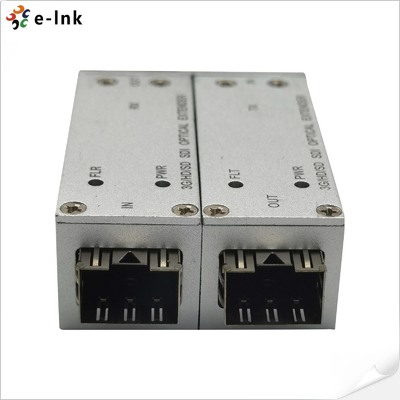

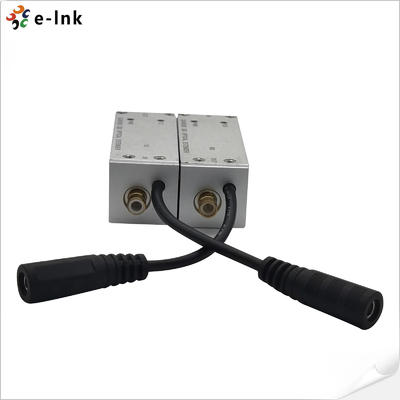

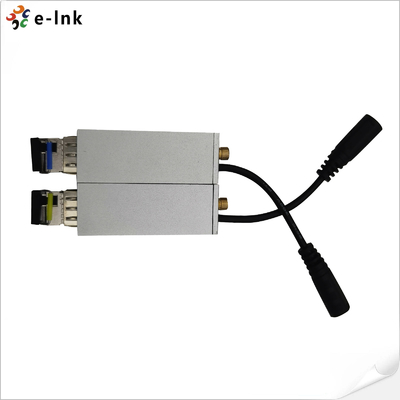

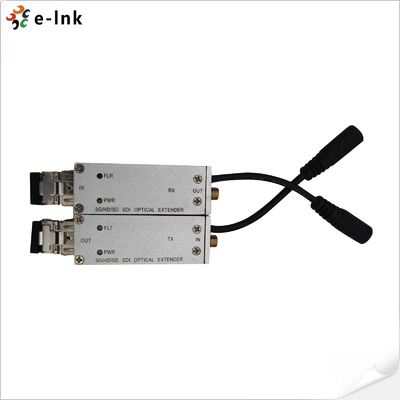

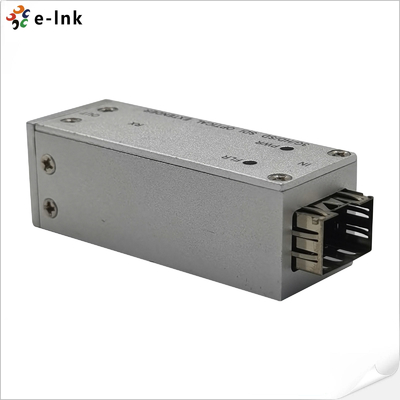

يقوم هذا الموسع الدقيق للألياف الضوئية 3G-SDI/HD-SDI/SD-SDI بنقل إشارة فيديو رقمية عالية الدقة 3G-SDI أو HD-SDI أو SD-SDI أو
أو DVB-ASI عبر ألياف أحادية الوضع أو متعددة الأوضاع. متوافق مع
معايير SMPTE 424M و SMPTE 259M و SMPTE 297M و SMPTE 310M و SMPTE 305M (SDTI)،
يستخدم تقنية نقل الألياف الضوئية الرقمية المتقدمة ولا يتطلب أي تعديلات، مما يجعله سهلاً
للتركيب والتشغيل. يعمل بمصدر طاقة 5 فولت منخفض الطاقة وصغير الحجم، وهو مثالي للبث،
وإنتاج الفيديو، وتطبيقات نقل الوسائط المتعددة.
ميزات موسع SDI الدقيق للألياف الضوئية
► التعرف التلقائي على إشارة 3G-SDI/HD-SDI/SD-SDI، لا يلزم الاختيار اليدوي
► مسافة الإرسال تصل إلى 120 كم
► تقنية CWDM للسماح بما يصل إلى 16 (18) قناة بالإرسال عبر ألياف واحدة
► متوافق مع SMPTE424M و SMPTE292M و SMPTE259M و SMPTE297M و SMPTE310M و SMPTE305M و
SMPTE344N
► متوافق مع DVB-ASI (EN50083-9)
► تعليمات مريحة لحالة LED. مؤشر وصلة الألياف، الطاقة.
► لوحة PCB صديقة للبيئة (خالية من الرصاص)
► لوحة PCB بتصميم متعدد الطبقات لضمان نقل إشارة مستقر وموثوق به
أبعاد وحجم موسع SDI الدقيق للألياف الضوئية
الفهارس الفنية لموسع SDI الدقيق للألياف الضوئية
| مدخل SDI | |
| معيار الفيديو | SMPTE424M و SMPTE292M و SMPTE259M و SMPTE297M و SMPTE310M و SMPTE305M (SDTI) |
| معيار الإشارة | SD-SDI (270 ميجابت في الثانية)، HD-SDI (1.485 جيجابت في الثانية)، 3G-SDI (2.97 جيجابت في الثانية) |
| الدقة | 10 بت |
| مستوى الإشارة | <380mVp-p |
| الممانعة | 75Ω |
| الموصل | SMB |
| Sخرج DI | |
| مستوى الإشارة | 800mVp-p±10% |
| وقت الارتفاع/السقوط | <0.8ns |
| HD-SDI Jitter | <0.2UI(134ps)@100kHz, <1.0UI(673ps)@10Hz |
| SDI Jitter | <0.2UI(740ps)@10Hz, 0.2UI(740ps)@1kHz |
| الممانعة | 75Ω |
| الموصل | SMB |
| الواجهة البصرية | |
| SFP | Simplex LC، 3.125 جيجابت في الثانية. ≤120 كم مسافة الإرسال |
| الطول الموجي القياسي SM | 1310 نانومتر، 1550 نانومتر |
| الطول الموجي CWDM | 1270~1610 نانومتر، شبكة 20 نانومتر وفقًا لـ ITU-T |
| نطاق درجة الحرارة | 0~70˚C |
| كهربائي | |
| الطاقة | 5VDC، 1A |
| الاستهلاك | <5W |
| مؤشر LED | |
| FLT | حالة وصلة الألياف (جهاز الإرسال) |
| FLR | حالة وصلة الألياف (جهاز الاستقبال) |
| PWR | حالة الطاقة |
| ميكانيكي | |
| الأبعاد (الطول × العرض × الارتفاع) | 58 × 21 × 20 مم |
| الوزن | 100 جرام/زوج |
| الغلاف | علبة ألومنيوم |
| خيارات التركيب | سطح المكتب |
| بيئي | |
| درجة حرارة التشغيل | -20℃～+70℃ |
| درجة حرارة التخزين | -40℃～+80℃ |
| رطوبة التشغيل | 0~95% |
| MTBF | ≥100000 ساعة |
معلومات طلب موسع SDI الدقيق للألياف الضوئية
| الموديل | الوصف |
| LNK-M3G-SMB1V-20 | موسع SMB 3G/HD/SD-SDI البصري الدقيق، 1310/1550 نانومتر، Simplex LC، الوضع الفردي، 20 كم بما في ذلك جهاز الإرسال وجهاز الاستقبال، يستخدم بالأزواج |
موسع SDI الدقيق للألياف الضوئيةالتطبيق
