E-لينك الصين التكنولوجيا المحدودة.
|
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| أبعاد: | 73 × 44 × 17 مم (كل وحدة) | واجهة البيانات: | Tally & rs485 (محطة برغي) |
|---|---|---|---|
| مسافة الإرسال: | ما يصل إلى 20 كم (ألياف أحادية الوضع) | موصل الألياف: | LC البسيط |
| درجة حرارة التشغيل: | -20 درجة مئوية إلى +70 درجة مئوية | المواد السكنية: | الألومنيوم |
| إبراز: | محول ألياف Tally HD-SDI,محول ألياف E-link Mini HD-SDI,E-link Mini HD-SDI Fiber Converter |
||

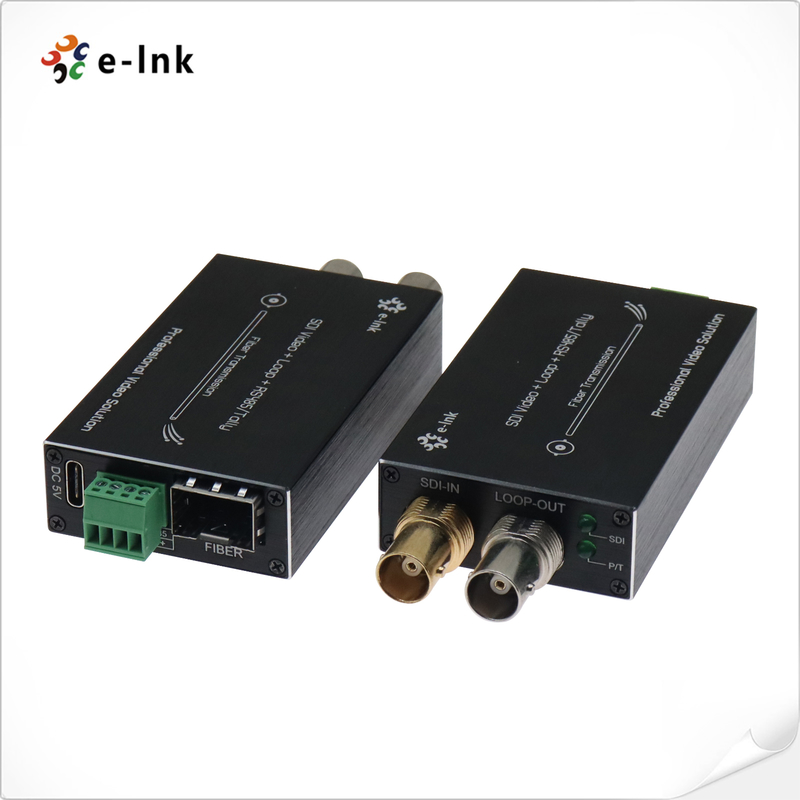

E-link مبدل الألياف HD-SDI المصغر مع Tally و RS485 Loop Out
نظرة عامة
LNK-MHD-1V Series Mini-type HD-SDI إلى محول الألياف بواسطة E-link
حل صناعي مصمم لنقل الفيديو HD-SDI غير المضغوط (مع
الصوت المدمج) ، إشارات تالي، وتعكس بيانات RS485 عبر ألياف بصرية واحدة.
دعم دقة الفيديو حتى 1080i ومعدل البيانات تصل إلى 1.485Gbps، هذا محول
يحتوي على موازنة الكابلات التلقائية، ومراقبة الحلقة الخارجة، وأداء قوي عبر
المسافات الممتدة حتى 20 كم على الألياف أحادية الوضع
البيئات، فإنه يوفر قدرة على تحمل درجة حرارة واسعة (-20 درجة مئوية إلى +70 درجة مئوية) ، مؤشرات حالة LED،
التثبيت الذي يمكن تغييره بالساخن، والتوافق مع أنظمة الكاميرات SDI. مثالية للإذاعة،
الأحداث المباشرة، وتطبيقات الاستوديو التي تتطلب نقل فيديو موثوق به في الوقت الحقيقي عبر الألياف.
الخصائص
تحويل HD-SDI المصغر إلى الألياف مع Tally و RS485
يدعم تنسيقات 720p و 1080i و PAL/NTSC
الخروج من الحلقة لمراقبة SDI المحلية
إرسال تصل إلى 20 كم عبر الألياف LC
إشارة مستقرة مع الموازنة التلقائية والإعادة
نطاق واسع من درجات الحرارة: -20 درجة مئوية إلى +70 درجة مئوية
وصلة و لعب، و غطاء الألومنيوم المدمجة
المؤشرات التقنية
|
واجهة الألياف البصرية |
|
|
واجهة الألياف |
Sالعضلة العضلية |
|
مسافة الإرسال |
550م-20كيلومتر |
|
طول الموجة |
1310nm/1550nm |
|
فيديو |
|
|
واجهة الفيديو |
BNC |
|
فيديو عائق المدخلات والمخرجات |
75Ω |
|
فولتاج مدخل/مخرج فيديو |
نموذجي:1Vpp، الحد الأدنى 0.5Vpp، الحد الأقصى 1.5Vpp |
|
معدل بتات الفيديو |
ماكس 1.48 جيجابايت/ثانية |
|
الربح التفاضلي (10٪)90٪ APL) |
< 1% |
|
دعم تنسيق SDI |
625/25 PAL |
|
525/29.97 NTSC، 525/23.98 NTSC |
|
|
720p50, 720p59.94 |
|
|
1080i 23/24/30/50/59.94 |
|
|
معيار فيديو SDI |
270Mbps (SD-SDI) |
|
1.485 جيجابايت في الثانية (HD-SDI) |
|
|
البيانات |
|
|
الواجهة الفيزيائية |
محطة المسمار الصناعية القياسية |
|
نوع البيانات |
الحساب& عكس RS485 |
|
دعم التردد/المعدل |
الحد الأقصى 115200bps لـ RS422 أقصى 57600bps لـ RS485 |
|
BER |
<10 9 |
|
الكهرباء |
|
|
محول الطاقة |
5 فولت متزامن |
|
استهلاك الطاقة |
<5W |
|
مؤشر LED |
|
|
SDI |
فيديو SDI |
|
الناتج |
إمدادات الطاقة |
|
الميكانيكية |
|
|
الأبعاد (LxWxH) |
73 × 44 x17 ملم (تيكساس) 73 × 44 x17 ملم (RX) 185 x132 x100 ملم (حزمة) |
|
Wثمانية |
75 غرام (TX) 75 غرام (RX) 450 غرام (حزمة) |
|
الغلاف |
غلاف من الألومنيوم |
|
خيارات التثبيت |
سطح المكتب |
|
البيئة |
|
|
درجة حرارة العمل |
-20°C+70°C |
|
درجة حرارة التخزين |
-40°C+80°C |
|
رطوبة العمل |
0~95% |
|
MTBF |
≥100000 ساعة |
معلومات الطلب
|
النموذج |
الوصف |
|
LNK-MHD-1 فولت-إم إم |
نوع صغيرHD-إس دي آيإلى محول الألياف معالحساب&RS485 العكسي و أخرجصندوق النقد، رابط الألياف الكهربائية500 متر، بما في ذلك جهاز الإرسال والإستقبال، تستخدم في أزواج |
|
LNK-MHD-1V-20 |
نوع صغيرHD-إس دي آي إلى محول الألياف معالحساب&RS485 العكسي و أخرجالـ SMF، رابط الألياف الكهربائية20 كيلومتر، بما في ذلك جهاز الإرسال والإستقبال، تستخدم في أزواج |
|
LNK-MHD-1V-40 |
نوع صغيرHD-إس دي آي إلى محول الألياف معالحساب&RS485 العكسي و أخرجالـ SMF، رابط الألياف الكهربائية40 كيلومتر، بما في ذلك جهاز الإرسال والإستقبال، تستخدم في أزواج |

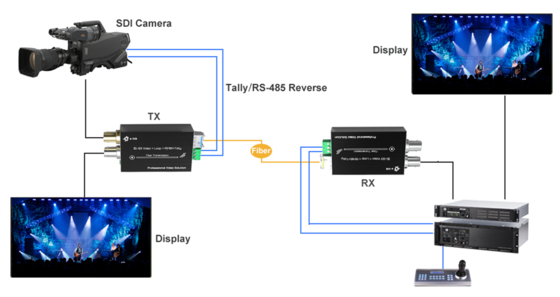

التطبيق
واجهة&LEد
