E-لينك الصين التكنولوجيا المحدودة.
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | SDI إلى محول الألياف البصرية | محول الطاقة: | تيار متردد 110 ~ 220 فولت |
|---|---|---|---|
| استهلاك الطاقة: | <15W | البعد: | 483 × 270 × 45 مم (19 بوصة 1U) |
| وزن: | 7 كجم/زوج | الطول الموجي: | 1310nm/1550nm |
| إبراز: | 8 قنوات فيديو عبر محول الألياف,Rs485 فيديو عبر محول الألياف,3G SDI فيديو عبر محول الألياف,RS485 Video Over Fiber Converter,3G SDI Video Over Fiber Converter |
||

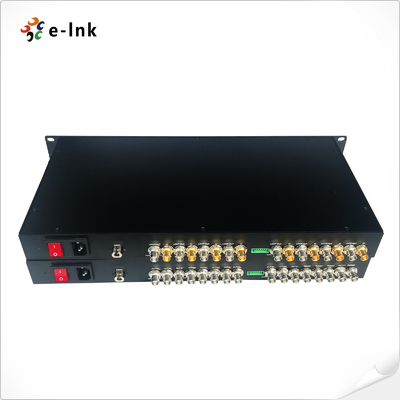

8-قناة SD / HD / 3G-SDI لمحة عامة عن أجهزة تمديد الألياف
الـLNK-SDI-8Vسلسلة تشكل محترف8 قنوات SD/HD/3G-SDIفيديو
نظام نقل الألياف الذي يسهل تقديم مقاطع الفيديو ذات جودة البث
على ألياف بصرية واحدة. هذا الحل الشامل يتكون من جهاز إرسال واحد
ومستقبل واحد، مع القدرة على دعمإشارات 1080p 3G-SDI، يرافق
بواسطة الصوت المدمج بجودة القرص المضغوطRS-485 ثنائي الاتجاهنقل البيانات
8-قناة SD / HD / 3G-SDI مُطول الأليافالخصائص
إرسال الألياف بكفاءة:
ينقل قنوات متعددة من الفيديو وقناة واحدة من البيانات RS-485 في وقت واحد على ألياف واحدة.
دعم SDI عالي السرعة:
متوافق مع معايير SD و HD و 3G-SDI ، تدعم معدلات البيانات تصل إلى 3Gbps لكل قناة.
قدرة المراقبة المحلية:
يحتوي على مخرج حلقة SDI متكامل لمراقبة الفيديو المحلية المريحة.
أداء لمسافات طويلة:
يدعم مسافات نقل تصل إلى 20 كم باستخدام الألياف أحادية الوضع.
جودة البث:
يوفر جودة فيديو نظيفة مع صفر تأخير لتطبيقات البث المهنية.
تصميم الرف المهنية:
هيكل 1U القابل للتركيب على الرف مصمم لتركيبات عالية الكثافة في البيئات المهنية.
تطبيقات متنوعة:
مثالية لأستوديوهات البث وإنتاج الأحداث الحية والملاعب الرياضية وأنظمة المراقبة التي تتطلب إرسال فيديو SDI موثوق به وعالي الكثافة.
8 قنوات SD/HD/3G-SDI المؤشرات التقنية لموسعات الألياف
|
واجهة الألياف البصرية |
|
|
واجهة الألياف |
Sالعضلة العضلية |
|
مسافة الإرسال |
550م-20كيلومتر |
|
طول الموجة |
1310nm/1550nm |
|
فيديو |
|
|
واجهة الفيديو |
BNC |
|
فيديو عائق المدخلات والمخرجات |
75Ω |
|
فولتاج مدخل/مخرج فيديو |
نموذجي:1Vpp، الحد الأدنى 0.5Vpp، الحد الأقصى 1.5Vpp |
|
معدل بتات الفيديو |
ماكس 3.2Gb/s |
|
الربح التفاضلي (10٪)90٪ APL) |
< 1% |
|
دعم تنسيق SDI |
625/25 PAL |
|
525/29.97 NTSC، 525/23.98 NTSC |
|
|
720p50, 720p59.94 |
|
|
1080i 23/24/30/50/59.94 |
|
|
1080P 23.98/24/30/50/60 |
|
|
معيار فيديو SDI |
270Mbps (SD-SDI) ، 1.485Gbps/M ((HD-SDI) |
|
SMPTE425M3Gb/s الرسم البياني ((3G-SDI) |
|
|
SMPTE424M 3Gb / s واجهة سلسلية ((3G-SDI) |
|
|
البيانات |
|
|
الواجهة الفيزيائية |
محطة المسمار الصناعية القياسية |
|
نوع البيانات |
عكس RS485 |
|
دعم التردد/المعدل |
أقصى 57600bps لـ RS485 |
|
BER |
<10 9 |
|
الكهرباء |
|
|
محول الطاقة |
AC 110~ 220 فولت |
|
استهلاك الطاقة |
< 15W |
|
مؤشر LED |
|
|
SDI A/B/C/D/E/F/G/H |
فيديو SDI |
|
PWR |
إمدادات الطاقة |
|
الميكانيكية |
|
|
الأبعاد (LxWxH) |
19 بوصة 1يو (483 × 220 × 44.45 ملم) |
|
Wثمانية |
7 كجم لكل زوج |
|
الغلاف |
غلاف من الألومنيوم |
|
خيارات التثبيت |
الرفع |
|
البيئة |
|
|
درجة حرارة العمل |
-20°C+70°C |
|
درجة حرارة التخزين |
-40°C+80°C |
|
رطوبة العمل |
0~95% |
|
MTBF |
≥100000 ساعة |
8 قنوات SD/HD/3G-SDI معلومات طلب أجهزة إطالة الألياف
|
النموذج |
الوصف |
|
LNK-SDI-8V |
19" 1U 8-ChHD-SDI شريط فيديو مع "لوب أوت"، 20 كيلومتراً، "إس إم"،LC، بما في ذلك 1 جهاز إرسال و 1 جهاز استقبال، تستخدم من قبل أزواج |
|
LNK-SDI-8V1R |
19" 1U 8-ChHD-SDI فيديو مع Loop-out + 1-Ch RS485 البيانات العكسية، 20km، SM،LC، بما في ذلك 1 جهاز إرسال و 1 جهاز استقبال، تستخدم من قبل أزواج |
|
LNK-SDI-8V1A |
19" 1U 8-ChHD-SDI فيديو مع حلقه خارج + 1-Ch الصوت إلى الأمام، 20km، SM،LC، بما في ذلك 1 جهاز إرسال و 1 جهاز استقبال، تستخدم من قبل أزواج |
|
LNK-3GSDI-8V |
19" 1U 8-Ch3G-SDI فيديو 1080P مع حلقة الخروج، 20km، SM،LC، بما في ذلك 1 جهاز إرسال و 1 جهاز استقبال، تستخدم من قبل أزواج |
|
LNK-3GSDI-8V1R |
19" 1U 8-Ch3G-SDI فيديو 1080P مع حلول خارج + 1-Ch RS485 البيانات العكسية، 20km، SM،LC، بما في ذلك 1 جهاز إرسال و 1 جهاز استقبال، تستخدم من قبل أزواج |
|
LNK-3GSDI-8V1A |
19" 1U 8-Ch3G-SDI فيديو 1080P مع حلول خارج + 1-Ch إلى الأمام الصوت، 20km، SM،LC، بما في ذلك 1 جهاز إرسال و 1 جهاز استقبال، تستخدم من قبل أزواج |
8 قنوات SD/HD/3G-SDI تطبيقات أجهزة إطالة الألياف
سياسة ما بعد البيع والضمان
وهي تتكون منخدمة العملاء عبر الإنترنتوخدمة العملاء عبر الهاتف، مع توفيراستشارات المنتج,الدعم الفني عن بعد,خدمات الصيانة والقبول.
سياسة الخدمات: استبدال لمدة ثلاثة أشهر وضمان لمدة ثلاث سنوات.
استبدال: في غضون ثلاثة أشهر من شراء سلسلة من المنتجات، بعد اختبار فشل المنتج من قبل الفنيين والأضرار الناجمة عن الإنسان الناجمة عن الكوارث غير الطبيعية،يمكن للمشتري الذهاب مباشرة إلى نقطة الشراء لاستبدال نفس النوع من المنتجاتأو منتج ذو أداء مماثل. إذا لم تكن هناك مشاكل في اختبار المنتج، سيتم إرجاع العينة الأصلية.
الضمان: الأضرار من صنع الإنسان الناجمة عن الكوارث غير الطبيعية، فترة الضمان المجانية لشركتنا هي سنة واحدة.
[الظروف التالية لا تدخل في نطاق استبدال الصيانة المجانية]
1الأضرار الناجمة عن التشغيل والصيانة غير وفقا لتعليمات دليل المنتج.
2الأضرار الناجمة عن العوامل البشرية، مثل إدخال الجهد غير المناسب، واستيعاب المياه والكسر.
3الأضرار التي لحقت بالمنتجات الناجمة عن الكوارث الطبيعية، مثل البرق والزلازل والحرائق، إلخ.
3التغيير غير المصرح به في الإعدادات المتأصلة أو الإصلاح دون إذن من الشركة
4المنتجات خارج نطاق الصيانة المجانية
5الأضرار الناجمة عن النقل، والتحميل والتفريغ أثناء الإصلاحات المرسلة من قبل العملاء.
6الرمز الشريطي للمنتج أو النموذج على بطاقة ضمان المنتج لا يتوافق مع المنتج نفسه.
7- الفشل أو الضرر الناجم عن مشاكل أخرى غير المنتج مثل التصميم والتكنولوجيا والتصنيع والجودة.
