| Fiber Interface: | Simplex LC, single-mode, 1310nm/1550nm wavelength | Transmission Distance: | 550m–20km (up to 120km optional) |
|---|---|---|---|
| Data Interface: | Reverse RS485 | Power Supply: | AC 110~220V, <15W power consumption |
| Mounting: | 19-inch 1U rackmount, aluminum casing | Operating Temperature: | -20℃ to +70℃, humidity 0–95% |
| إبراز: | محول ألياف SDI مع مخرج حلقي,محولات الألياف SDI,محول ألياف SDI مع مخرج حلقي,Rackmount SDI Fiber Converter,Loop-out SDI Fiber Converter |
||

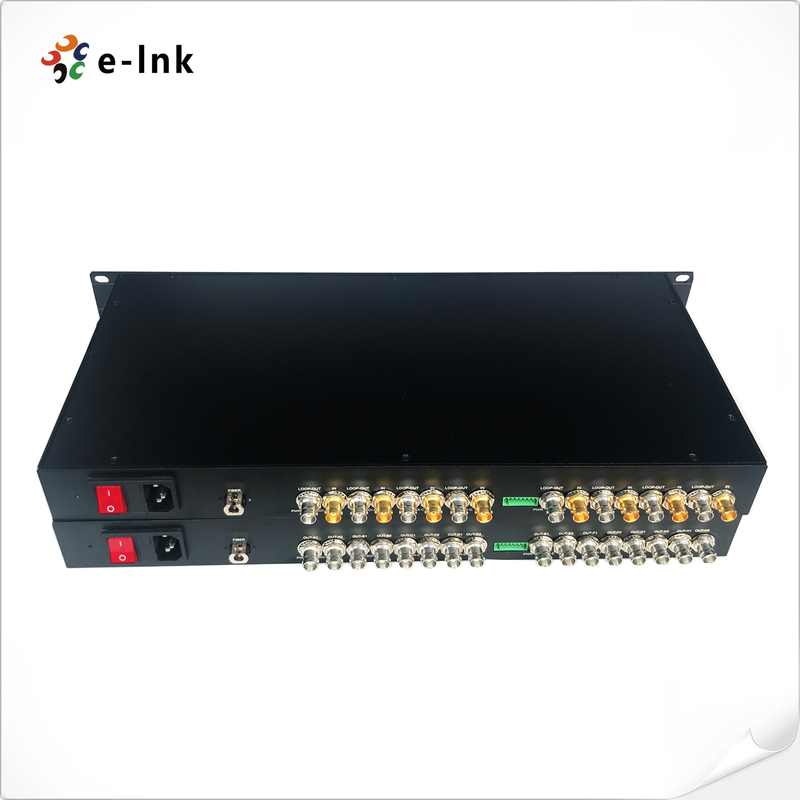

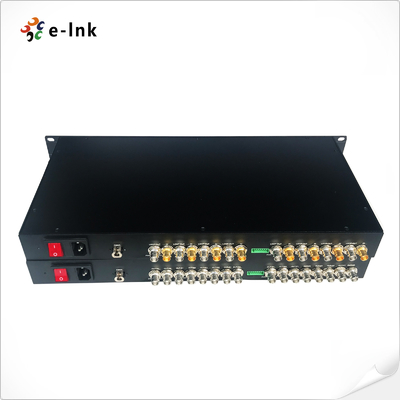

محول ألياف 8Ch SD/HD/3G-SDI مع مخرج حلقي، مسافة إرسال 20 كم، قابل للتركيب في الرف
نظرة عامة
يتيح محول الألياف هذا ذو الـ 8 قنوات SD/HD/3G-SDI إرسال فيديو عالي الجودة وغير مضغوط
عبر ألياف أحادية الوضع لمسافات تصل إلى 20 كم. مصمم للبث و
الأمن وتطبيقات الفيديو الاحترافية، وهو يدعم تنسيقات SDI المختلفة بما في ذلك
1080P 3G-SDI، مع مراقبة المخرج الحلقي وبيانات RS-485 العكسية الاختيارية أو الصوت الأمامي.
يضمن تصميم الرف 1U، والغلاف المصنوع من الألومنيوم القوي، ونطاق درجة الحرارة الواسع
تشغيلًا موثوقًا به في البيئات الصعبة.
الميزات
إرسال فيديو 8 قنوات SD/HD/3G-SDI عبر ألياف أحادية الوضع تصل إلى 20 كم
يدعم تنسيقات SDI متعددة بما في ذلك 1080P 3G-SDI و HD-SDI و SD-SDI
مراقبة المخرج الحلقي لعرض الإشارة المحلية
بيانات RS-485 العكسية الاختيارية أو إرسال الصوت الأمامي
جودة فيديو رقمية كاملة وغير مضغوطة على مستوى البث
غلاف من الألومنيوم قابل للتركيب في الرف 1U مع متانة من الدرجة الصناعية
نطاق درجة حرارة التشغيل الواسع: -20 درجة مئوية إلى +70 درجة مئوية
الفهارس الفنية
|
واجهة الألياف الضوئية |
|
|
واجهة الألياف |
Simplex LC |
|
مسافة الإرسال |
550 م - 20 كم |
|
الطول الموجي |
1310 نانومتر / 1550 نانومتر |
|
فيديو |
|
|
واجهة الفيديو |
BNC |
|
فيديو مقاومة الإدخال / الإخراج |
75 أوم |
|
جهد الإدخال / الإخراج للفيديو |
نموذجي: 1Vpp, الحد الأدنى 0.5Vpp، الحد الأقصى 1.5Vpp |
|
معدل بت الفيديو |
الحد الأقصى 3.2 جيجابت / ثانية |
|
الكسب التفاضلي (10٪～90٪ APL) |
<1٪ |
|
دعم تنسيق SDI |
625/25 PAL |
|
525 / 29.97 NTSC ، 525 / 23.98 NTSC |
|
|
720p50، 720p59.94 |
|
|
1080i 23/24/30/50/59.94 |
|
|
1080P 23.98 / 24/30/50/60 |
|
|
معيار فيديو SDI |
270 ميجابت في الثانية (SD-SDI)، 1.485 جيجابت في الثانية / م (HD-SDI) |
|
SMPTE425M3Gb / s Mapping (3G-SDI) |
|
|
واجهة تسلسلية SMPTE424M 3 جيجابت / ثانية (3G-SDI) |
|
|
بيانات |
|
|
الواجهة المادية |
طرف لولبي قياسي صناعي |
|
نوع البيانات |
RS4 عكسي85 |
|
دعم التردد / المعدل |
الحد الأقصى 57600 بت في الثانية لـ RS485 |
|
BER |
<10ˉ9 |
|
كهربائي |
|
|
محول الطاقة |
تيار متردد 110~220 فولت |
|
استهلاك الطاقة |
<15W |
|
مؤشر LED |
|
|
SDI A / B / C / D / E / F / G / H |
فيديو SDI |
|
PWR |
مزود الطاقة |
|
ميكانيكي |
|
|
الأبعاد (الطول × العرض × الارتفاع) |
19 بوصة 1U (483 × 220 × 44.45 ملم) |
|
Wثمانية |
7 كجم / زوج |
|
الغلاف |
علبة ألومنيوم |
|
خيارات التركيب |
قابل للتركيب في الرف |
|
بيئي |
|
|
درجة حرارة التشغيل |
-20℃～+70℃ |
|
درجة حرارة التخزين |
-40℃～+80℃ |
|
رطوبة التشغيل |
0 ~ 95٪ |
|
MTBF |
≥100000 ساعة |
معلومات الطلب
|
نموذج |
الوصف |
|
LNK-SDI-8V |
فيديو 1080P مع مخرج حلقي + 1-Ch صوت أمامي، 20 كم، SM،فيديو مع مخرج حلقي + 1-Ch صوت أمامي، 20 كم، SM، فيديو مع مخرج حلقي، 20 كم، SM،تطبيق |
|
LNK-SDI-8V1R |
فيديو 1080P مع مخرج حلقي + 1-Ch صوت أمامي، 20 كم، SM،فيديو مع مخرج حلقي + 1-Ch صوت أمامي، 20 كم، SM، فيديو مع مخرج حلقي + 1-Ch RS485 بيانات عكسية، 20 كم، SM، ، بما في ذلك جهاز إرسال وجهاز استقبال واحد، يستخدم في أزواجتطبيق |
|
19 "1U 8-Ch |
فيديو 1080P مع مخرج حلقي + 1-Ch صوت أمامي، 20 كم، SM،فيديو مع مخرج حلقي + 1-Ch صوت أمامي، 20 كم، SM، LCتطبيق |
|
19 "1U 8-Ch |
فيديو 1080P مع مخرج حلقي + 1-Ch صوت أمامي، 20 كم، SM،LC LCتطبيق |
|
19 "1U 8-Ch |
فيديو 1080P مع مخرج حلقي + 1-Ch صوت أمامي، 20 كم، SM،LC LC ، بما في ذلك جهاز إرسال وجهاز استقبال واحد، يستخدم في أزواجتطبيق |
|
3G-SDI |
فيديو 1080P مع مخرج حلقي + 1-Ch صوت أمامي، 20 كم، SM،LC ، بما في ذلك جهاز إرسال وجهاز استقبال واحد، يستخدم في أزواجتطبيق |
