E-لينك الصين التكنولوجيا المحدودة.
|
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| Video Format: | 270Mbps SD-SDI, 1.485Gbps HD-SDI, 3Gbps 3G-SDI | Fiber Interface: | Simplex LC, SMF or MMF |
|---|---|---|---|
| Wavelength: | 1310nm / 1550nm | Data Interface: | Tally & RS485 |
| Power Supply: | DC 5V, <5W | Dimensions: | 73 × 44 × 17 mm |
| إبراز: | 3G / HD-SDI إلى محول الألياف,عكس RS485 SDI إلى محول الألياف,محول SDI إلى ألياف ضوئية,Reverse RS485 SDI To Fiber Converter,Tally SDI To Fiber Converter |
||

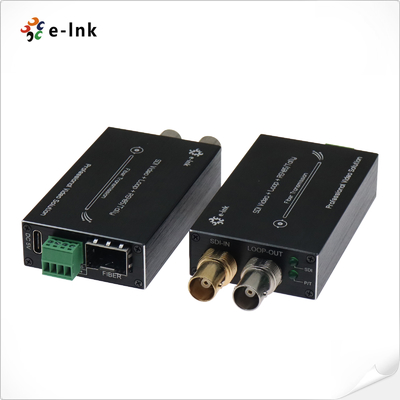

محول ألياف صغير ثلاثي الأبعاد/HD-SDI مع Tally Reverse RS485 بمدى 20 كم
نظرة عامة
يتيح محول الألياف الصغير من سلسلة LNK-M3G-1V 3G/HD-SDI إمكانية نقل فيديو عالي الجودة وغير مضغوط عبر مسافات طويلة عبر كابل الألياف الضوئية. وهو يدعم
فيديو 3G/HD-SDI أحادي القناة مع صوت مضمن، و Tally، والتحكم العكسي RS485،
مما يوفر تكاملاً سلسًا مع أنظمة كاميرات البث الاحترافية. يتميز بـ
غلاف ألومنيوم مضغوط، وتحمل درجة حرارة واسعة، وتشغيل التوصيل والتشغيل،
وهو يضمن أداءً موثوقًا به للاستوديو والبيئات الخارجية وإنتاج الأحداث.
الميزات
يدعم فيديو 3G/HD-SDI أحادي القناة مع صوت مضمن

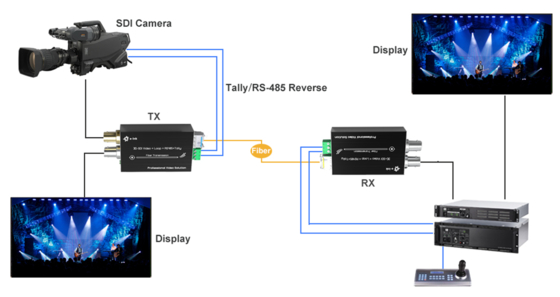

نقل بيانات Tally و RS485 العكسي المدمج
مسافة الإرسال تصل إلى 20 كم عبر موصل ألياف LC
معادلة الكابل وإعادة التوقيت التلقائي للإشارات المستقرة
غلاف ألومنيوم مضغوط مع نطاق درجة حرارة واسع (-20 درجة مئوية ~ +70 درجة مئوية)
تصميم قابل للتبديل السريع والتوصيل والتشغيل لسهولة التركيب
الفهارس الفنية
واجهة الألياف الضوئية
|
واجهة الألياف |
|
|
S |
يمبلكس LCمسافة الإرسال |
|
550 م - 20 كم |
الطول الموجي |
|
1310 نانومتر/1550 نانومتر |
فيديو |
|
مقاومة الإدخال/الإخراج |
|
|
BNC |
فيديو |
|
مقاومة الإدخال/الإخراج 75 أوم |
جهد الإدخال/الإخراج للفيديو |
|
نموذجي: 1Vpp, |
الحد الأدنى 0.5Vpp، الحد الأقصى 1.5Vpp معدل بت الفيديو |
|
الحد الأقصى 3.2 جيجابت/ثانية |
الكسب التفاضلي (10% |
|
～90% APL)<1% |
دعم تنسيق SDI |
|
625/25 PAL |
525/29.97 NTSC، 525/23.98 NTSC |
|
720p50، 720p59.94 |
|
|
1080i 23/24/30/50/59.94 |
|
|
1080P 23.98/24/30/50/60 |
|
|
معيار فيديو SDI |
|
|
270 ميجابت في الثانية (SD-SDI)، 1.485 جيجابت في الثانية/م (HD-SDI) |
SMPTE425M3Gb/s Mapping(3G-SDI) |
|
واجهة تسلسلية SMPTE424M 3 جيجابت/ثانية (3G-SDI) |
|
|
بيانات |
|
|
الواجهة المادية |
|
|
طرف لولبي قياسي صناعي |
نوع البيانات |
|
Tally & Reverse RS4 |
85دعم التردد/المعدل |
|
الحد الأقصى 115200 بت في الثانية لـ RS422 |
الحد الأقصى 57600 بت في الثانية لـ RS485 BER |
|
<10ˉ |
9كهربائي |
|
محول الطاقة |
|
|
تيار مستمر 5 فولت |
استهلاك الطاقة |
|
< |
5واطثمانية |
|
SDI |
|
|
فيديو SDI |
P/T |
|
مزود الطاقة |
ميكانيكي |
|
الأبعاد (الطول × العرض × الارتفاع) |
|
|
73 |
x 4 4x 100مم (الحزمة) 73 x 4 4x 100مم (الحزمة) 185 x 100x 100مم (الحزمة) W |
|
ثمانية75 جرام (TX) |
75 جرام (RX) 450 جرام (الحزمة) الغلاف |
|
علبة ألومنيوم |
خيارات التركيب |
|
سطح المكتب |
بيئي |
|
درجة حرارة التشغيل |
|
|
- |
20℃+870℃رطوبة التشغيل |
|
-40 |
℃～+80℃رطوبة التشغيل |
|
0~95% |
MTBF |
|
≥100000 ساعة |
معلومات الطلب |
نموذج
الواجهة و LED
