E-لينك الصين التكنولوجيا المحدودة.
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| Video Input/Output: | 4×BNC, 75Ω impedance | Loop Output: | 4 channels |
|---|---|---|---|
| Fiber Type: | Single-mode, FC/UPC connector (SC/LC/ST optional) | Transmission Distance: | 20km (optional distances available) |
| Data Interface: | 1×RS485 (full/half duplex), 4×Tally | Power Supply: | DC 12V, 1A |
| إبراز: | محول الألياف SDI 20km,محول الألياف 3G SDI,محول الألياف SDI للخروج من الحلقة,3G SDI Fiber Converter,Loop Output SDI Fiber Converter |
||

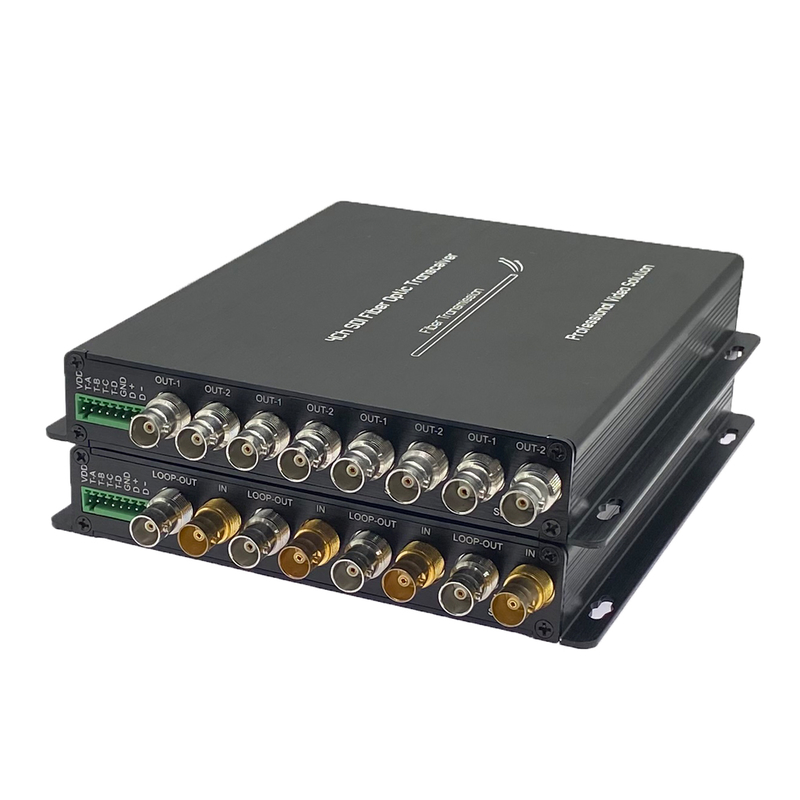

4-قناة 3G / HD-SDI محول الألياف مع خروج الحلقة RS485 Tally 20km
نظرة عامة
محول الألياف 3G/HD-SDI من سلسلة LNK-SDI-4V بـ 4 قنوات يوفر غير مضغوط،
بث فيديو عالي الجودة عبر ألياف ضوئية واحدة.
من 3G/HD-SDI مع مخرجات حلقة، جنبا إلى جنب مع إشارات Tally ذات 4 قنوات وRS485 ثنائية الاتجاه
البيانات، مما يجعلها مثالية للبث المهني، وإنتاج الأحداث المباشرة، والمراقبة
مع نطاق نقل يصل إلى 20 كيلومتر ، وموازنة الكابلات التلقائية ،
التصميم القوي، يضمن التشغيل المستقر عالية الأداء في البيئات المطالبة.
الخصائص
ينقل فيديو 3G / HD-SDI من 4 قنوات عبر ألياف بصرية واحدة
يدعم مخرج الحلقة لكل قناة فيديو
البيانات المتكاملة ذات الأربع قنوات Tally وRS485 ثنائية الاتجاه
فيديو غير مضغوط بجودة البث تصل إلى 1080P 3G-SDI
مسافة الإرسال تصل إلى 20 كم مع الألياف أحادية الوضع
الموازنة التلقائية للكابلات وإعادة التثبيت لثبات الإشارة
متوافق مع أنظمة الكاميرات SDI المهنية
تصميم صلب مع مجموعة واسعة من درجات الحرارة التشغيلية (-10 درجة مئوية إلى + 55 درجة مئوية)
المؤشرات التقنية
|
مدخلات SDI |
SMPTE 424M ، SMPTE 292M ، SMPTE 259M ، DVB-ASI ، DVB-SSI و Telecom / Datacom |
|
270Mbit/s - 1.48Gbit/s 3Gbit/s |
|
|
رقم الإدخال: 4 |
|
|
خسارة الانعكاس: > 15DB |
|
|
التوازن: 0-150m3جيجابايت/ثانية |
|
|
رابط:BNC |
|
|
البصريات |
القناة: 1 |
|
النوع: الوضع الواحد |
|
|
مسافة الإرسال: 20kم (المسافة الأخرى اختياري) |
|
|
خسارة الانعكاس: > 15dB |
|
|
التخفيف: < 0.2UI |
|
|
رابط:Fج/يوالبنك المركزي(إل)ج، ST اختياري) |
|
|
مخرجات SDI |
رقم الإخراج:4 |
|
مستوى الإشارة: 800mV الاسمية |
|
|
وقت الارتفاع / الانخفاض: إشارة 200ps |
|
|
التجاوز: نطاق أقل من 10% |
|
|
خسارة الانعكاس: > 15 ديسيبل |
|
|
التخفيف: < 0.2UI |
|
|
رابط: 75Ω BNC |
|
|
البيانات |
1ChRS-485 (كامل / نصف مزدوج) ودعم NRZ و RZI و Manchester |
|
أقصى 57600bps لـ RS485 |
|
|
الاتصال: محطة المسمار الصناعية القياسية |
|
|
أربعة أرقام: أ، ب، ج، د |
|
|
إشارة الطاقة والبيئة |
درجة حرارة التشغيل:10درجة حرارة55°C |
|
إدخال الطاقة: 1A@12VDC |
|
|
EMI/RFI: تلبي FCC Part 15 Class A، معيار EMC الأوروبي |
|
|
متوسط الوقت الخالي من المشاكل: >100000 ساعة |
|
|
دعم تنسيق الفيديو SDI |
625/25PAL؛ 525/29.97NTSC؛ 525/23.98NTSC؛ 720p50؛ 720p59.94; 1080P23.98/24/30/50/60؛ 1080i 23/24/30/50/59.94; |
معلومات الطلب
|
(إل إن كيه)HDSDI-4V1D4T |
4-فيديو HD-SDI مع خروج الحلقة +1Ch إلى الوراءRS485 + 4Chالحساب(إس أم) 20 كيلومتر,FC، بما في ذلك 1 جهاز إرسال و 1 جهاز استقبال، تستخدم من قبل أزواج |
|
LNK-3GSDI-4V1D4T |
4-فيديو 3G-SDI مع خروج الحلقة+ إلى الوراءRS485 + 4Chالحساب(إس أم) 20 كيلومتر,FC، بما في ذلك 1 جهاز إرسال و 1 جهاز استقبال، تستخدم من قبل أزواج |

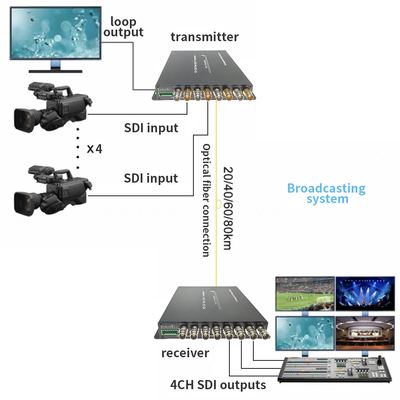

التطبيق
