E-لينك الصين التكنولوجيا المحدودة.
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| Data: | RS422 /RS232/RS485 | Wavelength: | 1310nm / 1550nm / CWDM |
|---|---|---|---|
| Power consumption: | 15W | Dimensions (LxWxH): | 172mm*167mm*45mm |
| Net weight: | 4kg | Input power: | DC5V 3A |
| Transmission Distance: | SM fiber 10+km , MM fiber 300m | Port: | 10/100 Base-T, RJ-45 connector |
تحويلات الألياف الضوئية 3G/HD/SD-SDI

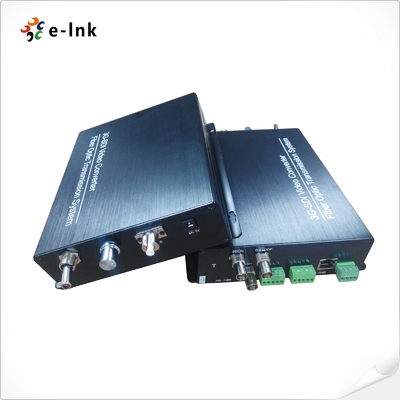

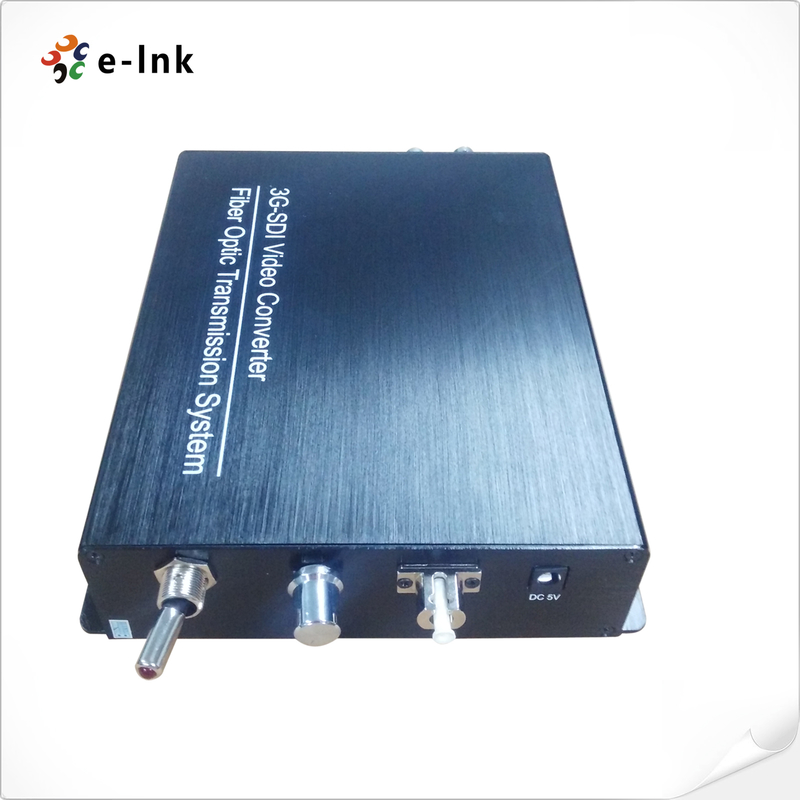

الـLNK-MSDIسلسلة هي نظام نقل الألياف الضوئية المهنية التي تقدمفيديو 3G / HD / SD-SDIتتوافق معمعايير SMPTE 424M-2006 و 292 و 259، وكذلك10/100Base-T Ethernet,RS422,الصوت، الحساب، والاتصالات الداخلية والفيديو العودة ، في كل مكانألياف أحادية أو متعددة الوضعهذا النظام المتقدم يسمح بنقل جميع قنوات البيانات في وقت واحد، وتوفير حل شامل للبيئات البث والإنتاج.إشارات 3G/HD-SDIمن الكاميرا إلى المحطة الأساسية مع دعم الفيديو العائدي (3G / HD-SDI) ، بيانات التحكم عن بعد ، جينلوك ، إنتركوم ، حساب ،الصوت وإيثيرنت عبر كابل ألياف SM/MM التكتيكي أو SMPTE الهجينتم تصميم سلسلة LNK-MSDI لتحقيق موثوقية وأداء قوي، وتوفر اتصالًا سلسًا وعالي الجودة لإنتاج الاستوديو والبث عن بعد وإعدادات الكاميرات المتعددة.
خصائص محولات الألياف الضوئية 3G/HD/SD-SDI
دعمSMPTE 3G و HD و SD-SDIمعدلات البيانات
المقبضات بالكاملجميع أنماط الاختبار المرضيلأداء البث الموثوق به
تسوية الكابلات التلقائيةللحفاظ على سلامة الإشارة المثلى
متكاملةالتحكم عن بعد، التعداد، الصوت (الإنتركوم) ، وعودة الفيديوالوظائف
10/100 إيثيرنتالاتصال لدمج الشبكة متعددة الاستخدامات
إعادة القفل التلقائيبمعدل 270 ميغابت/ثانية، 1.48 جيجابت/ثانية، و 3 جيجابت/ثانية
متوافق معSMPTE 424M، SMPTE 292M، SMPTE 259MالمعاييرDVB-ASIالصيغ
التوافق المباشر معأنظمة الكاميرات 3G/HD/SD-SDIودعمRS-232، RS-422، RS-485بروتوكولات البيانات
مسافة الإرسال:ما يصل إلى 10+ كم على الألياف أحادية الوضعأو300 متر على الألياف متعددة الأوضاع
مدخل طاقة كتلة المحطة، يدعم التبديل الساخن والقفز الساخن
التصميم الصناعي-10 °C إلى 75 °Cنطاق درجة حرارة التشغيل للبيئات القاسية
مؤشرات تقنية محولات الألياف الضوئية 3G/HD/SD-SDI
|
المواصفات العامة |
|
|
فترة العمل |
-10°C إلى +75°C |
|
درجة حرارة تخزين |
-40°C إلى 85°C |
|
الرطوبة |
0 ~ 95% (غير مكثفة) |
|
طاقة الدخول |
DC5V 3A |
|
استهلاك الطاقة |
15 واط |
|
الوزن الصافي |
4 كجم |
|
حجم المظهر |
172mm*167mm*45mm (LxWxH) |
|
الألياف البصرية |
|
|
طول الموجة |
1310nm / 1550nm / CWDM |
|
الطاقة الخارجة |
-6~-1dBm |
|
حساسية Rx |
<-18dBm |
|
مسافة الإرسال |
الألياف SM 10+km ، الألياف MM 300m |
|
رابط بصري |
Dal LC / FC / ST / SC / MX / Lemo / Neutrino (اختياري) |
|
مدخلات/مخرجات SDI |
|
|
شكل الإشارة |
SMPTE 424M، SMPTE 292M، SMPTE 259M |
|
معدل البيانات |
270Mbit/s - 1.48Gbit/s - 3Gbit/s |
|
موازنة الكابلات |
كابل أوتوماتيكي EQ (كابل Bel den 1694A) |
|
250m @ 270Mbit/s، 140m @ 1.5Gbit/s، 80m @ 3Gbit/s |
|
|
واجهة SDI |
BNC 75 أوم |
|
مكالمة داخلية |
|
|
محول الكاميرا البصرية |
|
|
واجهة |
4pin XLR ((الرجل) / 5pin XLR ((المرأة) / 3.5mm جاك سماعة الرأس |
|
ميكروفون |
مدخلات الميكروفون مع التخفيض والتحديد |
|
سماعات الرأس |
مع حجم أعلى أو أسفل |
|
الصوت |
مستوى خط التوازن أو عدم التوازن |
|
الحساب |
|
|
محول الكاميرا البصرية |
|
|
|
الرأس الهوائي 4pin أو 3pin XLR مصغرة |
|
الناتج |
إغلاق الاتصال الجاف أو الرطب +12 فولت |
|
تشغيل: قصير أو +12 فولت |
|
|
مغلق: مفتوح أو 0V |
|
|
التحكم عن بعد |
|
|
واجهة |
الكتلة النهائية للمعيار الصناعي |
|
البيانات |
الرسائل الرقمية RS422 /RS232/RS485 |
|
الايثرنت |
|
|
الميناء |
10/100 قاعدة-ت، RJ-45 المرفق |
|
وضع العمل |
شقة مزدوجة كاملة / نصف مزدوجة |
|
معدل البيانات |
10 Mbps و 100 Mbps Ethernet (تكييف تلقائي) |
تطبيق محولات الألياف الضوئية 3G/HD/SD-SDI
