E-لينك الصين التكنولوجيا المحدودة.
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| Fiber interface: | Simplex LC | Wavelength: | 1310nm / 1550nm |
|---|---|---|---|
| Power consumption: | <3W | Power adaptor: | AC 100-240V to DC 5V 2A |
| Weight: | 1.1KG/pair | Dimension Size: | 166*28*105MM |
لمحة عامة عن 3G-SDI

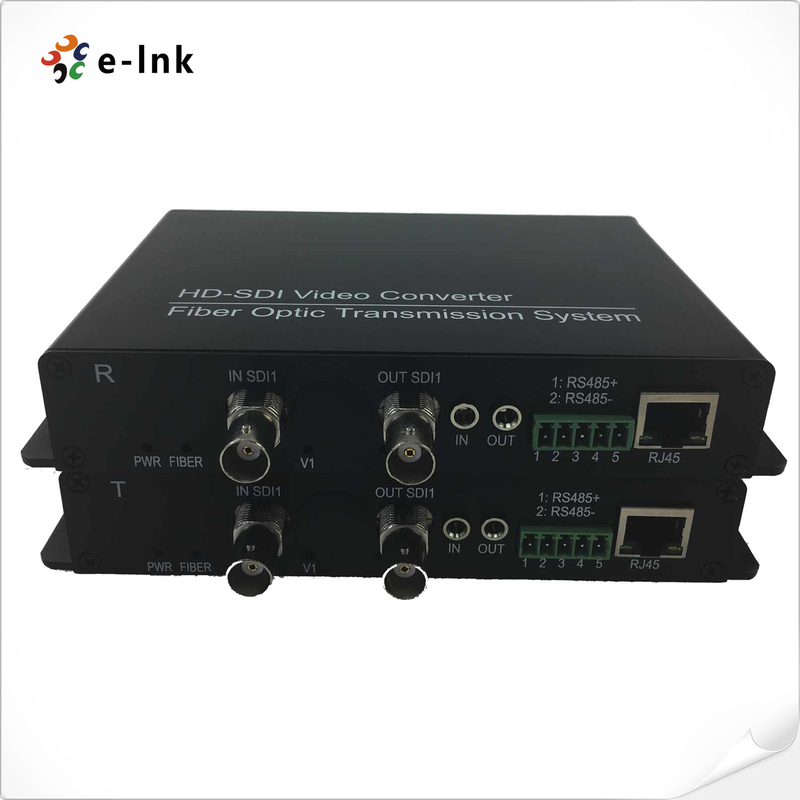

(إي-لينك)محول بصري رقمي للفيديو SDI / HD / 3Gيستخدم تكنولوجيا الألياف الرقمية بالكامل
لنقل إشارات SDI غير مضغوطة وغير مشفرة (مع خيار الصوت المدمج)
والرمز الزمني) على مسافات طويلة عبر الألياف أحادية الوضع.
ومراقبة الصناعية، فإنه يضمن الصفر تشويه ونوعية HD فائقة مع أداء مستقر
ومؤشرات حالة LED لمراقبة الوقت الحقيقي.تحكم RS485، المحول يقدم
التكامل المرن مع أنظمة المرور، والأمن العسكري، والبث المباشر والستاد AV.
وتشمل الميزات الرئيسية الاستقرار العالي، والتشغيل plug-and-play والموثوقية الصلبة الصناعية.
خصائص الموسع بالألياف البصرية 3G-SDI
يدعم نطاقات طول الموجة من 1310 nm و 1550 nm و 16 طول موجة CWDM
تتوافق مع ITU-T G.694.2
معادلة الكابلات التلقائية لجميع معدلات البيانات أقل من 3.2 جيجابايت / ثانية (Belden 1694A)
مؤشرات حالة LED لمراقبة ظروف التشغيل في الوقت الحقيقي
يدعم تجديد الفيديو للحفاظ على جودة إشارة عالية
دعم جهاز استقبال SFP قابل للشحن الساخن للتنفيذ المرن
معدل تشغيل أقصى يصل إلى 3.2 جيجابايت/ثانية
استرداد الساعة المتوافقة مع SMPTE 292M (2.97 Gb / s)
تصميم وصلة وتشغيل لنقل الفيديو الرقمي SD-SDI و HD-SDI و 3G-SDI
واجهات على ألياف واحدة
صيغ الفيديو المتوافقة SDI:
625/25 PAL
525/29.97 NTSC
525/23.98 NTSC
720p50, 720p59.94
1080p 23.98/24/30/50/60
1080i 23/24/30/50/59.94
المؤشرات التقنية لموسع الألياف الضوئية 3G-SDI
|
الأليافبصرية فيعنوان: |
|
|
واجهة الألياف |
بسيطةLC |
|
مسافة الإرسال |
550 متر120كيلومتر(يعتمد على جهاز SFP) |
|
طول الموجة |
1310 nm /1550 nm(تعتمد على جهاز SFP) |
|
فيديو |
|
|
واجهة الفيديو |
BNC |
|
مدخل/مخرج فيديوut عائق |
75Ω |
|
فولتاج مدخل/مخرج فيديو |
النموذجي:1Vpp،الحد الأدنى 0.5Vpp،ماكس 1.5Vpp |
|
معدل بتات الفيديو |
ماكس 3.2Gb/s |
|
الربح التفاضلي (10٪)90٪ APL) |
< 1% |
|
معيار فيديو SDI
|
270Mbps ((SD-SDI) ، 1.485Gbps/M ((HD-SDI) SMPTE425M3Gb/s الرسم البياني ((3G-SDI) SMPTE424M 3Gb / s واجهة سلسلية ((3G-SDI) |
|
البيانات |
|
|
الواجهة الفيزيائية |
محطة المسمار الصناعية القياسية |
|
نوع البيانات |
RS485/RS422/RS232/مانشستر |
|
دعم التردد/المعدل |
0~400K bps |
|
الايثرنت |
|
|
الميناء |
10/100 قاعدة-ت، RJ-45 المرفق |
|
وضع العمل |
شقة مزدوجة كاملة / نصف مزدوجة |
|
معدل البيانات |
10 Mbps و 100 Mbps Ethernet (تكييف تلقائي) |
|
إمدادات الطاقة |
|
|
محول الطاقة |
التيار المتردد 100-240 فولت إلى التيار المتردد 5 فولت 2A |
|
استهلاك الطاقة |
<3W |
|
دإيمنسيون الحجم |
166*28*105MM |
|
وزن الشحن |
1.1 كجم لكل زوج |
|
(تشمل أجهزة تحويل الطاقة الخارجية وصندوق الحزمة) |
|
|
البيئة |
|
|
العمل Tدرجة الحرارة |
-40°C +80°C |
|
التخزينالحرارة |
-40°C +85°C |
|
العمل الرطوبة |
0~95% |
|
MTBF |
≥100000 ساعة |
تطبيق 3G/HD/SD-SDI Fiber Optic Extender
سياسة ما بعد البيع والضمان
وهي تتكون منخدمة العملاء عبر الإنترنتوخدمة العملاء عبر الهاتف، مع توفيراستشارات المنتج,
الدعم الفني عن بعد,خدمات الصيانة والقبول.
سياسة الخدمات: استبدال لمدة ثلاثة أشهر وضمان لمدة ثلاث سنوات.
استبدال: خلال ثلاثة أشهر من شراء سلسلة من المنتجات، بعد اختبار عجز المنتج
من قبل الفنيين والأضرار الناجمة عن الإنسان الناجمة عن الكوارث غير الطبيعية، يمكن للمشتري مباشرة
الذهاب إلى نقطة الشراء لاستبدال نفس النوع من المنتجات.أو منتج ذو أداء مماثل.
إذا لم تكن هناك مشاكل في اختبار المنتج، سيتم إرجاع العينة الأصلية.
الضمان: الأضرار من صنع الإنسان الناجمة عن الكوارث غير الطبيعية، فترة الضمان المجانية لشركتنا هي سنة واحدة.
[الظروف التالية لا تدخل في نطاق استبدال الصيانة المجانية]
1الأضرار الناجمة عن التشغيل والصيانة غير وفقا لتعليمات دليل المنتج.
2الأضرار الناجمة عن العوامل البشرية، مثل إدخال الجهد غير المناسب، واستيعاب المياه والكسر.
3الأضرار التي لحقت بالمنتجات الناجمة عن الكوارث الطبيعية، مثل البرق والزلازل والحرائق، الخ.
3التغيير غير المصرح به في الإعدادات المتأصلة أو الإصلاح دون إذن من الشركة
4المنتجات خارج نطاق الصيانة المجانية
5الأضرار الناجمة عن النقل، والتحميل والتفريغ أثناء الإصلاحات المرسلة من قبل العملاء.
6الرمز الشريطي للمنتج أو النموذج على بطاقة ضمان المنتج لا يتوافق مع المنتج نفسه.
7- الفشل أو الضرر الناجم عن مشاكل أخرى غير المنتج مثل التصميم والتكنولوجيا والتصنيع والجودة.
