تفاصيل المنتج:
شروط الدفع والشحن:
|
الكلمات الدالة: | جهاز الإرسال والاستقبال ثنائي الاتجاه SFP | معدل البيانات: | 50 جيجابت في الثانية |
---|---|---|---|
مصدر التيار: | 3.3 فولت | نوع الألياف: | وضع فردي LC |
الطول الموجي: | 1271 نانومتر 1331 نانومتر | مسافة الإرسال: | 10 كم |
تسليط الضوء: | 50G LR QSFP28 جهاز الإرسال والاستقبال,جهاز الإرسال والاستقبال BIDI QSFP28,وحدة الألياف البصرية LC الأحادية |

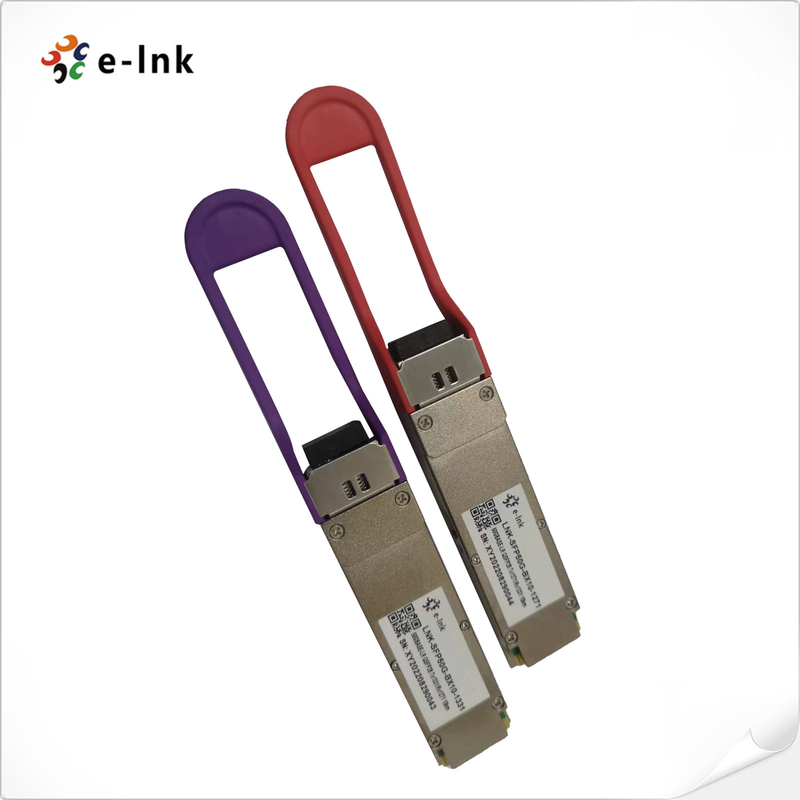

وحدة الألياف البصرية 50G LR BIDI QSFP28 جهاز الإرسال والاستقبال 10 كجم أحادي LC 1271nm 1331nm
50 جرام QSFP + جهاز الإرسال والاستقبال مزايا
►متوافق مع معيار QSFP28
►تطبيق ثنائي الاتجاه
►أقصى استهلاك للطاقة 4.5 واط
►ليزر EML وجهاز استقبال PIN
►واجهة تسلسلية ثنائية الأسلاك مع مراقبة تشخيصية رقمية
ظروف التشغيل الموصى بها
معامل |
رمز |
دقيقة. |
عادي |
الأعلى. |
وحدة |
ملحوظات |
درجة حرارة حالة التشغيل |
تيOPR |
0 |
- |
70 |
º ج |
|
جهد مزود الطاقة |
الخامسنسخة |
3.135 |
3.3 |
3.465 |
الخامس |
|
تيار الذروة اللحظي عند المكونات الساخنة |
أناCC_IP |
- |
- |
1800 |
مللي أمبير |
|
تيار الذروة المستمر عند المكونات الساخنة |
أناCC_SP |
- |
- |
1485 |
مللي أمبير |
|
أقصى قدر من تبديد الطاقة |
صد |
- |
- |
4.5 |
دبليو |
|
أقصى قدر من تبديد الطاقة ، |
صDLP |
- |
- |
1.5 |
دبليو |
|
معدل البيانات |
DRL |
- |
26.5625 |
- |
GBaud / ثانية |
|
- |
26.5625 × 2.50 |
- |
GBit / ثانية |
|
||
معدل الساعة بواجهة مسلسل ذات سلكين |
- |
- |
- |
400 |
كيلو هرتز |
|
تحمل ضوضاء مصدر الطاقة |
- |
- |
- |
66 |
mVpp |
|
تحميل إخراج البيانات التفاضلية Rx |
- |
- |
100 |
- |
أوم |
|
مسافة التشغيل |
- |
2 |
- |
10000 |
م |
المواصفات البصرية لجهاز الإرسال
معامل |
رمز |
دقيقة. |
عادي |
الأعلى. |
وحدة |
ملحوظات |
الطول الموجي |
λ ج |
1264.5 |
1271 |
1277.5 |
نانومتر |
1 |
λ د |
1324.5 |
1331 |
1337.5 |
نانومتر |
2 |
|
نسبة قمع الوضع الجانبي |
SMSR |
30 |
|
|
ديسيبل |
|
متوسط قوة الإطلاق |
صخارج |
-4.5 |
- |
4.2 |
ديسيبل |
|
متوسط قوة إطلاق جهاز الإرسال OFF |
صOUT_OFF |
- |
- |
-30 |
ديسيبل |
|
سعة التعديل البصري الخارجي (OMAouter) |
صOUTL |
-1.5 |
- |
4 |
ديسيبل |
|
نسبة الانقراض |
ER |
3.5 |
- |
- |
ديسيبل |
|
إطلاق الطاقة في OMAouter ناقص TDECQ |
OMA-TDECQ |
-2.9 |
- |
- |
ديسيبل |
|
إغلاق عين المرسل والتشتت لـ PAM4 (TDECQ) |
TDECQ |
- |
- |
3.2 |
ديسيبل |
3 |
TDECQ - 10log10 (سيق) |
م |
- |
- |
3.2 |
ديسيبل |
|
تحمل خسارة العودة البصرية |
ORLT |
- |
- |
15.6 |
ديسيبل |
|
رين15.6OMA |
رين |
- |
- |
-132 |
ديسيبل / هرتز |
|
انعكاس المرسل |
|
- |
- |
-26 |
ديسيبل |
جهاز استقبال بصري تحديد
معامل |
رمز |
دقيقة. |
عادي |
الأعلى. |
وحدة |
ملحوظات |
الطول الموجي |
λ ج |
1324.5 |
1331 |
1337.5 |
نانومتر |
1 |
λ د |
1264.5 |
1271 |
1277.5 |
نانومتر |
2 |
|
حساسية جهاز الاستقبال (OMAouter) |
|
|
|
حد أقصى (-8.4 ؛ SECQ - 9.8) |
ديسيبل |
3،4 |
حساسية جهاز الاستقبال المجهدة (OMAouter) |
- |
- |
- |
-6.6 |
ديسيبل |
|
شروط اختبار حساسية المستقبل المجهد: |
|
|||||
إغلاق العين المجهد لـ PAM4 (SECQ) |
- |
- |
3.2 |
- |
ديسيبل |
|
SECQ - 10log10 (سيق) |
- |
- |
- |
3.2 |
ديسيبل |
|
عتبة الضرر |
الضرر |
5.2 |
- |
- |
ديسيبل |
|
متوسط قوة الاستقبال |
- |
-10.8 |
- |
4.2 |
ديسيبل |
|
استقبال الطاقة (OMAouter) |
OMA |
- |
- |
4 |
ديسيبل |
|
انعكاس المتلقي |
RXR |
- |
- |
-26 |
ديسيبل |
|
تأكيد LOS |
لوسا |
-30 |
|
|
ديسيبل |
|
إلغاء التأكيد |
LOSD |
|
|
-11 |
ديسيبل |
|
التباطؤ LOS |
LOSH |
0.5 |
|
|
ديسيبل |
معلومات الطلبية
رقم القطعة |
طلب |
معدل البيانات |
مصدر الليزر |
نوع الألياف |
LNK-SFP50G-BX10-1271 |
50GBASE-LR ثنائي الاتجاه |
53.125 جيجابت / ثانية |
ليزر EML |
SMF |
